Продукція
  • GN 638

GN 638

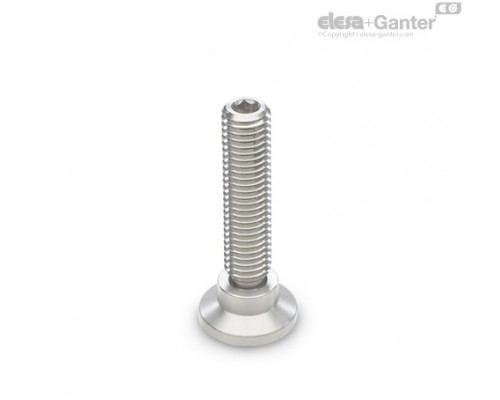

Шарнірні регульовані опори

Нержавіюча сталь

GN 638
GN 638
Опис
Вага Наявн. Ціна
GN 638-21-M10-34-NV 25г 2 тижні 352.35грн.
GN 638-21-M10-44-NV 31г 2 тижні 361.80грн.
GN 638-21-M10-57-NV 38г 2 тижні 375.75грн.
GN 638-21-M10-74-NV 50г 2 тижні 401.85грн.
GN 638-21-M12-34-NV 33г 2 тижні 401.85грн.
GN 638-21-M12-57-NV 53г 2 тижні 433.80грн.
GN 638-21-M12-74-NV 61г 2 тижні 465.30грн.
GN 638-21-M12-94-NV 73г 2 тижні 496.35грн.
GN 638-21-M6-26-NV 20г 2 тижні 328.95грн.
GN 638-21-M6-36-NV 22г 2 тижні 332.10грн.
GN 638-21-M6-46-NV 24г 2 тижні 335.25грн.
GN 638-21-M8-20-NV 21г 2 тижні 330.30грн.
GN 638-21-M8-35-NV 25г 2 тижні 338.40грн.
GN 638-21-M8-45-NV 28г 2 тижні 343.80грн.
GN 638-21-M8-58-NV 32г 2 тижні 351.45грн.
GN 638-25-M10-34-NV 35г 2 тижні 407.25грн.
GN 638-25-M10-44-NV 41г 2 тижні 416.70грн.
GN 638-25-M10-57-NV 48г 2 тижні 430.65грн.
GN 638-25-M10-74-NV 60г 2 тижні 457.20грн.
GN 638-25-M12-34-NV 41г 2 тижні 457.20грн.
GN 638-25-M12-57-NV 61г 2 тижні 488.70грн.
GN 638-25-M12-74-NV 69г 2 тижні 520.65грн.
GN 638-25-M12-94-NV 81г 2 тижні 551.25грн.
GN 638-25-M6-26-NV 26г 2 тижні 384.30грн.
GN 638-25-M6-36-NV 28г 2 тижні 387.45грн.
GN 638-25-M6-46-NV 30г 2 тижні 390.60грн.
GN 638-25-M8-20-NV 26г 2 тижні 385.20грн.
GN 638-25-M8-35-NV 30г 2 тижні 393.75грн.
GN 638-25-M8-45-NV 33г 2 тижні 398.70грн.
GN 638-25-M8-58-NV 37г 2 тижні 406.35грн.
GN 638-32-M10-34-NV 48г 2 тижні 482.40грн.
GN 638-32-M10-44-NV 54г 2 тижні 491.85грн.
GN 638-32-M10-57-NV 61г 2 тижні 505.80грн.
GN 638-32-M10-74-NV 73г 2 тижні 532.35грн.
GN 638-32-M12-34-NV 55г 2 тижні 532.35грн.
GN 638-32-M12-57-NV 75г 2 тижні 563.85грн.
GN 638-32-M12-74-NV 83г 2 тижні 595.80грн.
GN 638-32-M12-94-NV 95г 2 тижні 626.40грн.
GN 638-32-M6-26-NV 38г 2 тижні 459.00грн.
GN 638-32-M6-36-NV 40г 2 тижні 462.15грн.
GN 638-32-M6-46-NV 42г 2 тижні 465.30грн.
GN 638-32-M8-20-NV 41г 2 тижні 460.35грн.
GN 638-32-M8-35-NV 45г 2 тижні 468.90грн.
GN 638-32-M8-45-NV 48г 2 тижні 473.85грн.
GN 638-32-M8-58-NV 52г 2 тижні 481.50грн.
GN 638-40-M10-34-NV 82г 2 тижні 607.05грн.
GN 638-40-M10-44-NV 88г 2 тижні 616.95грн.
GN 638-40-M10-57-NV 95г 2 тижні 630.45грн.
GN 638-40-M10-74-NV 107г 2 тижні 657.00грн.
GN 638-40-M12-34-NV 85г 2 тижні 657.00грн.
GN 638-40-M12-57-NV 105г 2 тижні 688.50грн.
GN 638-40-M12-74-NV 113г 2 тижні 720.45грн.
GN 638-40-M12-94-NV 125г 2 тижні 751.05грн.
GN 638-40-M8-20-NV 73г 2 тижні 585.00грн.
GN 638-40-M8-35-NV 77г 2 тижні 593.55грн.
GN 638-40-M8-45-NV 80г 2 тижні 598.95грн.
GN 638-40-M8-58-NV 84г 2 тижні 606.15грн.
GN 638-50-M10-34-NV 130г 2 тижні 1041.75грн.
GN 638-50-M10-44-NV 136г 2 тижні 1051.20грн.
GN 638-50-M10-57-NV 143г 2 тижні 1065.15грн.
GN 638-50-M10-74-NV 155г 2 тижні 1091.70грн.
GN 638-50-M12-34-NV 134г 2 тижні 1091.70грн.
GN 638-50-M12-57-NV 154г 2 тижні 1123.20грн.
GN 638-50-M12-74-NV 162г 2 тижні 1155.15грн.
GN 638-50-M12-94-NV 174г 2 тижні 1185.75грн.
GN 638-50-M8-20-NV 122г 2 тижні 1015.20грн.
GN 638-50-M8-35-NV 126г 2 тижні 1023.75грн.
GN 638-50-M8-45-NV 129г 2 тижні 1029.15грн.
GN 638-50-M8-58-NV 133г 2 тижні 1036.35грн.
Характеристики

Варіант виконання зі сталі ST

Упорна накладка

Пластик (поліацеталь POM)

  • термостійкість до 80 °C
  • чорний колір, матове оздоблення

Різьбова шпилька

Сталь, чорніння

Варіант виконання з нержавіючої сталі NI

Упорна накладка

Пластик (поліацеталь POM)

  • термостійкість до 80 °C
  • чорний колір, матове оздоблення

Різьбова шпилька

Нержавіюча сталь AISI 303

Варіант виконання повністю з нержавіючої сталі NV

Упорна накладка

Нержавіюча сталь AISI 303

  • Кільцеве ущільнення фторкаучук (Viton®)
  • термостійкість до 200 °C

Різьбова шпилька

Нержавіюча сталь AISI 303

Інформація

Вирівнюючі опори з кулею GN 638 підходять для універсального застосування. Конструкції з пластиковою накладкою запобігають пошкодженню чутливих поверхонь. Для застосування в агресивних середовищах або при підвищених навантаженнях перевага надається версіям з нержавіючої сталі.

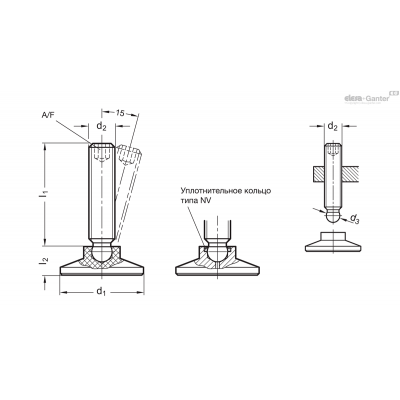

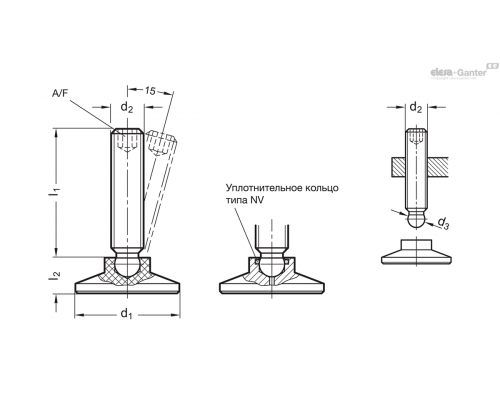

Діаметр кулі d3 менше діаметра серцевини різьблення з тим, щоб гвинт можна було вкрутити на стороні кулі. Кулястий кінець можна легко втиснути в завзяту накладку і при необхідності видалити.

Дані щодо допустимого статичного навантаження встановлюються в ході випробувань, але є лише орієнтовними. У ході цих випробувань навантаження було розміщено вертикально та по центру над шпилькою. При вимірюваному навантаженні в 3,5 кН не спостерігалася залишкова деформація, видима на підставі опори, а також не відбувалося жодних пошкоджень.
