GN 818

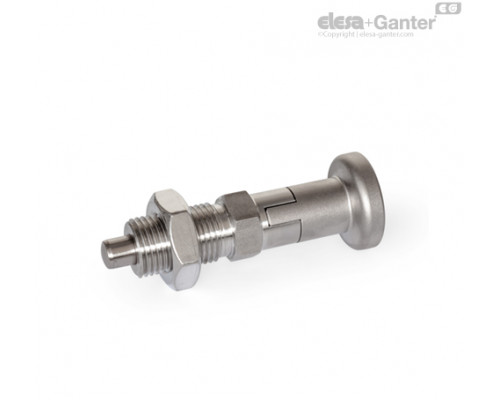

Стопорні штифти з нержавіючої сталі

з фіксацією у віджатому положенні, з контргайкою

GN 818
GN 818
Опис
A/F
d1 Вісь -0.02/-0.05Отвір H7
k2
l2
l3
l4
l5
Пружинне навантаження в Н ≈кінцеве
Пружинне навантаження в Н ≈початкове
l1
d2
d4
Вага Наявн. Ціна
GN 818-10-12-CKN-A4 17 10 41 58 26 8 75 32 7.5 12 M16x1.5 27 146г 2 тижні 2565.90грн.
GN 818-12-15-CKN-A4 22 12 46.5 71.5 33 10 89.5 32 9 15 M20x1.5 32 264г 2 тижні 3265.65грн.
GN 818-4-4-CKN-A4 10 4 20 35 16 5 41 11 3.5 4 M8x1 16 22г 2 тижні 1584.45грн.
GN 818-4-6-CKN-A4 10 4 22 35 16 5 43 11 3 6 M8x1 16 25г 2 тижні 1637.10грн.
GN 818-5-5-CKN-A4 12 5 24 40 18 6 48 12 3 5 M10x1 18 43г 2 тижні 1714.50грн.
GN 818-5-8-CKN-A4 12 5 27 40 18 6 51 14 3 8 M10x1 18 26г 2 тижні 1786.50грн.
GN 818-6-6-CKN-A4 14 6 29 48 22 6 57 16 4.5 6 M12x1.5 22 69г 2 тижні 1952.55грн.
GN 818-6-9-CKN-A4 14 6 32 48 22 6 60 20 4 9 M12x1.5 22 49г 2 тижні 2020.05грн.
GN 818-8-12-CKN-A4 17 8 39 58 26 8 73 26 7 12 M16x1.5 27 159г 2 тижні 2356.20грн.
GN 818-8-8-CKN-A4 17 8 35 58 26 8 69 23 6 8 M16x1.5 27 140г 2 тижні 2222.10грн.
Характеристики

Типи

  • Тип B без фіксації у віджатому положенні, з пластиковою ручкою, без контргайки
  • Тип BK без фіксації у віджатому положенні, з пластиковою ручкою, з контргайкою
  • Тип BN без фіксації у віджатому положенні, з ручкою з нержавіючої сталі, без контргайки
  • Тип BKN : без фіксації у віджатому положенні, з ручкою з нержавіючої сталі, з контргайкою
  • Тип C з фіксацією у віджатому положенні, з пластиковою ручкою, без контргайки
  • Тип CK з фіксацією у віджатому положенні, з пластиковою ручкою, з контргайкою
  • Тип CN з фіксацією у віджатому положенні, з ручкою з нержавіючої сталі , без контргайки
  • Тип CKN з фіксацією у віджатому положенні, з ручкою з нержавіючої сталі, з контргайкою

Нержавіюча сталь AISI 316 A4

Фіксуючий стрижень з хімічно нікельованої сталі

Поворотна ручка

Пластик (тип B/BK/C/CK)

Поліамід (PA)

чорний колір, матове оздоблення

Нержавіюча сталь (тип BN / BKN / CN / CKN)

AISI 316

не знімна

пружина

Нержавіюча сталь AISI 316 Ti

Інформація

Стопорні штифти з нержавіючої сталі GN 818 відокремлені матеріалами, що дозволяє цим штифтам витримувати особливо корозійні середовища.

c фіксацією у віджатому положенні застосовуються, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні У такому разі поворотна ручка відтягується і потім повертається на 90°. Паз утримує штифт у цьому положенні.

Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 818 484.38 KB
GN 818-CKN
