GN 818

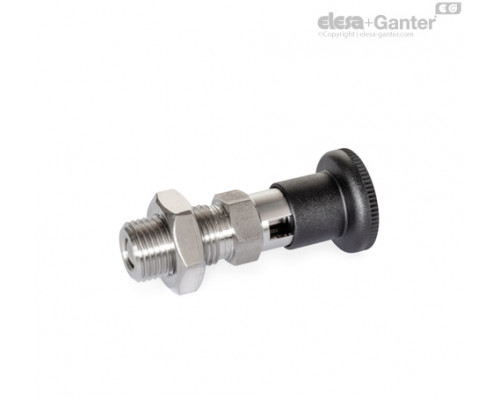

Стопорні штифти з нержавіючої сталі

з фіксацією у віджатому положенні, з контргайкою

GN 818
GN 818

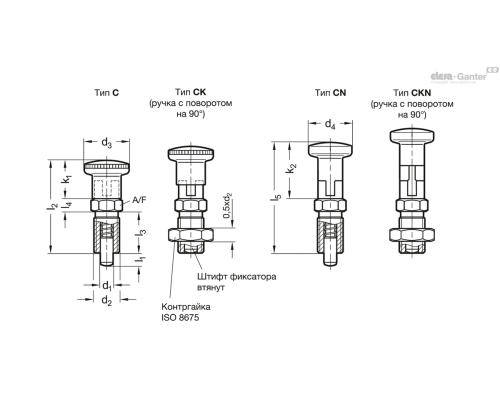

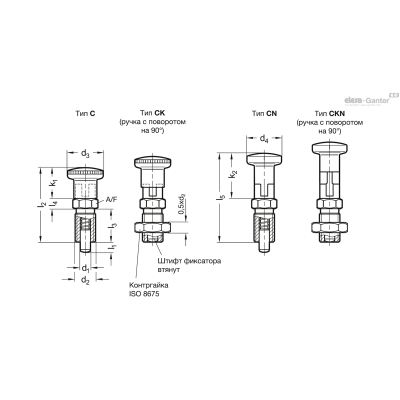

Опис
A/F
d1 Вісь -0.02/-0.05Отвір H7
k1
k2
l2
l3
l4
Пружинне навантаження в Н ≈кінцеве
Пружинне навантаження в Н ≈початкове
l1
d2
d3
Вага Наявн. Ціна
GN 818-10-12-CK-A4 17 10 24 41 58 26 8 32 7.5 12 M16x1.5 28 89г 2 тижні 1364.40грн.
GN 818-12-15-CK-A4 22 12 28.5 46.5 71.5 33 10 32 9 15 M20x1.5 33 175г 2 тижні 1735.65грн.
GN 818-4-4-CK-A4 10 4 14 20 35 16 5 11 3.5 4 M8x1 16 15г 2 тижні 891.90грн.
GN 818-4-6-CK-A4 10 4 14 22 35 16 5 11 3 6 M8x1 16 15г 2 тижні 891.90грн.
GN 818-5-5-CK-A4 12 5 16 24 40 18 6 12 3 5 M10x1 19 24г 2 тижні 943.65грн.
GN 818-5-8-CK-A4 12 5 16 27 40 18 6 14 3 8 M10x1 19 26г 2 тижні 975.15грн.
GN 818-6-6-CK-A4 14 6 20 29 48 22 6 16 4.5 6 M12x1.5 23 40г 2 тижні 1085.40грн.
GN 818-6-9-CK-A4 14 6 20 32 48 22 6 20 4 9 M12x1.5 23 41г 2 тижні 1152.00грн.
GN 818-8-12-CK-A4 17 8 24 39 58 26 8 26 7 12 M16x1.5 28 88г 2 тижні 1310.40грн.
GN 818-8-8-CK-A4 17 8 24 35 58 26 8 23 6 8 M16x1.5 28 87г 2 тижні 1363.50грн.
Характеристики

Типи

  • Тип B без фіксації у віджатому положенні, з пластиковою ручкою, без контргайки
  • Тип BK без фіксації у віджатому положенні, з пластиковою ручкою, з контргайкою
  • Тип BN без фіксації у віджатому положенні, з ручкою з нержавіючої сталі, без контргайки
  • Тип BKN : без фіксації у віджатому положенні, з ручкою з нержавіючої сталі, з контргайкою
  • Тип C з фіксацією у віджатому положенні, з пластиковою ручкою, без контргайки
  • Тип CK з фіксацією у віджатому положенні, з пластиковою ручкою, з контргайкою
  • Тип CN з фіксацією у віджатому положенні, з ручкою з нержавіючої сталі , без контргайки
  • Тип CKN з фіксацією у віджатому положенні, з ручкою з нержавіючої сталі, з контргайкою

Нержавіюча сталь AISI 316 A4

Фіксуючий стрижень з хімічно нікельованої сталі

Поворотна ручка

Пластик (тип B/BK/C/CK)

Поліамід (PA)

чорний колір, матове оздоблення

Нержавіюча сталь (тип BN / BKN / CN / CKN)

AISI 316

не знімна

пружина

Нержавіюча сталь AISI 316 Ti

Інформація

Стопорні штифти з нержавіючої сталі GN 818 відокремлені матеріалами, що дозволяє цим штифтам витримувати особливо корозійні середовища.

c фіксацією у віджатому положенні застосовуються, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні У такому разі поворотна ручка відтягується і потім повертається на 90°. Паз утримує штифт у цьому положенні.

Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 818 484.38 KB
