Name: RLT-AL
Brand: Elesa Ganter
SKU: RLT-AL
Availability: OutOfStock

Опис

Вага

Наявн.

Ціна

RLT-AL-1080-AN

1080

494г

2 тижні

774.45грн.

RLT-AL-1080-AN-SL

1080

494г

2 тижні

939.15грн.

RLT-AL-1080-BL

1080

494г

2 тижні

639.00грн.

RLT-AL-1350-AN

1350

618г

2 тижні

929.70грн.

RLT-AL-1350-AN-SL

1350

618г

2 тижні

1134.90грн.

RLT-AL-1350-BL

1350

618г

2 тижні

760.50грн.

RLT-AL-1620-AN

1620

742г

2 тижні

1085.40грн.

RLT-AL-1620-AN-SL

1620

742г

2 тижні

1330.65грн.

RLT-AL-1620-BL

1620

742г

2 тижні

882.00грн.

RLT-AL-1890-AN

1890

865г

2 тижні

1273.50грн.

RLT-AL-1890-AN-SL

1890

865г

2 тижні

1558.80грн.

RLT-AL-1890-BL

1890

865г

2 тижні

1035.45грн.

RLT-AL-2160-AN

2160

989г

2 тижні

1373.85грн.

RLT-AL-2160-AN-SL

2160

989г

2 тижні

1691.10грн.

RLT-AL-2160-BL

2160

989г

2 тижні

1114.65грн.

RLT-AL-2430-AN

2430

1112г

2 тижні

1524.15грн.

RLT-AL-2430-AN-SL

2430

1112г

2 тижні

1877.40грн.

RLT-AL-2430-BL

2430

1112г

2 тижні

1231.20грн.

RLT-AL-2700-AN

2700

1236г

2 тижні

1672.20грн.

RLT-AL-2700-AN-SL

2700

1236г

2 тижні

2066.40грн.

RLT-AL-2700-BL

2700

1236г

2 тижні

1347.30грн.

RLT-AL-270-AN

270

134г

2 тижні

271.80грн.

RLT-AL-270-AN-SL

270

130г

2 тижні

312.30грн.

RLT-AL-270-BL

270

136г

2 тижні

234.00грн.

RLT-AL-2970-AN

2970

1360г

2 тижні

1735.65грн.

RLT-AL-2970-AN-SL

2970

1360г

2 тижні

2147.85грн.

RLT-AL-2970-BL

2970

3922г

2 тижні

1397.25грн.

RLT-AL-540-AN

540

267г

2 тижні

423.00грн.

RLT-AL-540-AN-SL

540

230г

2 тижні

509.85грн.

RLT-AL-540-BL

540

247г

2 тижні

353.25грн.

RLT-AL-810-AN

810

371г

2 тижні

576.45грн.

RLT-AL-810-AN-SL

810

371г

2 тижні

704.70грн.

RLT-AL-810-BL

810

371г

2 тижні

472.05грн.

Стандартні виконання

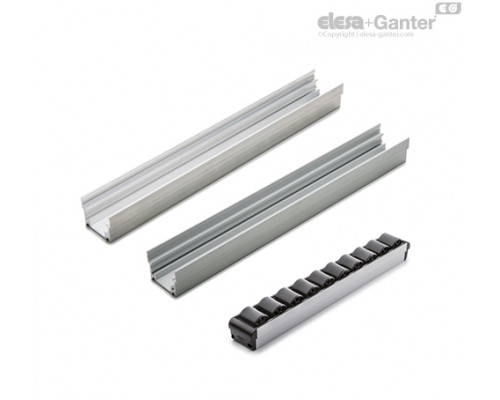

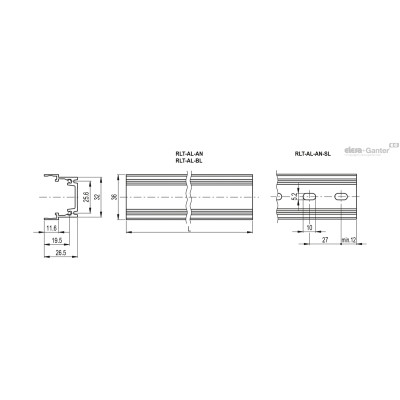

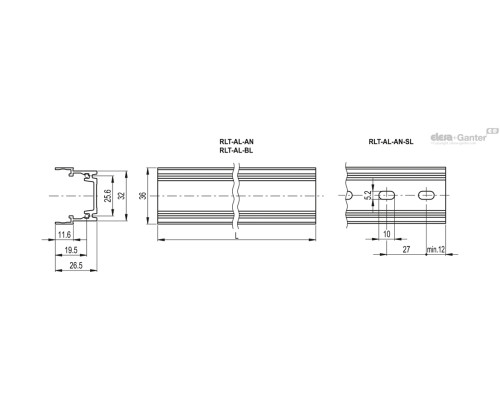

RLT-AL-AN : анодований алюміній, природний колір.
RLT-AL-BL : алюміній, природний колір.
RLT-AL-AN-SL : анодований алюміній, природний колір, щілинні отвори.

Особливості та сфери застосування

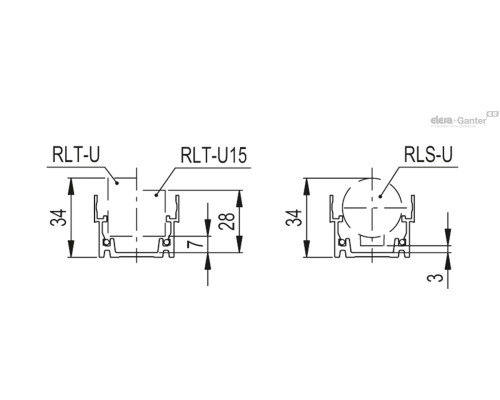

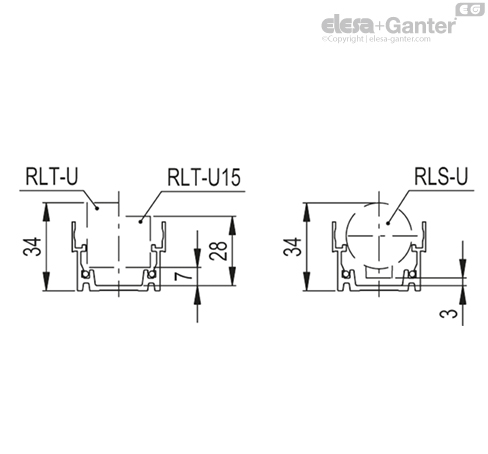

Профіль може утримувати до 11 роликових елементів RLT-U, RLT-U15 або кулькових елементів RLS-U. Особлива секція профілю дозволяє блокувальну фіксацію ролика та кулькових елементів без необхідності використання гвинтів або інших кріпильних деталей.

Профіль забезпечує високий опір деформації під навантаженням та складання роликових транспортерів, навіть у разі неповної опори (Мал. 2) без необхідності використання інших опор.

Профілі довжиною, відмінною від стандартних виконань (макс. Довжина 2970 мм).

Інструкції з монтажу

Закріпіть профіль до опорної конструкції за допомогою гвинтів відповідного розміру (Рис.1) та номером для конкретного виду застосування, зробивши відповідні отвори в основі профілю.

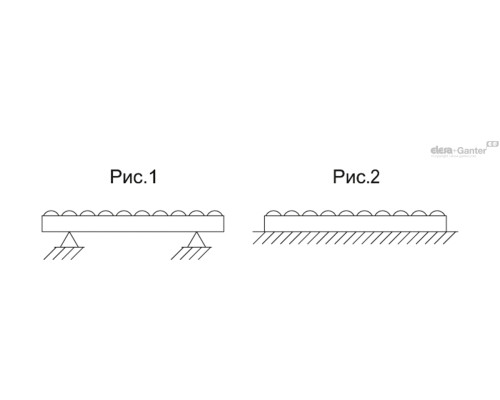

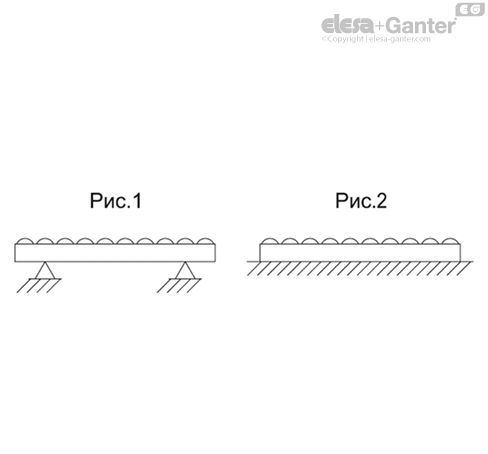

Профіль може бути встановлений у двох точках опори (рис.2) або на всій опорі (рис.3).

Для дренажу будь-яких рідин, які можуть збиратися всередині профілю (наприклад, у разі застосування на машинах та устаткуванні, чиї деталі повинні часто промиватися струменями води з гігієнічних причин) рекомендується зробити отвори відповідного розміру та форми в основі профілю.

Технічні дані

Див: Модульні роликові транспортери ELEROLL .
