Продукція

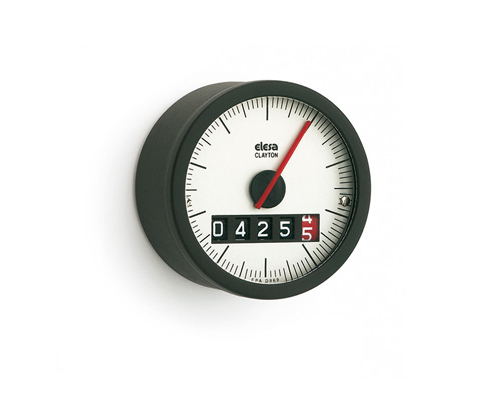

GW12

Цифроаналогові індикатори положення

гравітаційні, технополімер

GW12 GW12
GW12 GW12
Опис

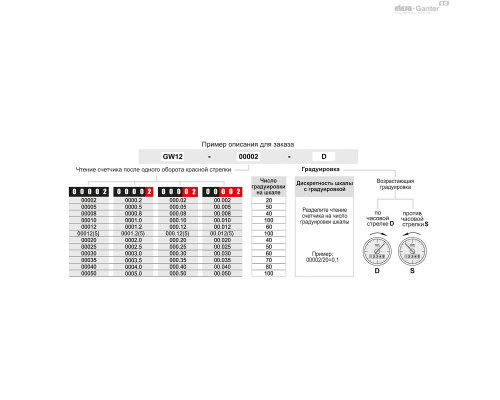

Increasing numbering
Зчитування на лічильнику після одного оберту червоної стрілки
Вага Наявн. Ціна
GW12-00.002-D D 00.002 153г 2 тижні 4200.75грн.
GW12-00.002-S S 00.002 153г 2 тижні 4200.75грн.
GW12-00.005-D D 00.005 153г 2 тижні 4200.75грн.
GW12-00.005-S S 00.005 153г 2 тижні 4200.75грн.
GW12-00.008-D D 00.008 153г 2 тижні 4200.75грн.
GW12-00.008-S S 00.008 153г 2 тижні 4200.75грн.
GW12-00.010-D D 00.010 153г 2 тижні 4200.75грн.
GW12-00.010-S S 00.010 153г 2 тижні 4200.75грн.
GW12-00.012(5)-D D 00.012(5) 153г 2 тижні 4200.75грн.
GW12-00.012(5)-S S 00.012(5) 153г 2 тижні 4200.75грн.
GW12-00.012-D D 00.012 153г 2 тижні 4200.75грн.
GW12-00.012-S S 00.012 153г 2 тижні 4200.75грн.
GW12-00.015-D D 00.015 153г 2 тижні 4200.75грн.
GW12-00.015-S S 00.015 153г 2 тижні 4200.75грн.
GW12-00.020-D D 00.020 153г 2 тижні 4200.75грн.
GW12-00.020-S S 00.020 153г 2 тижні 4200.75грн.
GW12-00.025-D D 00.025 153г 2 тижні 4200.75грн.
GW12-00.025-S S 00.025 153г 2 тижні 4200.75грн.
GW12-00.030-D D 00.030 153г 2 тижні 4200.75грн.
GW12-00.030-S S 00.030 153г 2 тижні 4200.75грн.
GW12-00.035-D D 00.035 153г 2 тижні 4200.75грн.
GW12-00.035-S S 00.035 153г 2 тижні 4200.75грн.
GW12-00.040-D D 00.040 153г 2 тижні 4200.75грн.
GW12-00.040-S S 00.040 153г 2 тижні 4200.75грн.
GW12-00.050-D D 00.050 153г 2 тижні 4200.75грн.
GW12-00.050-S S 00.050 153г 2 тижні 4200.75грн.
GW12-000.02-D D 000.02 150г 2 тижні 4200.75грн.
GW12-000.02-S S 000.02 153г 2 тижні 4200.75грн.
GW12-000.05-D D 000.05 153г 2 тижні 4200.75грн.
GW12-000.05-S S 000.05 153г 2 тижні 4200.75грн.
GW12-000.08-D D 000.08 153г 2 тижні 4200.75грн.
GW12-000.08-S S 000.08 153г 2 тижні 4200.75грн.
GW12-000.10-D D 000.10 153г 2 тижні 4200.75грн.
GW12-000.10-S S 000.10 153г 2 тижні 4200.75грн.
GW12-000.12(5)-D D 000.12(5) 153г 2 тижні 4200.75грн.
GW12-000.12(5)-S S 000.12(5) 153г 2 тижні 4200.75грн.
GW12-000.12-D D 000.12 153г 2 тижні 4200.75грн.
GW12-000.12-S S 000.12 153г 2 тижні 4200.75грн.
GW12-000.15-D D 000.15 153г 2 тижні 4200.75грн.
GW12-000.15-S S 000.15 153г 2 тижні 4200.75грн.
GW12-000.20-D D 000.20 153г 2 тижні 4200.75грн.
GW12-000.20-S S 000.20 153г 2 тижні 4200.75грн.
GW12-000.25-S S 000.25 153г 2 тижні 4200.75грн.
GW12-000.30-D D 000.30 153г 2 тижні 4200.75грн.
GW12-000.30-S S 000.30 153г 2 тижні 4200.75грн.
GW12-000.35-D D 000.35 153г 2 тижні 4200.75грн.
GW12-000.35-S S 000.35 153г 2 тижні 4200.75грн.
GW12-000.40-D D 000.40 153г 2 тижні 4200.75грн.
GW12-000.40-S S 000.40 153г 2 тижні 4200.75грн.
GW12-000.50-D D 000.50 153г 2 тижні 4200.75грн.
GW12-000.50-S S 000.50 153г 2 тижні 4200.75грн.
GW12-0000.2-D D 0000.2 153г 2 тижні 4200.75грн.
GW12-0000.2-S S 0000.2 153г 2 тижні 4200.75грн.
GW12-0000.5-D D 0000.5 153г 2 тижні 4200.75грн.
GW12-0000.5-S S 0000.5 153г 2 тижні 4200.75грн.
GW12-0000.8-D D 0000.8 153г 2 тижні 4200.75грн.
GW12-0000.8-S S 0000.8 153г 2 тижні 4200.75грн.
GW12-00002-D D 00002 153г 2 тижні 4200.75грн.
GW12-00002-S S 00002 153г 2 тижні 4200.75грн.
GW12-00005-D D 00005 153г 2 тижні 4200.75грн.
GW12-00005-S S 00005 153г 2 тижні 4200.75грн.
GW12-00008-D D 00008 153г 2 тижні 4200.75грн.
GW12-00008-S S 00008 152г 2 тижні 4200.75грн.
GW12-0001.0-D D 0001.0 161г 2 тижні 4200.75грн.
GW12-0001.0-S S 0001.0 153г 2 тижні 4200.75грн.
GW12-0001.2(5)-D D 0001.2(5) 153г 2 тижні 4200.75грн.
GW12-0001.2(5)-S S 0001.2(5) 153г 2 тижні 4200.75грн.
GW12-0001.2-D D 0001.2 153г 2 тижні 4200.75грн.
GW12-0001.2-S S 0001.2 153г 2 тижні 4200.75грн.
GW12-0001.5-D D 0001.5 152г 2 тижні 4200.75грн.
GW12-0001.5-S S 0001.5 153г 2 тижні 4200.75грн.
GW12-00010-D D 00010 153г 2 тижні 4200.75грн.
GW12-00010-S S 00010 153г 2 тижні 4200.75грн.
GW12-00012(5)-D D 00012(5) 153г 2 тижні 4200.75грн.
GW12-00012(5)-S S 00012(5) 153г 2 тижні 4200.75грн.
GW12-00012-D D 00012 153г 2 тижні 4200.75грн.
GW12-00012-S S 00012 153г 2 тижні 4200.75грн.
GW12-00015-D D 00015 153г 2 тижні 4200.75грн.
GW12-00015-S S 00015 153г 2 тижні 4200.75грн.
GW12-0002.0-D D 0002.0 153г 2 тижні 4200.75грн.
GW12-0002.0-S S 0002.0 153г 2 тижні 4200.75грн.
GW12-0002.5-D D 0002.5 153г 2 тижні 4200.75грн.
GW12-0002.5-S S 0002.5 153г 2 тижні 4200.75грн.
GW12-00020-D D 00020 153г 2 тижні 4200.75грн.
GW12-00020-S S 00020 153г 2 тижні 4200.75грн.
GW12-00025-D D 00025 153г 2 тижні 4200.75грн.
GW12-00025-S S 00025 153г 2 тижні 4200.75грн.
GW12-0003.0-D D 0003.0 153г 2 тижні 4200.75грн.
GW12-0003.0-S S 0003.0 153г 2 тижні 4200.75грн.
GW12-0003.5-D D 0003.5 153г 2 тижні 4200.75грн.
GW12-0003.5-S S 0003.5 153г 2 тижні 4200.75грн.
GW12-00030-D D 00030 153г 2 тижні 4200.75грн.
GW12-00030-S S 00030 153г 2 тижні 4200.75грн.
GW12-00035-D D 00035 153г 2 тижні 4200.75грн.
GW12-00035-S S 00035 153г 2 тижні 4200.75грн.
GW12-0004.0-D D 0004.0 153г 2 тижні 4200.75грн.
GW12-0004.0-S S 0004.0 153г 2 тижні 4200.75грн.
GW12-00040-D D 00040 150г 2 тижні 4200.75грн.
GW12-00040-S S 00040 153г 2 тижні 4200.75грн.
GW12-0005.0-D D 0005.0 153г 2 тижні 4200.75грн.
GW12-0005.0-S S 0005.0 153г 2 тижні 4200.75грн.
GW12-00050-D D 00050 152г 2 тижні 4200.75грн.
GW12-00050-S S 00050 153г 2 тижні 4200.75грн.
GW12-000.25-D D 000.25 153г 2 тижні 4200.75грн.
Основні характеристики

Корпус

Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.

Випресований шпиндель.

Обідок

Технополімер. Формується над вікном.

Вікно

Прозорий технополімер на основі поліаміду (PA-T) (який практично не б'ється).

Стійкий до розчинників, мастил, мастил та інших хімічних речовин (уникайте контакту зі спиртом під час операцій з очищення).

Циферблат

Матовий анодований алюміній у природному кольорі.

Градуювання за годинниковою стрілкою (D) або проти годинникової стрілки (S) чорного кольору.

Зчитування показань

П'ятирозрядний барабанний лічильник та одна червона стрілка, яка обертається на градуйованій шкалі. Цифри червоного барабана показують десяткові значення, а стрілка – соті частки.

Екран відображає усунення механізму, керованого шпинделем, з вихідного положення (0). Один повний оберт шпинделя машини відповідає повороту маховика/ручки і, отже, повороту червоного покажчика. Поворот червоного покажчика відповідає заданому зчитуванню на лічильнику (див. «зчитування показників на лічильнику після одного обороту червоного покажчика» таблиці).

Обертання кулькового підшипника: максимальна точність зчитування.

Захист IP

Кріплення вікна до корпусу ультразвуковим зварюванням гарантує повну герметизацію із класом захисту IP67, див.  Таблиця IEC 529 - .

Загальна інформація

Особливості та сфери застосування

Ручки із вбудованим гравітаційним індикатором положення підходять для шпинделів з горизонтальною або похилою віссю макс. на 60 °.

Для вибору маховика, див. таблицю  «Можливе збирання маховиків/ручок з індикаторами» - .

Спеціальні виконання доступні на запит

Спеціальні виконання доступні на запит

  • Без покажчика
  • Циферблат без різьблення
  • Спеціальний циферблат з емблемою чи нестандартними поділками
  • Заповнення парафіновою олією, максимальна постійна робоча температура 40 °C
  • Спеціальні свідчення після одного обороту.
  • Інструкції щодо використання

    Інструкції щодо використання

    Ці індикатори поставляються з гвинтом на задньому корпусі для запобігання обертанню механізму під час транспортування, щоб уникнути зміщення під час зчитування. Перед встановленням індикатора в маховик видаліть гвинт із задньої сторони і встановіть елемент, що самоприклеюється, для забезпечення герметизації IP67.

    • Питань: 0

    Немає запитань про цей товар.

    GW12 369.98 KB
