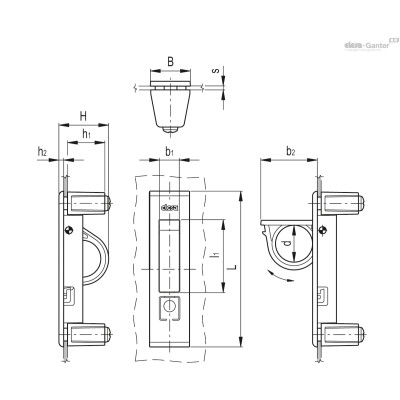

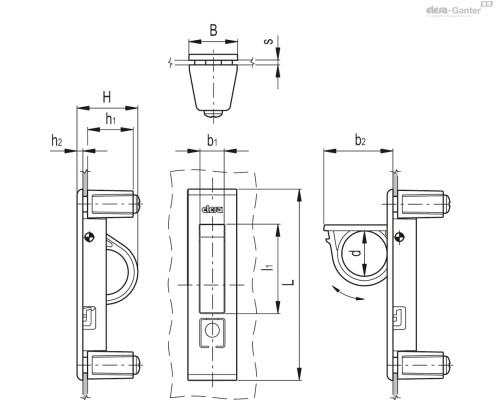

| Опис | b1 | b2 | F1[N] | s | D | h1 | h2 | l1 | L | B | h | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MRH.80-12 | 10 | 30 | 400 | 6 ÷ 12 | 19.5 | 19 | 2.5 | 38 | 82 | 21 | 26 | 30г | 2 тижні | 569.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MRH.80-6 | 10 | 30 | 400 | 1 ÷ 6 | 19.5 | 19 | 2.5 | 38 | 82 | 21 | 26 | 30г | 2 тижні | 569.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

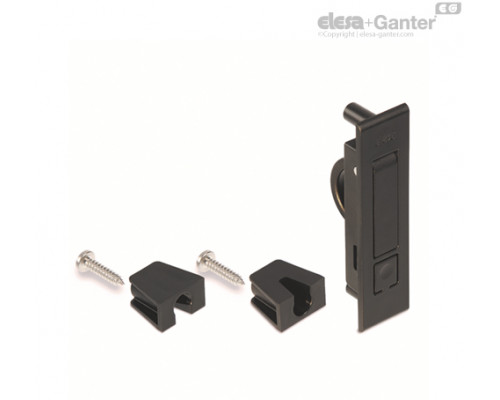

Корпус
Технополімер на основі ацеталю (POM), чорний колір, матове оздоблення, висока стійкість до УФ-випромінювання.
Рукоятка
Поліамід, армований скловолокном (РА), чорний колір, матове покриття, висока стійкість до УФ-випромінювання.
Пружина із нержавіючої сталі AISI 316.
Штифт, що обертається з нержавіючої сталі AISI 316.
Кріпильна вставка
Поліамід, армований скловолокном (РА), чорний колір, матове покриття, висока стійкість до УФ-випромінювання.
Самонарізи з нержавіючої сталі AISI 316 Ø3,5 (входять в комплект поставки).
Стандартні виконання
- MRH.80-6 : монтаж на панелях товщиною не більше 6 мм.
- MRH.80-12 : монтаж на сендвіч-панелях товщиною від 6 мм до 12 мм.
Особливості та сфери застосування
Рукоятка MRH повністю втоплена.
При натисканні висувної кнопки рукоятка виходить з корпусу завдяки фіксуючому механізму, що дозволяє відкривати панелі, ящики і т.д.
Технічні дані

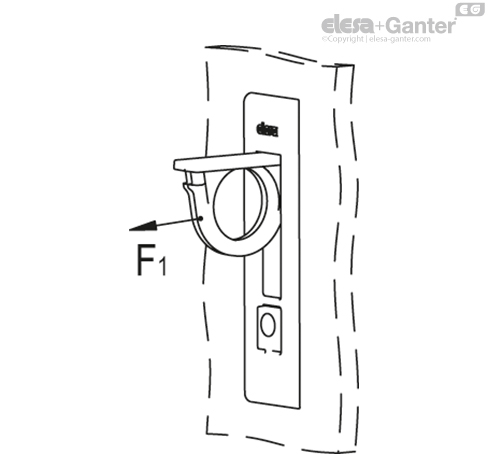

Напруга при розтягуванні: значення F 1 зазначені в таблиці, були отримані під час випробувань на розрив, виконаних при температурі навколишнього середовища і в умовах випробувань, показаних на малюнку.

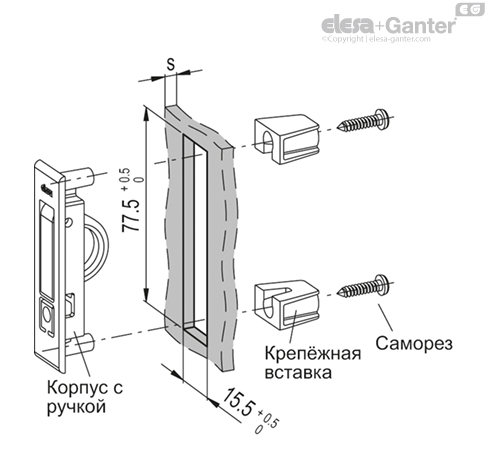

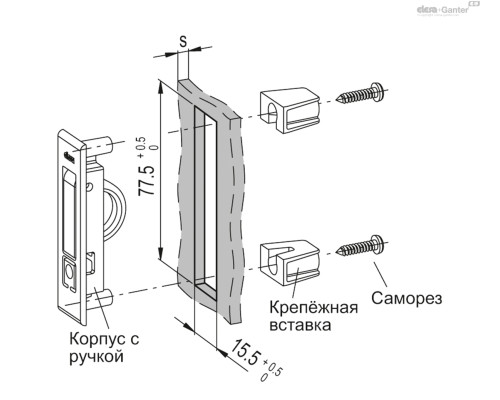

- Просвердліть корпус ручки відповідно до розмірів шаблону, вказаних у таблиці.
- Видаліть всі нерівності, що залишилися після свердління, перед встановленням ручки.
- Вставте корпус ручки до упору в отвір.
- Вставте кріпильну вставку за допомогою шурупів (входять у комплект поставки) до упору. Рекомендований момент затягування: 1 Nm.
