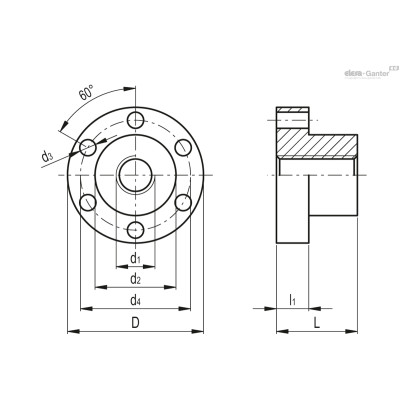

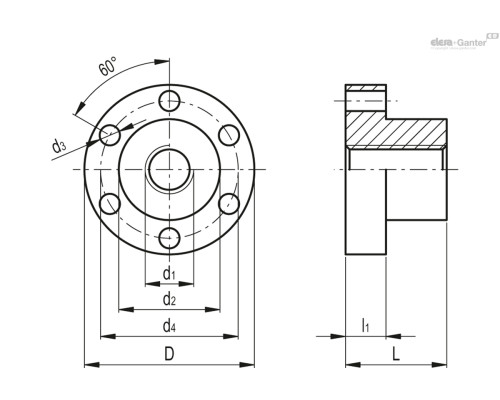

| Опис | Ефективність η | Опорна поверхня mm2 | Статичне осьове навантаження\rкН | C#[Nm] | D | l1 | L | d1 | d2 | d3 | d4 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSF-10x2-R-W | 20 ÷ 34 | 353 | 1.8 | 2.5 | 42 | 10 | 25 | TR 10x2 | 25 | 5 | 34 | 24г | 2 тижні | 1790.55грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-10x3-R-W | 27 ÷ 44 | 334 | 1.7 | 2.5 | 42 | 10 | 25 | TR 10x3 | 25 | 5 | 34 | 24г | 2 тижні | 1970.55грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-12x3-R-W | 24 ÷ 39 | 577 | 2.9 | 2.5 | 48 | 12 | 35 | TR 12x3 | 28 | 6 | 38 | 40г | 2 тижні | 2004.30грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-14x3-R-W | 21 ÷ 36 | 687 | 3.4 | 2.5 | 48 | 12 | 35 | TR 14x3 | 28 | 6 | 38 | 38г | 2 тижні | 2510.55грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-14x4-R-W | 26 ÷ 43 | 660 | 3.3 | 2.5 | 48 | 12 | 35 | TR 14x4 | 28 | 6 | 38 | 38г | 2 тижні | 2510.55грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-16x2-R-W | 14 ÷ 25 | 825 | 4.1 | 2.5 | 48 | 12 | 35 | TR 16x2 | 28 | 6 | 38 | 36г | 2 тижні | 2510.55грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-16x4-R-W | 24 ÷ 39 | 770 | 3.8 | 2.5 | 48 | 12 | 35 | TR 16x4 | 28 | 6 | 38 | 36г | 2 тижні | 2510.55грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-18x4-R-W | 22 ÷ 37 | 880 | 4.4 | 2.5 | 48 | 12 | 35 | TR 18x4 | 28 | 6 | 38 | 33г | 2 тижні | 2331.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-20x4-R-W | 20 ÷ 34 | 1244 | 6.2 | 2.5 | 55 | 12 | 44 | TR 20x4 | 32 | 7 | 45 | 50г | 2 тижні | 3079.80грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-24x5-R-W | 21 ÷ 35 | 1486 | 7.4 | 2.5 | 55 | 14 | 44 | TR 24x5 | 32 | 7 | 45 | 42г | 2 тижні | 3441.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-26x5-R-W | 19 ÷ 34 | 1698 | 6.3 | 2.5 | 62 | 14 | 46 | TR 26x5 | 38 | 7 | 50 | 67г | 2 тижні | 3849.30грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-28x5-R-W | 18 ÷ 32 | 1843 | 4.5 | 2.5 | 62 | 14 | 46 | TR 28x5 | 38 | 7 | 50 | 62г | 2 тижні | 4107.60грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-30x6-R-W | 20 ÷ 34 | 1951 | 3.5 | 2.5 | 62 | 14 | 46 | TR 30x6 | 38 | 7 | 50 | 57г | 2 тижні | 4367.70грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-drawing-400x400.jpg)
Основні характеристики
Стандартні виконання

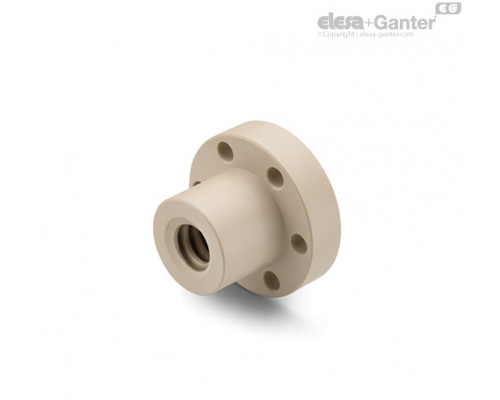

Фланцева гайка з однозахідним трапецієподібним різьбленням, з напрямком затягування вправо.
- NSF-W : самозмащувальний технополімер на основі поліаміду, бежевий колір.
- NSF-F : самозмащувальний технополімер на основі поліацеталю, виготовлений з сировини, що відповідає вимогам Управління з санітарного нагляду за якістю харчових продуктів та медикаментів США (FDA EU 10/2011), білий колір.
Загальна інформація
Особливості та сфери застосування

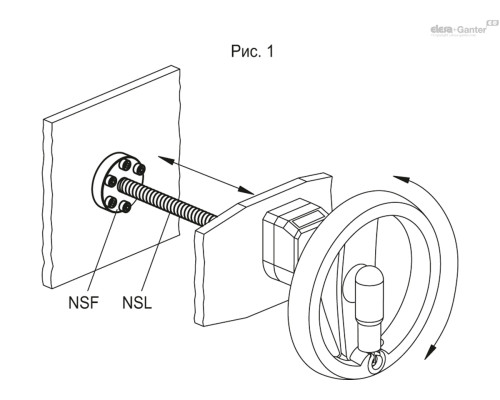

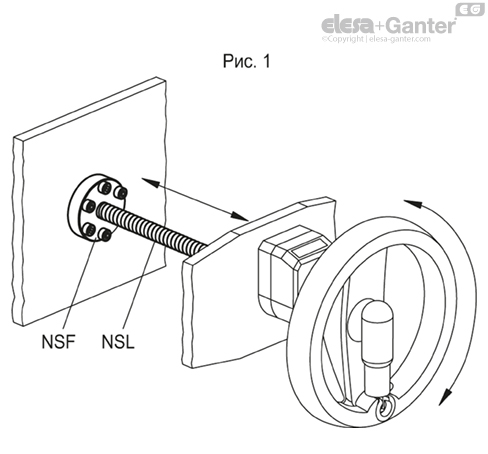

Разом з гвинтами NSL гайки NSF утворюють систему для перетворення обертального руху на лінійний рух (див. рис. 1).
Конструкція з технополімеру, що самозмащується, забезпечує максимальну чистоту, оскільки не вимагає змащування маслами і мастилами.
Вони часто використовуються у пакувальному секторі.
Завдяки високій зносостійкості матеріалу гайки NSF-W особливо підходять для використання при наявності відходів процесу обробки та пилу таких, як наприклад з деревообробних верстатів та лабораторних приладів.
Завдяки матеріалу, який схвалений для контакту з харчовими продуктами (FDA EU 10/2011), гайки NSF-F особливо підходять для використання у харчовій та фармацевтичній галузях.
Для завершення системи можна також інтегрувати індикатори положення та маховики (див. рис. 1).
Аксесуари
Аксесуари на запит
NSL : гвинти для NSF.
Інші виконання
Спеціальні виконання доступні на запит
- Гайки з різними розмірами та різьбленням.
- Гайки з технополімеру, стійкого до високих температур.
- Гайки із напрямком затягування вліво.
- Гайки з багатозахідним різьбленням.
