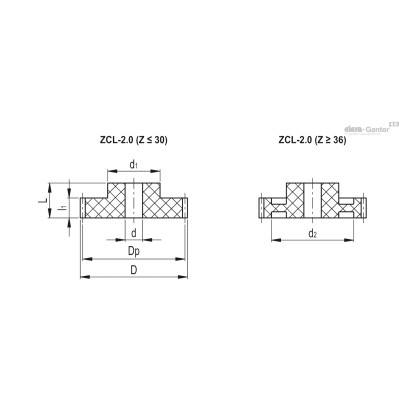

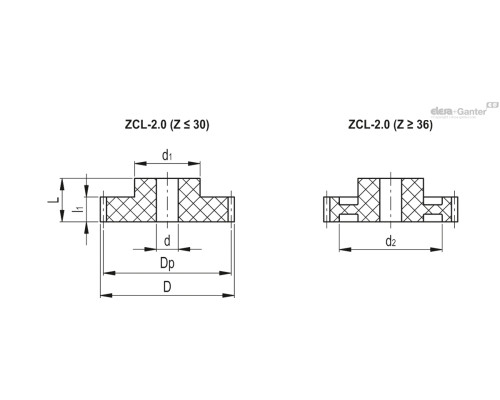

| Опис | d min | Dp* | Кількість зубівZ | Макс. крутний момент[Нм] | Модуль M | D | l1 | L | d1 | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZCL-2.0-12-VD | 8 | 24 | 12 | 15.8 | 2.0 | 28 | 20 | 35 | 18 | - | 15г | 2 тижні | 494.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-2.0-15-VD | 8 | 30 | 15 | 19.8 | 2.0 | 34 | 20 | 35 | 22 | - | 24г | 2 тижні | 516.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-2.0-20-VD | 10 | 40 | 20 | 26.4 | 2.0 | 44 | 20 | 35 | 30 | - | 43г | 2 тижні | 705.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-2.0-24-VD | 10 | 48 | 24 | 31.7 | 2.0 | 52 | 20 | 35 | 35 | - | 63г | 2 тижні | 848.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-2.0-30-VD | 14 | 60 | 30 | 39.6 | 2.0 | 64 | 20 | 35 | 40 | - | 92г | 2 тижні | 1108.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-2.0-36-VD | 16 | 72 | 36 | 47.5 | 2.0 | 76 | 20 | 35 | 50 | 59 | 126г | 2 тижні | 1517.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-2.0-40-VD | 16 | 80 | 40 | 52.8 | 2.0 | 84 | 20 | 35 | 55 | 66 | 155г | 2 тижні | 1771.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-2.0-48-VD | 16 | 96 | 48 | 63.3 | 2.0 | 100 | 20 | 35 | 60 | 75 | 207г | 2 тижні | 2025.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Матеріал

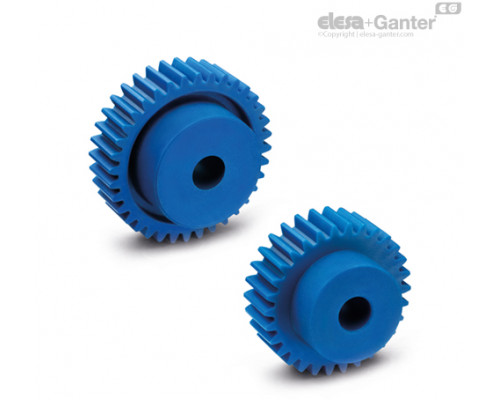

Технополімер на основі поліаміду (PA), армований скловолокном, синій колір RAL 5005, матова поверхня.
Виготовлений із сировини, що відповідає вимогам Управління з санітарного нагляду за якістю харчових продуктів та медикаментів США (FDA CFR.21 та EU 10/2011).
Стандартні виконання
- ZCL-1.0-VD : Модуль 1.0, попередньо просвердлений наскрізний отвір
- ZCL-1.5-VD : Модуль 1.5, попередньо просвердлений наскрізний отвір
- ZCL-2.0-VD : Модуль 2.0, попередньо просвердлений наскрізний отвір
Розмір d, вказаний у таблицях, означає мінімальний діаметр отвору, одержуваного внаслідок механообробки.
Особливості
Синій колір RAL 5005 чітко вирізняється при випадковому потраплянні в продукти.
Спеціально розроблений для застосування у харчовій та фармацевтичній індустрії.
Значення крутного моменту, наведені в таблицях, вказані в об/хв між 0 і 150. Значення можуть відрізнятися залежно від мастила, температури, поєднання з іншими матеріалами та тривалості експлуатації.
Максимальний допуск наскрізного отвору без різьблення: IT 9.
Технічні дані
Див: Елементи передачі .
Спеціальні виконання доступні на запит
- Шестерні різних розмірів.
- Складання за допомогою поперечного потайного гвинта.
- Ступиця з отвором та шпоночним пазом відповідно до UNI 6604, допуск D10.
Монтаж
При з'єднанні двох прямозубих передач необхідно враховувати позитивний люфт. Для модулів 1.0 – 1.5 рекомендується допуск (+0,03+0,1). Для модуля 2.0 рекомендується допуск (+0,08+0,3).
