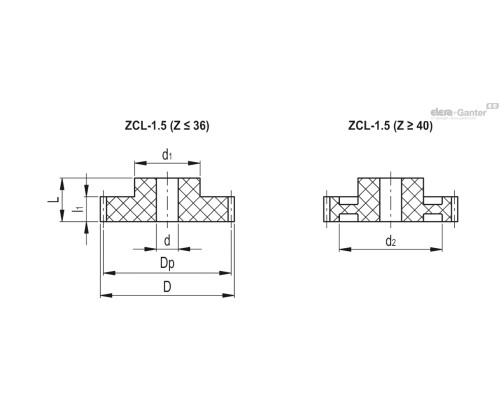

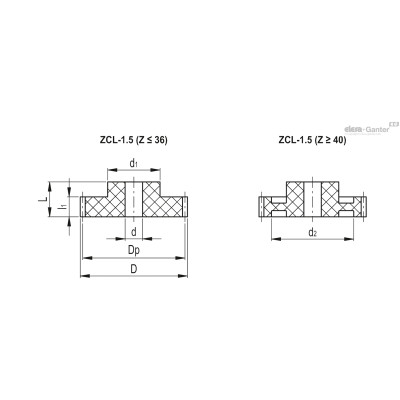

| Опис | d min | Dp* | Кількість зубівZ | Макс. крутний момент[Нм] | Модуль M | D | l1 | L | d1 | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZCL-1.5-12-VD | 5 | 18 | 12 | 6.3 | 1.5 | 21 | 17 | 30 | 14 | - | 8г | 2 тижні | 392.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-1.5-15-VD | 5 | 22.5 | 15 | 7.9 | 1.5 | 25.5 | 17 | 30 | 18 | - | 14г | 2 тижні | 403.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-1.5-18-VD | 6 | 27 | 18 | 9.5 | 1.5 | 30 | 17 | 30 | 20 | - | 18г | 2 тижні | 501.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-1.5-20-VD | 8 | 30 | 20 | 10.5 | 1.5 | 33 | 17 | 30 | 25 | - | 23г | 2 тижні | 507.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-1.5-24-VD | 8 | 36 | 24 | 12.7 | 1.5 | 39 | 17 | 30 | 28 | - | 32г | 2 тижні | 558.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-1.5-30-VD | 12 | 45 | 30 | 15.8 | 1.5 | 48 | 17 | 30 | 35 | - | 49г | 2 тижні | 641.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-1.5-36-VD | 12 | 54 | 36 | 19 | 1.5 | 57 | 17 | 30 | 35 | - | 64г | 2 тижні | 844.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-1.5-40-VD | 16 | 60 | 40 | 21.1 | 1.5 | 63 | 17 | 30 | 40 | 48 | 70г | 2 тижні | 1032.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-1.5-48-VD | 16 | 72 | 48 | 25.3 | 1.5 | 75 | 17 | 30 | 45 | 53 | 108г | 2 тижні | 1303.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

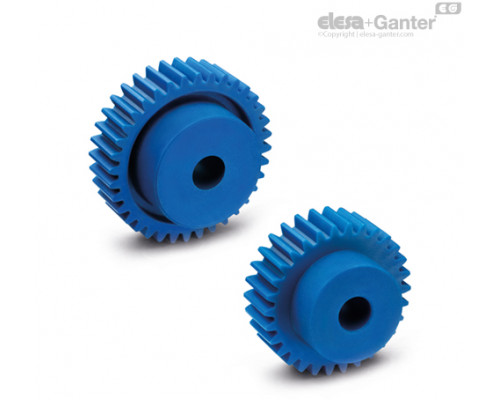

Матеріал
Технополімер на основі поліаміду (PA), армований скловолокном, синій колір RAL 5005, матова поверхня.
Виготовлений із сировини, що відповідає вимогам Управління з санітарного нагляду за якістю харчових продуктів та медикаментів США (FDA CFR.21 та EU 10/2011).
Стандартні виконання
- ZCL-1.0-VD : Модуль 1.0, попередньо просвердлений наскрізний отвір
- ZCL-1.5-VD : Модуль 1.5, попередньо просвердлений наскрізний отвір
- ZCL-2.0-VD : Модуль 2.0, попередньо просвердлений наскрізний отвір
Розмір d, вказаний у таблицях, означає мінімальний діаметр отвору, одержуваного внаслідок механообробки.
Особливості
Синій колір RAL 5005 чітко вирізняється при випадковому потраплянні в продукти.
Спеціально розроблений для застосування у харчовій та фармацевтичній індустрії.
Значення крутного моменту, наведені в таблицях, вказані в об/хв між 0 і 150. Значення можуть відрізнятися залежно від мастила, температури, поєднання з іншими матеріалами та тривалості експлуатації.
Максимальний допуск наскрізного отвору без різьблення: IT 9.
Технічні дані
Див: Елементи передачі .
Спеціальні виконання доступні на запит
- Шестерні різних розмірів.
- Складання за допомогою поперечного потайного гвинта.
- Ступиця з отвором та шпоночним пазом відповідно до UNI 6604, допуск D10.
Монтаж
При з'єднанні двох прямозубих передач необхідно враховувати позитивний люфт. Для модулів 1.0 – 1.5 рекомендується допуск (+0,03+0,1). Для модуля 2.0 рекомендується допуск (+0,08+0,3).
