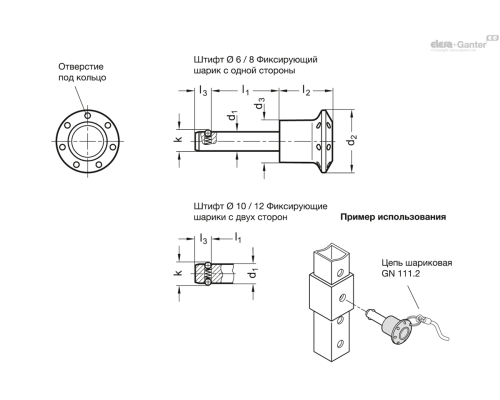

Name: GN 124.2
Brand: Elesa Ganter
SKU: GN 124.2
Availability: OutOfStock

Опис

d1 -0.04/-0.08

Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5

Настановний отвір

Осьова утримуюча сила в Н ≈

Вага

Наявн.

Ціна

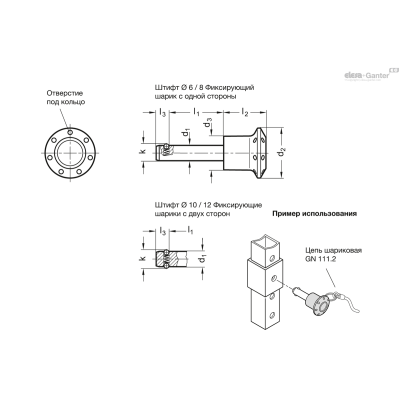

GN 124.2-10-15

28.5

8.7

40г

2 тижні

832.50грн.

Характеристики

d1 -0.04/-0.08	10
k	12
l2	28.5
l3	8.7
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	62
Настановний отвір	10
Осьова утримуюча сила в Н ≈	30
l1	15
d2	34
d3	23

832.50грн.

Наявн.: 2 тижні

GN 124.2-10-20

28.5

8.7

42г

2 тижні

832.50грн.

Характеристики

d1 -0.04/-0.08	10
k	12
l2	28.5
l3	8.7
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	62
Настановний отвір	10
Осьова утримуюча сила в Н ≈	30
l1	20
d2	34
d3	23

832.50грн.

Наявн.: 2 тижні

GN 124.2-10-25

28.5

8.7

46г

2 тижні

832.50грн.

Характеристики

d1 -0.04/-0.08	10
k	12
l2	28.5
l3	8.7
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	62
Настановний отвір	10
Осьова утримуюча сила в Н ≈	30
l1	25
d2	34
d3	23

832.50грн.

Наявн.: 2 тижні

GN 124.2-10-30

28.5

8.7

49г

2 тижні

857.70грн.

Характеристики

d1 -0.04/-0.08	10
k	12
l2	28.5
l3	8.7
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	62
Настановний отвір	10
Осьова утримуюча сила в Н ≈	30
l1	30
d2	34
d3	23

857.70грн.

Наявн.: 2 тижні

GN 124.2-10-50

28.5

8.7

59г

2 тижні

904.50грн.

Характеристики

d1 -0.04/-0.08	10
k	12
l2	28.5
l3	8.7
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	62
Настановний отвір	10
Осьова утримуюча сила в Н ≈	30
l1	50
d2	34
d3	23

904.50грн.

Наявн.: 2 тижні

GN 124.2-12-20

14.5

28.5

9.5

51г

2 тижні

941.40грн.

Характеристики

d1 -0.04/-0.08	12
k	14.5
l2	28.5
l3	9.5
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	90
Настановний отвір	12
Осьова утримуюча сила в Н ≈	32
l1	20
d2	34
d3	23

941.40грн.

Наявн.: 2 тижні

GN 124.2-12-30

14.5

28.5

9.5

59г

2 тижні

941.40грн.

Характеристики

d1 -0.04/-0.08	12
k	14.5
l2	28.5
l3	9.5
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	90
Настановний отвір	12
Осьова утримуюча сила в Н ≈	32
l1	30
d2	34
d3	23

941.40грн.

Наявн.: 2 тижні

GN 124.2-12-40

14.5

28.5

9.5

68г

2 тижні

976.50грн.

Характеристики

d1 -0.04/-0.08	12
k	14.5
l2	28.5
l3	9.5
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	90
Настановний отвір	12
Осьова утримуюча сила в Н ≈	32
l1	40
d2	34
d3	23

976.50грн.

Наявн.: 2 тижні

GN 124.2-12-50

14.5

28.5

9.5

75г

2 тижні

1011.15грн.

Характеристики

d1 -0.04/-0.08	12
k	14.5
l2	28.5
l3	9.5
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	90
Настановний отвір	12
Осьова утримуюча сила в Н ≈	32
l1	50
d2	34
d3	23

1011.15грн.

Наявн.: 2 тижні

GN 124.2-6-10

6.5

17.5

14г

2 тижні

652.50грн.

Характеристики

d1 -0.04/-0.08	6
k	6.5
l2	22
l3	5
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	22
Настановний отвір	6
Осьова утримуюча сила в Н ≈	8
l1	10
d2	26
d3	17.5

652.50грн.

Наявн.: 2 тижні

GN 124.2-6-15

6.5

17.5

15г

2 тижні

652.50грн.

Характеристики

d1 -0.04/-0.08	6
k	6.5
l2	22
l3	5
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	22
Настановний отвір	6
Осьова утримуюча сила в Н ≈	8
l1	15
d2	26
d3	17.5

652.50грн.

Наявн.: 2 тижні

GN 124.2-6-20

6.5

17.5

16г

2 тижні

652.50грн.

Характеристики

d1 -0.04/-0.08	6
k	6.5
l2	22
l3	5
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	22
Настановний отвір	6
Осьова утримуюча сила в Н ≈	8
l1	20
d2	26
d3	17.5

652.50грн.

Наявн.: 2 тижні

GN 124.2-6-25

6.5

17.5

17г

2 тижні

652.50грн.

Характеристики

d1 -0.04/-0.08	6
k	6.5
l2	22
l3	5
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	22
Настановний отвір	6
Осьова утримуюча сила в Н ≈	8
l1	25
d2	26
d3	17.5

652.50грн.

Наявн.: 2 тижні

GN 124.2-6-30

6.5

17.5

19г

2 тижні

664.20грн.

Характеристики

d1 -0.04/-0.08	6
k	6.5
l2	22
l3	5
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	22
Настановний отвір	6
Осьова утримуюча сила в Н ≈	8
l1	30
d2	26
d3	17.5

664.20грн.

Наявн.: 2 тижні

GN 124.2-6-50

6.5

17.5

16г

2 тижні

678.15грн.

Характеристики

d1 -0.04/-0.08	6
k	6.5
l2	22
l3	5
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	22
Настановний отвір	6
Осьова утримуюча сила в Н ≈	8
l1	50
d2	26
d3	17.5

678.15грн.

Наявн.: 2 тижні

GN 124.2-8-15

8.7

6.3

17.5

17г

2 тижні

725.85грн.

Характеристики

d1 -0.04/-0.08	8
k	8.7
l2	22
l3	6.3
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	40
Настановний отвір	8
Осьова утримуюча сила в Н ≈	15
l1	15
d2	26
d3	17.5

725.85грн.

Наявн.: 2 тижні

GN 124.2-8-20

8.7

6.3

17.5

16г

2 тижні

725.85грн.

Характеристики

d1 -0.04/-0.08	8
k	8.7
l2	22
l3	6.3
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	40
Настановний отвір	8
Осьова утримуюча сила в Н ≈	15
l1	20
d2	26
d3	17.5

725.85грн.

Наявн.: 2 тижні

GN 124.2-8-25

8.7

6.3

17.5

20г

2 тижні

725.85грн.

Характеристики

d1 -0.04/-0.08	8
k	8.7
l2	22
l3	6.3
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	40
Настановний отвір	8
Осьова утримуюча сила в Н ≈	15
l1	25
d2	26
d3	17.5

725.85грн.

Наявн.: 2 тижні

GN 124.2-8-30

8.7

6.3

17.5

26г

2 тижні

751.95грн.

Характеристики

d1 -0.04/-0.08	8
k	8.7
l2	22
l3	6.3
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	40
Настановний отвір	8
Осьова утримуюча сила в Н ≈	15
l1	30
d2	26
d3	17.5

751.95грн.

Наявн.: 2 тижні

GN 124.2-8-50

8.7

6.3

17.5

34г

2 тижні

776.25грн.

Характеристики

d1 -0.04/-0.08	8
k	8.7
l2	22
l3	6.3
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5	40
Настановний отвір	8
Осьова утримуюча сила в Н ≈	15
l1	50
d2	26
d3	17.5

776.25грн.

Наявн.: 2 тижні

Вісь

Нержавіюча сталь AISI 303

Поворотна ручка

Пластик, технополімер (поліамід ПА)

чорно-сірий колір

термостійкість до 80 °C

Кулька

Нержавіюча сталь AISI 420C

пружина

Нержавіюча сталь AISI 631

Настановні штифти з нержавіючої сталі GN 124.2 використовуються для швидкої фіксації, з'єднання та блокування різних затискних та кріпильних систем .

Кульки утримуються на місці лише зусиллям розпірної пружини, тому даний механізм не забезпечує сильної фіксації. Болти легко і швидко монтуються і виймаються з отвору.

Розрахункові значення щодо напруги поперечного перерізу болта отримані теоретично і не дають будь-якої гарантії. На них не поширюється гарантія якості та виконання умов. Оператор (користувач) повинен визначати в кожному конкретному випадку, чи продукт є придатним для передбачуваного застосування.

Дана модель є покращеною версією попередньої моделі настановних штифтів з нержавіючої сталі GN 124.

Різновиди настановних штифтів

Кулькові ланцюги з нержавіючої сталі GN 111.5 -

Утримуючі троси GN 111.2

Характеристики нержавіючої сталі -

Характеристики пластику

Питань: 0

Немає запитань про цей товар.

GN 124.2 283.1 KB

Load_Capacity_of_Ball_Lock_Pins_Locking_Pins_RU 90.57 KB

Range_Ball_Lock_Pins_RU 500.84 KB

Plastic_Characteristics_RU 250.54 KB

Properties_Stainless_Steel_RU 144.52 KB
