Продукція

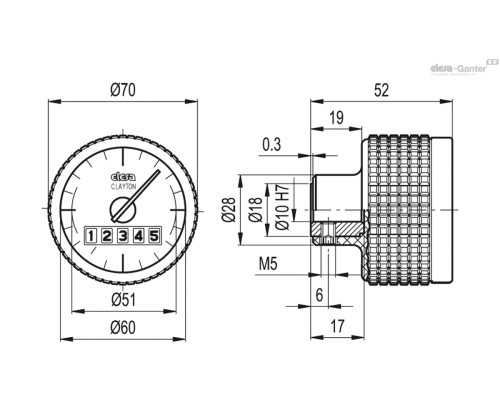

MBT-GW

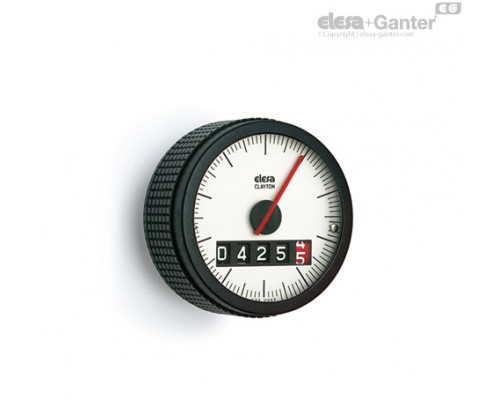

Ручки із вбудованим цифроаналоговим індикатором положення

гравітаційні, технополімер

MBT-GW MBT-GW
MBT-GW MBT-GW
Опис
Increasing numbering

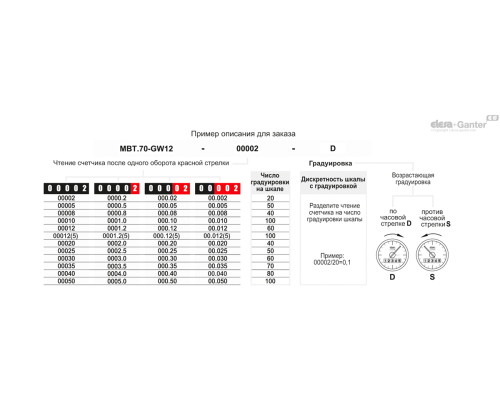

Зчитування на лічильнику після одного оберту червоної стрілки
Вага Наявн. Ціна

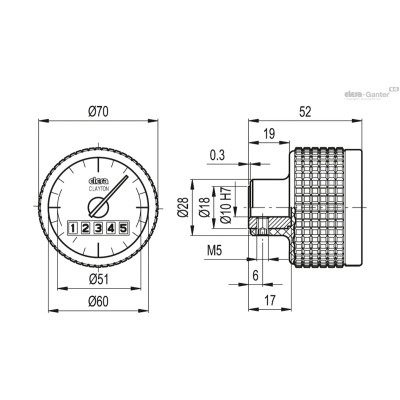

MBT.70-GW12-00.002-D D 00.002 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.002-S S 00.002 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.005-D D 00.005 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.005-S S 00.005 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.008-D D 00.008 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.008-S S 00.008 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.010-D D 00.010 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.010-S S 00.010 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.012(5)-D D 00.012(5) 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.012(5)-S S 00.012(5) 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.012-D D 00.012 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.012-S S 00.012 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.020-D D 00.020 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.020-S S 00.020 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.025-D D 00.025 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.025-S S 00.025 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.030-D D 00.030 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.030-S S 00.030 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.035-D D 00.035 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.035-S S 00.035 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.040-D D 00.040 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.040-S S 00.040 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.050-D D 00.050 195г 2 тижні 4941.90грн.
MBT.70-GW12-00.050-S S 00.050 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.02-D D 000.02 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.02-S S 000.02 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.05-D D 000.05 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.05-S S 000.05 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.08-D D 000.08 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.08-S S 000.08 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.10-D D 000.10 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.10-S S 000.10 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.12(5)-D D 000.12(5) 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.12(5)-S S 000.12(5) 184г 2 тижні 4941.90грн.
MBT.70-GW12-000.12-D D 000.12 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.12-S S 000.12 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.20-D D 000.20 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.20-S S 000.20 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.25-D D 000.25 200г 2 тижні 4941.90грн.
MBT.70-GW12-000.25-S S 000.25 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.30-D D 000.30 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.30-S S 000.30 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.35-D D 000.35 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.35-S S 000.35 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.40-D D 000.40 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.40-S S 000.40 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.50-D D 000.50 195г 2 тижні 4941.90грн.
MBT.70-GW12-000.50-S S 000.50 195г 2 тижні 4941.90грн.
MBT.70-GW12-0000.2-D D 0000.2 195г 2 тижні 4941.90грн.
MBT.70-GW12-0000.2-S S 0000.2 195г 2 тижні 4941.90грн.
MBT.70-GW12-0000.5-D D 0000.5 195г 2 тижні 4941.90грн.
MBT.70-GW12-0000.5-S S 0000.5 195г 2 тижні 4941.90грн.
MBT.70-GW12-0000.8-D D 0000.8 195г 2 тижні 4941.90грн.
MBT.70-GW12-0000.8-S S 0000.8 195г 2 тижні 4941.90грн.
MBT.70-GW12-00002-D D 00002 195г 2 тижні 4941.90грн.
MBT.70-GW12-00002-S S 00002 195г 2 тижні 4941.90грн.
MBT.70-GW12-00005-D D 00005 195г 2 тижні 4941.90грн.
MBT.70-GW12-00005-S S 00005 195г 2 тижні 4941.90грн.
MBT.70-GW12-00008-D D 00008 195г 2 тижні 4941.90грн.
MBT.70-GW12-00008-S S 00008 195г 2 тижні 4941.90грн.
MBT.70-GW12-0001.0-D D 0001.0 200г 2 тижні 4941.90грн.
MBT.70-GW12-0001.0-S S 0001.0 200г 2 тижні 4941.90грн.
MBT.70-GW12-0001.2(5)-D D 0001.2(5) 195г 2 тижні 4941.90грн.
MBT.70-GW12-0001.2(5)-S S 0001.2(5) 195г 2 тижні 4941.90грн.
MBT.70-GW12-0001.2-D D 0001.2 195г 2 тижні 4941.90грн.
MBT.70-GW12-0001.2-S S 0001.2 195г 2 тижні 4941.90грн.
MBT.70-GW12-00010-D D 00010 195г 2 тижні 4941.90грн.
MBT.70-GW12-00010-S S 00010 195г 2 тижні 4941.90грн.
MBT.70-GW12-00012(5)-D D 00012(5) 195г 2 тижні 4941.90грн.
MBT.70-GW12-00012(5)-S S 00012(5) 195г 2 тижні 4941.90грн.
MBT.70-GW12-00012-D D 00012 195г 2 тижні 4941.90грн.
MBT.70-GW12-00012-S S 00012 195г 2 тижні 4941.90грн.
MBT.70-GW12-0002.0-D D 0002.0 195г 2 тижні 4941.90грн.
MBT.70-GW12-0002.0-S S 0002.0 199г 2 тижні 4941.90грн.
MBT.70-GW12-0002.5-D D 0002.5 198г 2 тижні 4941.90грн.
MBT.70-GW12-0002.5-S S 0002.5 195г 2 тижні 4941.90грн.
MBT.70-GW12-00020-D D 00020 195г 2 тижні 4941.90грн.
MBT.70-GW12-00020-S S 00020 195г 2 тижні 4941.90грн.
MBT.70-GW12-00025-D D 00025 195г 2 тижні 4941.90грн.
MBT.70-GW12-00025-S S 00025 195г 2 тижні 4941.90грн.
MBT.70-GW12-0003.0-D D 0003.0 195г 2 тижні 4941.90грн.
MBT.70-GW12-0003.0-S S 0003.0 195г 2 тижні 4941.90грн.
MBT.70-GW12-0003.5-D D 0003.5 195г 2 тижні 4941.90грн.
MBT.70-GW12-0003.5-S S 0003.5 195г 2 тижні 4941.90грн.
MBT.70-GW12-00030-D D 00030 195г 2 тижні 4941.90грн.
MBT.70-GW12-00030-S S 00030 195г 2 тижні 4941.90грн.
MBT.70-GW12-00035-D D 00035 195г 2 тижні 4941.90грн.
MBT.70-GW12-00035-S S 00035 195г 2 тижні 4941.90грн.
MBT.70-GW12-0004.0-D D 0004.0 198г 2 тижні 4941.90грн.
MBT.70-GW12-0004.0-S S 0004.0 195г 2 тижні 4941.90грн.
MBT.70-GW12-00040-D D 00040 195г 2 тижні 4941.90грн.
MBT.70-GW12-00040-S S 00040 195г 2 тижні 4941.90грн.
MBT.70-GW12-0005.0-D D 0005.0 201г 2 тижні 4941.90грн.
MBT.70-GW12-0005.0-S S 0005.0 195г 2 тижні 4941.90грн.
MBT.70-GW12-00050-D D 00050 195г 2 тижні 4941.90грн.
MBT.70-GW12-00050-S S 00050 195г 2 тижні 4941.90грн.
Основні характеристики

Ручка з накаткою з алмазним огранюванням

Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.

Випресований шпиндель.

Обідок

Технополімер. Формується над вікном.

Вікно

Прозорий технополімер на основі поліаміду (PA-T) (який практично не б'ється).

Стійкий до розчинників, мастил, мастил та інших хімічних речовин (уникайте контакту зі спиртом під час операцій з очищення).

Циферблат

Матовий анодований алюміній у природному кольорі.

Градуювання за годинниковою стрілкою (D) або проти годинникової стрілки (S) чорного кольору.

Стандартне виконання

Втулка зі сталі з чорною оксидною плівкою, розгорнутий глухий отвір H7, установка на вал за допомогою гвинта з гніздом для шестигранної головки і чашеподібним кінцем UNI 5929-85.

Зчитування показань

П'ятирозрядний барабанний лічильник та одна червона стрілка, яка обертається на градуйованій шкалі. Цифри червоного барабана показують десяткові значення, а стрілка – соті частки.

Екран відображає усунення механізму, керованого шпинделем, з вихідного положення (0). Один повний оберт шпинделя машини відповідає повороту маховика/ручки і, отже, повороту червоного покажчика. Поворот червоного покажчика відповідає заданому зчитуванню на лічильнику (див. «зчитування показників на лічильнику після одного обороту червоного покажчика» таблиці).

Обертання кулькового підшипника: максимальна точність зчитування.

Захист IP

Кріплення вікна до корпусу ультразвуковим зварюванням гарантує повну герметизацію з класом захисту IP67, див.  EN 60529 стіл .

Загальна інформація

Особливості та сфери застосування

Ручки із вбудованим гравітаційним індикатором положення підходять для шпинделів з горизонтальною або похилою віссю макс. на 60 °.

Спеціальні виконання доступні на запит

Спеціальні виконання доступні на запит

  • Без покажчика
  • Циферблат без різьблення
  • Спеціальний циферблат з емблемою чи нестандартними поділками
  • Заповнення парафіновою олією, максимальна постійна робоча температура 40 °C
  • Спеціальні свідчення після одного обороту.
Інструкції щодо використання

Інструкції щодо використання

Див.  GW12 .
