Продукція
  • LS.VA

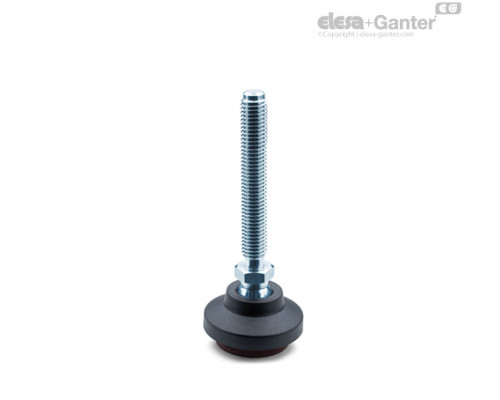

LS.VA

Регульовані опори з амортизацією вібрації

Основа з технополімеру, сталевий стрижень, амортизуючий елемент PUR

LS.VA LS.VA LS.VA
LS.VA LS.VA LS.VA

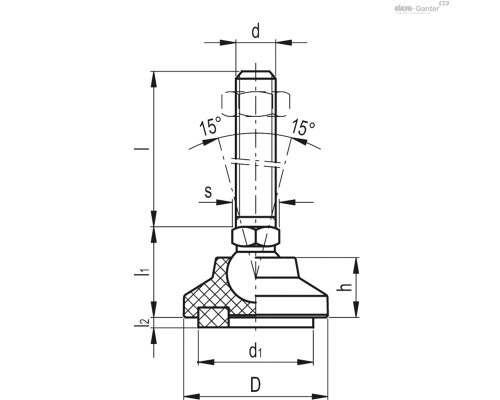

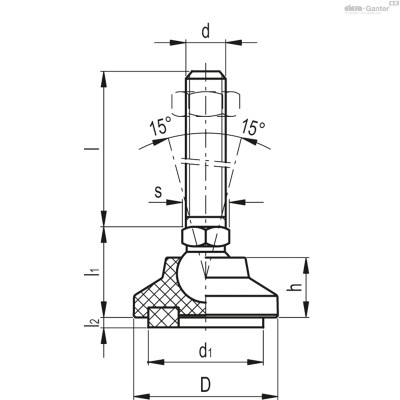

Опис
d'
l2
l20 Н/мм2
l20.4 Н/мм2
l20.6 Н/мм2
s
stat.navan.max* Н
Аморт. вставн. блок
З'єднанняØ
D
l1
L
Вага Наявн. Ціна
LS.VA-32-8,5-M8x43 M8 5.3 5.3 4.8 4.6 10 96 239 8.5 32 21.5 43 45г 2 тижні 289.80грн.
LS.VA-32-8,5-M8x68 M8 5.3 5.3 4.8 4.6 10 96 239 8.5 32 21.5 68 53г 2 тижні 306.90грн.
LS.VA-32-8,5-M10x43 M10 5.3 5.3 4.8 4.6 10 96 239 8.5 32 21.5 43 53г 2 тижні 292.95грн.
LS.VA-32-8,5-M10x68 M10 5.3 5.3 4.8 4.6 10 96 239 8.5 32 21.5 68 65г 2 тижні 306.90грн.
LS.VA-32-8,5-M10x98 M10 5.3 5.3 4.8 4.6 10 96 239 8.5 32 21.5 98 79г 2 тижні 324.00грн.
LS.VA-32-8,5-M12x43 M12 5.3 5.3 4.8 4.6 12 96 239 8.5 32 21.5 43 62г 2 тижні 307.80грн.
LS.VA-32-8,5-M12x68 M12 5.3 5.3 4.8 4.6 12 96 239 8.5 32 21.5 68 79г 2 тижні 324.00грн.
LS.VA-32-8,5-M12x98 M12 5.3 5.3 4.8 4.6 12 96 239 8.5 32 21.5 98 99г 2 тижні 331.20грн.
LS.VA-32-14-M8x43 M8 5.3 5.3 4.8 4.6 14 96 239 14 32 25 43 45г 2 тижні 306.90грн.
LS.VA-32-14-M8x68 M8 5.3 5.3 4.8 4.6 14 96 239 14 32 25 68 53г 2 тижні 335.25грн.
LS.VA-32-14-M10x43 M10 5.3 5.3 4.8 4.6 14 96 239 14 32 25 43 53г 2 тижні 306.00грн.
LS.VA-32-14-M10x68 M10 5.3 5.3 4.8 4.6 14 96 239 14 32 25 68 65г 2 тижні 337.50грн.
LS.VA-32-14-M10x98 M10 5.3 5.3 4.8 4.6 14 96 239 14 32 25 98 79г 2 тижні 374.40грн.
LS.VA-32-14-M12x43 M12 5.3 5.3 4.8 4.6 14 96 239 14 32 25 43 62г 2 тижні 306.00грн.
LS.VA-32-14-M12x68 M12 5.3 5.3 4.8 4.6 14 96 239 14 32 25 68 79г 2 тижні 338.40грн.
LS.VA-32-14-M12x98 M12 5.3 5.3 4.8 4.6 14 96 239 14 32 25 98 99г 2 тижні 375.75грн.
LS.VA-32-14-M14x68 M14 5.3 5.3 4.8 4.6 14 96 239 14 32 25 68 62г 2 тижні 353.25грн.
LS.VA-32-14-M14x98 M14 5.3 5.3 4.8 4.6 14 96 239 14 32 25 98 79г 2 тижні 415.80грн.
LS.VA-32-14-M14x148 M14 5.3 5.3 4.8 4.6 14 96 239 14 32 25 148 99г 2 тижні 476.10грн.
LS.VA-32-14-M16x68 M16 5.3 5.3 4.8 4.6 16 96 239 14 32 25 68 122г 2 тижні 385.20грн.
LS.VA-32-14-M16x108 M16 5.3 5.3 4.8 4.6 16 96 239 14 32 25 108 171г 2 тижні 466.65грн.
LS.VA-32-14-M16x148 M16 5.3 5.3 4.8 4.6 16 96 239 14 32 25 148 224г 2 тижні 486.45грн.
LS.VA-32-14-M16x168 M16 5.3 5.3 4.8 4.6 16 96 239 14 32 25 168 249г 2 тижні 535.50грн.
LS.VA-40-8,5-M8x43 M8 6 6 5.6 5.4 10 180 452 8.5 40 23 43 51г 2 тижні 343.80грн.
LS.VA-40-8,5-M8x68 M8 6 6 5.6 5.4 10 180 452 8.5 40 23 68 62г 2 тижні 360.90грн.
LS.VA-40-8,5-M10x43 M10 6 6 5.6 5.4 10 180 452 8.5 40 23 43 62г 2 тижні 346.95грн.
LS.VA-40-8,5-M10x68 M10 6 6 5.6 5.4 10 180 452 8.5 40 23 68 74г 2 тижні 360.90грн.
LS.VA-40-8,5-M10x98 M10 6 6 5.6 5.4 10 180 452 8.5 40 23 98 88г 2 тижні 377.55грн.
LS.VA-40-8,5-M12x43 M12 6 6 5.6 5.4 12 180 452 8.5 40 23 43 71г 2 тижні 361.80грн.
LS.VA-40-8,5-M12x68 M12 6 6 5.6 5.4 12 180 452 8.5 40 23 68 88г 2 тижні 377.55грн.
LS.VA-40-8,5-M12x98 M12 6 6 5.6 5.4 12 180 452 8.5 40 23 98 108г 2 тижні 385.20грн.
LS.VA-40-14-M8x43 M8 6 6 5.6 5.4 14 180 452 14 40 25 43 51г 2 тижні 360.90грн.
LS.VA-40-14-M8x68 M8 6 6 5.6 5.4 14 180 452 14 40 25 68 62г 2 тижні 389.25грн.
LS.VA-40-14-M10x43 M10 6 6 5.6 5.4 14 180 452 14 40 25 43 62г 2 тижні 359.55грн.
LS.VA-40-14-M10x68 M10 6 6 5.6 5.4 14 180 452 14 40 25 68 74г 2 тижні 391.50грн.
LS.VA-40-14-M10x98 M10 6 6 5.6 5.4 14 180 452 14 40 25 98 88г 2 тижні 428.40грн.
LS.VA-40-14-M12x43 M12 6 6 5.6 5.4 14 180 452 14 40 25 43 71г 2 тижні 359.55грн.
LS.VA-40-14-M12x68 M12 6 6 5.6 5.4 14 180 452 14 40 25 68 88г 2 тижні 392.40грн.
LS.VA-40-14-M12x98 M12 6 6 5.6 5.4 14 180 452 14 40 25 98 108г 2 тижні 429.75грн.
LS.VA-40-14-M14x68 M14 6 6 5.6 5.4 14 180 452 14 40 25 68 71г 2 тижні 407.25грн.
LS.VA-40-14-M14x98 M14 6 6 5.6 5.4 14 180 452 14 40 25 98 88г 2 тижні 469.80грн.
LS.VA-40-14-M14x148 M14 6 6 5.6 5.4 14 180 452 14 40 25 148 108г 2 тижні 530.10грн.
LS.VA-40-14-M16x68 M16 6 6 5.6 5.4 14 180 452 14 40 25 68 131г 2 тижні 439.20грн.
LS.VA-40-14-M16x108 M16 6 6 5.6 5.4 14 180 452 14 40 25 108 180г 2 тижні 520.65грн.
LS.VA-40-14-M16x148 M16 6 6 5.6 5.4 14 180 452 14 40 25 148 233г 2 тижні 540.45грн.
LS.VA-40-14-M16x168 M16 6 6 5.6 5.4 14 180 452 14 40 25 168 258г 2 тижні 589.05грн.
LS.VA-50-8,5-M8x43 M8 6 6 5 4.7 10 400 1000 8.5 50 25 43 67г 2 тижні 443.25грн.
LS.VA-50-8,5-M8x68 M8 6 6 5 4.7 10 400 1000 8.5 50 25 68 75г 2 тижні 460.35грн.
LS.VA-50-8,5-M10x43 M10 6 6 5 4.7 10 400 1000 8.5 50 25 43 75г 2 тижні 446.40грн.
LS.VA-50-8,5-M10x68 M10 6 6 5 4.7 10 400 1000 8.5 50 25 68 87г 2 тижні 460.35грн.
LS.VA-50-8,5-M10x98 M10 6 6 5 4.7 10 400 1000 8.5 50 25 98 101г 2 тижні 477.00грн.
LS.VA-50-8,5-M12x43 M12 6 6 5 4.7 12 400 1000 8.5 50 25 43 84г 2 тижні 461.25грн.
LS.VA-50-8,5-M12x68 M12 6 6 5 4.7 12 400 1000 8.5 50 25 68 101г 2 тижні 477.00грн.
LS.VA-50-8,5-M12x98 M12 6 6 5 4.7 12 400 1000 8.5 50 25 98 121г 2 тижні 484.65грн.
LS.VA-50-14-M8x43 M8 6 6 5 4.7 14 400 1000 14 50 27 43 67г 2 тижні 460.35грн.
LS.VA-50-14-M8x68 M8 6 6 5 4.7 14 400 1000 14 50 27 68 75г 2 тижні 488.70грн.
LS.VA-50-14-M10x43 M10 6 6 5 4.7 14 400 1000 14 50 27 43 75г 2 тижні 459.00грн.
LS.VA-50-14-M10x68 M10 6 6 5 4.7 14 400 1000 14 50 27 68 87г 2 тижні 490.95грн.
LS.VA-50-14-M10x98 M10 6 6 5 4.7 14 400 1000 14 50 27 98 101г 2 тижні 527.85грн.
LS.VA-50-14-M12x43 M12 6 6 5 4.7 14 400 1000 14 50 27 43 84г 2 тижні 459.00грн.
LS.VA-50-14-M12x68 M12 6 6 5 4.7 14 400 1000 14 50 27 68 101г 2 тижні 491.85грн.
LS.VA-50-14-M12x98 M12 6 6 5 4.7 14 400 1000 14 50 27 98 121г 2 тижні 528.75грн.
LS.VA-50-14-M14x68 M14 6 6 5 4.7 14 400 1000 14 50 27 68 84г 2 тижні 506.70грн.
LS.VA-50-14-M14x98 M14 6 6 5 4.7 14 400 1000 14 50 27 98 101г 2 тижні 569.25грн.
LS.VA-50-14-M14x148 M14 6 6 5 4.7 14 400 1000 14 50 27 148 121г 2 тижні 629.55грн.
LS.VA-50-14-M16x68 M16 6 6 5 4.7 16 400 1000 14 50 27 68 144г 2 тижні 538.65грн.
LS.VA-50-14-M16x108 M16 6 6 5 4.7 16 400 1000 14 50 27 108 193г 2 тижні 620.10грн.
LS.VA-50-14-M16x148 M16 6 6 5 4.7 16 400 1000 14 50 27 148 246г 2 тижні 639.90грн.
LS.VA-50-14-M16x168 M16 6 6 5 4.7 16 400 1000 14 50 27 168 271г 2 тижні 688.50грн.
LS.VA-60-14-M8x43 M8 5 5 3.9 3.5 14 680 1709 14 60 33 43 135г 2 тижні 655.65грн.
LS.VA-60-14-M8x68 M8 5 5 3.9 3.5 14 680 1709 14 60 33 68 143г 2 тижні 684.45грн.
LS.VA-60-14-M10x43 M10 5 5 3.9 3.5 14 680 1709 14 60 33 43 143г 2 тижні 654.75грн.
LS.VA-60-14-M10x68 M10 5 5 3.9 3.5 14 680 1709 14 60 33 68 154г 2 тижні 686.70грн.
LS.VA-60-14-M10x98 M10 5 5 3.9 3.5 14 680 1709 14 60 33 98 169г 2 тижні 723.60грн.
LS.VA-60-14-M12x43 M12 5 5 3.9 3.5 14 680 1709 14 60 33 43 151г 2 тижні 654.75грн.
LS.VA-60-14-M12x68 M12 5 5 3.9 3.5 14 680 1709 14 60 33 68 169г 2 тижні 687.60грн.
LS.VA-60-14-M12x98 M12 5 5 3.9 3.5 14 680 1709 14 60 33 98 189г 2 тижні 724.50грн.
LS.VA-60-14-M14x68 M14 5 5 3.9 3.5 14 680 1709 14 60 33 68 184г 2 тижні 702.45грн.
LS.VA-60-14-M14x98 M14 5 5 3.9 3.5 14 680 1709 14 60 33 98 213г 2 тижні 765.00грн.
LS.VA-60-14-M14x148 M14 5 5 3.9 3.5 14 680 1709 14 60 33 148 261г 2 тижні 824.85грн.
LS.VA-60-14-M16x68 M16 5 5 3.9 3.5 16 680 1709 14 60 33 68 209г 2 тижні 733.95грн.
LS.VA-60-14-M16x108 M16 5 5 3.9 3.5 16 680 1709 14 60 33 108 260г 2 тижні 815.40грн.
LS.VA-60-14-M16x148 M16 5 5 3.9 3.5 16 680 1709 14 60 33 148 311г 2 тижні 835.65грн.
LS.VA-60-14-M16x168 M16 5 5 3.9 3.5 16 680 1709 14 60 33 168 336г 2 тижні 884.25грн.
LS.VA-60-24-M16x58 M16 5 5 3.9 3.5 24 680 1709 24 60 43 58 279г 2 тижні 884.25грн.
LS.VA-60-24-M16x98 M16 5 5 3.9 3.5 24 680 1709 24 60 43 98 329г 2 тижні 931.95грн.
LS.VA-60-24-M16x138 M16 5 5 3.9 3.5 24 680 1709 24 60 43 138 382г 2 тижні 941.40грн.
LS.VA-60-24-M16x158 M16 5 5 3.9 3.5 24 680 1709 24 60 43 158 407г 2 тижні 979.65грн.
LS.VA-60-24-M20x98 M20 5 5 3.9 3.5 24 680 1709 24 60 43 98 398г 2 тижні 936.00грн.
LS.VA-60-24-M20x138 M20 5 5 3.9 3.5 24 680 1709 24 60 43 138 474г 2 тижні 968.85грн.
LS.VA-60-24-M20x158 M20 5 5 3.9 3.5 24 680 1709 24 60 43 158 518г 2 тижні 1051.20грн.
LS.VA-60-24-M20x198 M20 5 5 3.9 3.5 24 680 1709 24 60 43 198 597г 2 тижні 1091.70грн.
LS.VA-60-24-M24x98 M24 5 5 3.9 3.5 24 680 1709 24 60 43 98 480г 2 тижні 936.00грн.
LS.VA-60-24-M24x158 M24 5 5 3.9 3.5 24 680 1709 24 60 43 158 651г 2 тижні 1041.75грн.
LS.VA-60-24-M24x198 M24 5 5 3.9 3.5 24 680 1709 24 60 43 198 763г 2 тижні 1091.70грн.
Основні характеристики

Основа

Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.

Амортизуючий елемент

Поліуретанова гума (PUR), природний колір, твердість за Шорою за шкалою А 50.

Гвинт із шарнірною головкою

Різьбовий гвинт з оцинкованої сталі з регулювальним шестигранником

Загальна інформація

Особливості

Розроблені для поглинання вібрації, ударів та шуму, що створюються рухомими елементами або незбалансованими вібруючими масами корпусів обладнання та машин, які можуть призвести до наступного:

  • виникнення несправностей та скорочення терміну служби обладнання та прилеглих до нього компонентів;
  • збитки здоров'ю оператора;
  • виникненню шумів.

Інформація на замовлення

Регульовані опори поставляються у розібраному вигляді для спрощення транспортування та зберігання. Компоненти (основа та стрижень) поставляються в окремій упаковці: менший об'єм, що займається, і покращений захист від подряпин і бруду.

Для окремого замовлення основ і гвинтів див.

Технічні дані та рекомендації щодо вибору

Значення максимального статичного навантаження, представлене в таблиці, показує статичне навантаження для питомого навантаження 0,4 Н/мм 2 під дію якої може потрапляти амортизуючий елемент, для забезпечення оптимального поглинання вібрацій.

Крім того, таблиці представлені значення (l 2 ) пружної деформації з навантаженням макс. 0,6 Н/мм² у разі динамічного навантаження.

Ефективність демпфування залежить від співвідношення між частотою перешкод машини та власною частотою опору, що амортизує.

Власна частота основи залежить від матеріалу, геометрії та питомого навантаження [Н/мм 2 ], якому піддається.

Питоме навантаження виходить шляхом поділу застосовуваного навантаження на опорну площу елемента, що амортизує.

Після обчислення питомого навантаження власна частота опори може бути отримана з графіка, представленого малюнку 1.

Демпфування починається, коли співвідношення між частотою перешкод машини і власною частотою опору, що амортизує більше ніж √2. Чим більша різниця між частотою перешкод машини та власною частотою опори, тим більше демпфування (див. рисунок 2).

Приклад:

  • Очікуване навантаження на опору = 150 Н
  • Питоме навантаження LS.VA-32 = 150/239 = 0,63 Н/мм 2
  • Питоме навантаження LS.VA-40 = 150/452 = 0,33 Н/мм 2
  • Таким чином, LS.VA-40 вибирається як питоме навантаження на прикладі і становить менше 0,4 Н/мм 2 що є оптимальним значенням демпфування.

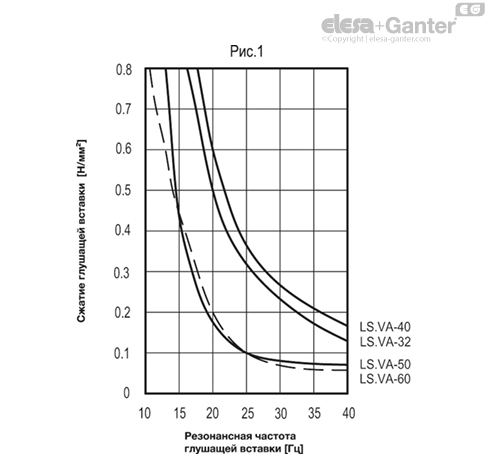

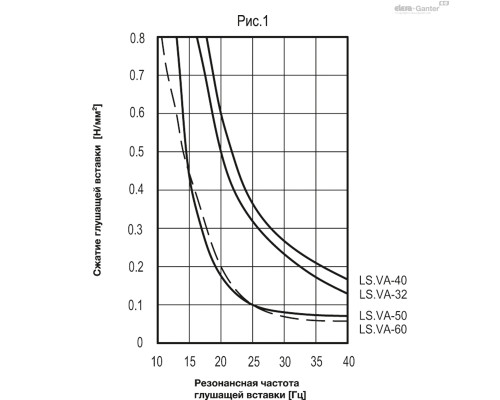

  • При введенні у графік малюнку 1 питомої навантаження 0,33 Н/мм 2 отримують власну частоту 26 Гц (крива LS.VA-40).

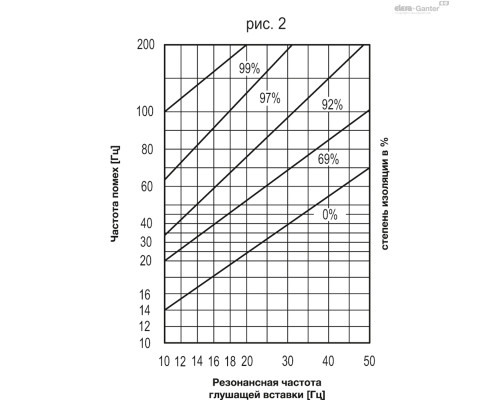

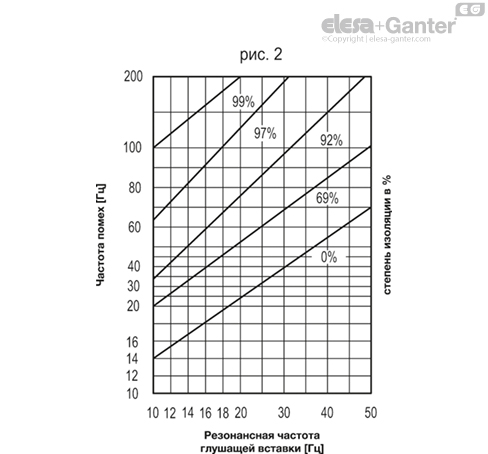

  • При вводе в график на рисунке 2 частоты 26 Гц выбранная опора начнёт демпфирование частот свыше 32 Гц. Демпфирование 69 % получается для частоты машины 61 Гц. Демпфирование 92 % получается для частоты машины 85 Гц.


Аксессуары

Аксессуары по запросу

Гайка из оцинкованной стали (см. Гайки NT.).
