Name: M.1043
Brand: Elesa Ganter
SKU: M.1043-SST
Availability: OutOfStock

Опис

F2#[N]

F2*[N]

f±1

Вага

Наявн.

Ціна

M.1043/20-200-SST

2000

1500

200

8.5

9.5

162

220

262г

2 тижні

1152.90грн.

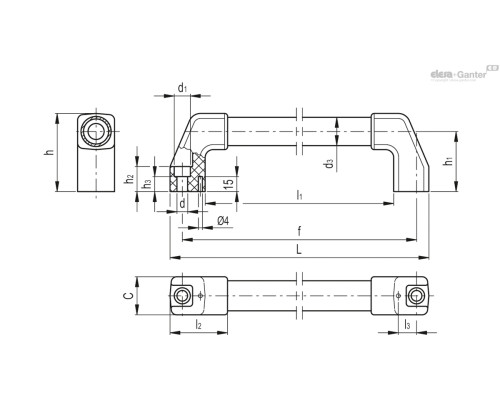

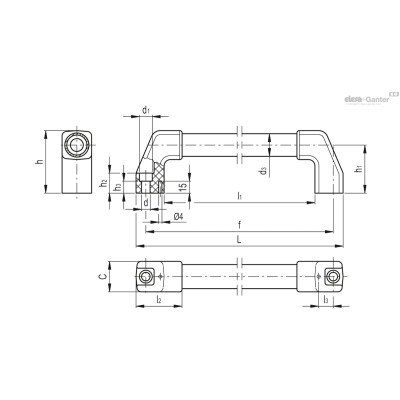

Характеристики

C	28
F2#[N]	2000
F2*[N]	1500
f±1	200
l2	47
l3	13
D	8.5
h1	45
h2	18
h3	9.5
l1	162
L	220
d1	13.5
d3	20
h	58

1152.90грн.

Наявн.: 2 тижні

M.1043/20-180-SST

2000

1500

180

8.5

9.5

142

200

262г

2 тижні

1120.05грн.

Характеристики

C	28
F2#[N]	2000
F2*[N]	1500
f±1	180
l2	47
l3	13
D	8.5
h1	45
h2	18
h3	9.5
l1	142
L	200
d1	13.5
d3	20
h	58

1120.05грн.

Наявн.: 2 тижні

M.1043/20-250-SST

2000

1500

250

8.5

9.5

212

270

262г

2 тижні

1247.85грн.

Характеристики

C	28
F2#[N]	2000
F2*[N]	1500
f±1	250
l2	47
l3	13
D	8.5
h1	45
h2	18
h3	9.5
l1	212
L	270
d1	13.5
d3	20
h	58

1247.85грн.

Наявн.: 2 тижні

M.1043/20-300-SST

4500

3000

300

8.5

9.5

262

320

262г

2 тижні

1344.15грн.

Характеристики

C	28
F2#[N]	4500
F2*[N]	3000
f±1	300
l2	47
l3	13
D	8.5
h1	45
h2	18
h3	9.5
l1	262
L	320
d1	13.5
d3	20
h	58

1344.15грн.

Наявн.: 2 тижні

M.1043/20-350-SST

4000

2500

350

8.5

9.5

312

370

283г

2 тижні

1546.20грн.

Характеристики

C	28
F2#[N]	4000
F2*[N]	2500
f±1	350
l2	47
l3	13
D	8.5
h1	45
h2	18
h3	9.5
l1	312
L	370
d1	13.5
d3	20
h	58

1546.20грн.

Наявн.: 2 тижні

M.1043/20-400-SST

3500

2000

400

8.5

9.5

362

420

312г

2 тижні

1666.80грн.

Характеристики

C	28
F2#[N]	3500
F2*[N]	2000
f±1	400
l2	47
l3	13
D	8.5
h1	45
h2	18
h3	9.5
l1	362
L	420
d1	13.5
d3	20
h	58

1666.80грн.

Наявн.: 2 тижні

M.1043/20-500-SST

2500

1600

500

8.5

9.5

462

520

338г

2 тижні

1966.95грн.

Характеристики

C	28
F2#[N]	2500
F2*[N]	1600
f±1	500
l2	47
l3	13
D	8.5
h1	45
h2	18
h3	9.5
l1	462
L	520
d1	13.5
d3	20
h	58

1966.95грн.

Наявн.: 2 тижні

M.1043/20-600-SST

1800

1100

600

8.5

9.5

562

620

397г

2 тижні

2276.10грн.

Характеристики

C	28
F2#[N]	1800
F2*[N]	1100
f±1	600
l2	47
l3	13
D	8.5
h1	45
h2	18
h3	9.5
l1	562
L	620
d1	13.5
d3	20
h	58

2276.10грн.

Наявн.: 2 тижні

M.1043/20-700-SST

1400

900

700

8.5

9.5

662

720

419г

2 тижні

2281.05грн.

Характеристики

C	28
F2#[N]	1400
F2*[N]	900
f±1	700
l2	47
l3	13
D	8.5
h1	45
h2	18
h3	9.5
l1	662
L	720
d1	13.5
d3	20
h	58

2281.05грн.

Наявн.: 2 тижні

M.1043/30-180-SST

3900

3000

180

10.5

134

204

262г

2 тижні

1213.20грн.

Характеристики

C	38
F2#[N]	3900
F2*[N]	3000
f±1	180
l2	57
l3	18
D	10.5
h1	60
h2	25
h3	15
l1	134
L	204
d1	16
d3	30
h	78

1213.20грн.

Наявн.: 2 тижні

M.1043/30-200-SST

3900

3000

200

10.5

154

224

262г

2 тижні

1251.45грн.

Характеристики

C	38
F2#[N]	3900
F2*[N]	3000
f±1	200
l2	57
l3	18
D	10.5
h1	60
h2	25
h3	15
l1	154
L	224
d1	16
d3	30
h	78

1251.45грн.

Наявн.: 2 тижні

M.1043/30-250-SST

3900

3000

250

10.5

204

274

262г

2 тижні

1342.35грн.

Характеристики

C	38
F2#[N]	3900
F2*[N]	3000
f±1	250
l2	57
l3	18
D	10.5
h1	60
h2	25
h3	15
l1	204
L	274
d1	16
d3	30
h	78

1342.35грн.

Наявн.: 2 тижні

M.1043/30-300-SST

5500

4200

300

10.5

254

324

262г

2 тижні

1431.90грн.

Характеристики

C	38
F2#[N]	5500
F2*[N]	4200
f±1	300
l2	57
l3	18
D	10.5
h1	60
h2	25
h3	15
l1	254
L	324
d1	16
d3	30
h	78

1431.90грн.

Наявн.: 2 тижні

M.1043/30-350-SST

5250

4000

350

10.5

304

374

283г

2 тижні

1667.70грн.

Характеристики

C	38
F2#[N]	5250
F2*[N]	4000
f±1	350
l2	57
l3	18
D	10.5
h1	60
h2	25
h3	15
l1	304
L	374
d1	16
d3	30
h	78

1667.70грн.

Наявн.: 2 тижні

M.1043/30-400-SST

5000

3800

400

10.5

354

424

312г

2 тижні

1818.00грн.

Характеристики

C	38
F2#[N]	5000
F2*[N]	3800
f±1	400
l2	57
l3	18
D	10.5
h1	60
h2	25
h3	15
l1	354
L	424
d1	16
d3	30
h	78

1818.00грн.

Наявн.: 2 тижні

M.1043/30-500-SST

4500

3500

500

10.5

454

524

338г

2 тижні

2183.85грн.

Характеристики

C	38
F2#[N]	4500
F2*[N]	3500
f±1	500
l2	57
l3	18
D	10.5
h1	60
h2	25
h3	15
l1	454
L	524
d1	16
d3	30
h	78

2183.85грн.

Наявн.: 2 тижні

M.1043/30-600-SST

4000

2800

600

10.5

554

624

397г

2 тижні

2585.70грн.

Характеристики

C	38
F2#[N]	4000
F2*[N]	2800
f±1	600
l2	57
l3	18
D	10.5
h1	60
h2	25
h3	15
l1	554
L	624
d1	16
d3	30
h	78

2585.70грн.

Наявн.: 2 тижні

M.1043/30-700-SST

3500

2250

700

10.5

654

724

419г

2 тижні

3086.10грн.

Характеристики

C	38
F2#[N]	3500
F2*[N]	2250
f±1	700
l2	57
l3	18
D	10.5
h1	60
h2	25
h3	15
l1	654
L	724
d1	16
d3	30
h	78

3086.10грн.

Наявн.: 2 тижні

M.1043/30-1000-SST

3500

2250

1000

10.5

954

1024

598г

2 тижні

4353.75грн.

Характеристики

C	38
F2#[N]	3500
F2*[N]	2250
f±1	1000
l2	57
l3	18
D	10.5
h1	60
h2	25
h3	15
l1	954
L	1024
d1	16
d3	30
h	78

4353.75грн.

Наявн.: 2 тижні

Кронштейни ручки

Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення. Поставляється у зібраному вигляді. Підключення стрижня ручки до трубки дозволяє уникнути обертання трубки.

Антиротаційні заглушки для трубок

Синтетичний каучук NBR.

Стандартні виконання

Наскрізні отвори для гвинтів із циліндричною головкою із шестигранним гніздом.

M.1043-EP: алюмінієва трубка, покриття на основі епоксидної смоли, графітовий колір металік, матове оздоблення. Висока стійкість до зносу, подряпин та хімічних реагентів. Уникайте безперервного та тривалого контакту з киплячою водою або парою.
M.1043-AN: анодована алюмінієва трубка, природний колір.

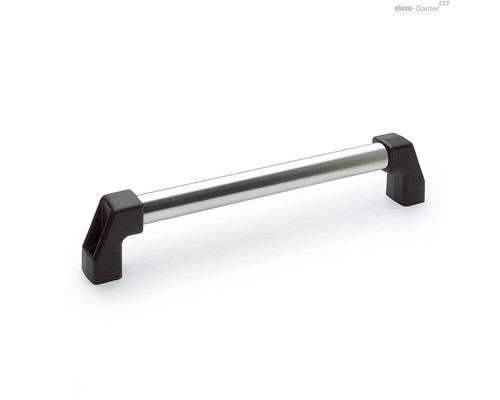

M.1043-SST: трубка із нержавіючої сталі AISI 304.

Різьбові глухі отвори.

M.1043-BM-EP : алюмінієва трубка, покриття на основі епоксидної смоли, графітовий колір металік, матове оздоблення. Висока стійкість до зносу, подряпин та хімічних реагентів. Уникайте безперервного та тривалого контакту з киплячою водою або парою.
M.1043 BM-AN : анодована алюмінієва трубка, природний колір.
M.1043-BM-SST : трубка з нержавіючої сталі AISI 304.

Технічні дані

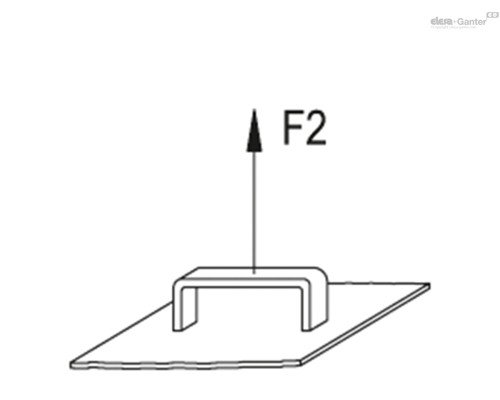

Напруга при розтягуванні: значення F2, вказані в таблиці, були отримані під час випробувань на розрив, виконаних на відповідному динамометричному устаткуванні при температурі навколишнього середовища та в умовах випробувань, показаних на малюнку.

Аксесуари на запит

DS-M.1043 : розпірні втулки для бокового стрижня зі з'єднанням для трубки Ø30, виконані з технополімеру на основі поліаміду (PA) і призначені для збільшення відстані між ручкою та поверхнею пригону (див. таблицю).
