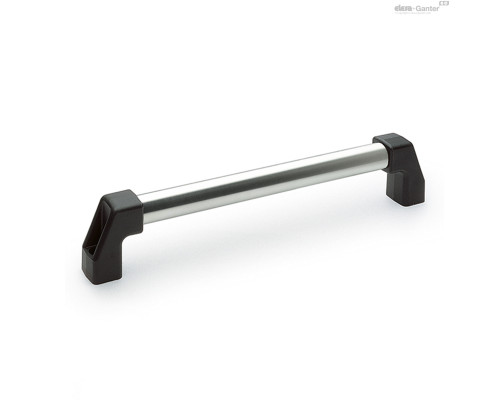

Name: M.1043
Brand: Elesa Ganter
SKU: M.1043-BM-SST
Availability: OutOfStock

Опис

F2#[N]

F2*[N]

f±1

Вага

Наявн.

Ціна

M.1043 BM/20-180-SST

2000

1500

180

9.5

142

200

262г

2 тижні

1242.90грн.

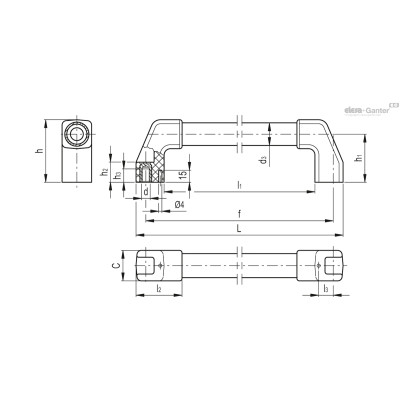

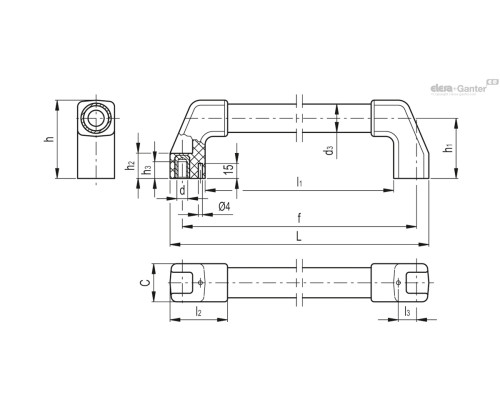

Характеристики

C	28
F2#[N]	2000
F2*[N]	1500
f±1	180
l2	47
l3	13
D	M8
h1	45
h2	18
h3	9.5
l1	142
L	200
d3	20
h	58

1242.90грн.

Наявн.: 2 тижні

M.1043 BM/20-300-SST

4500

3000

300

262

320

262г

2 тижні

1314.90грн.

Характеристики

C	28
F2#[N]	4500
F2*[N]	3000
f±1	300
l2	47
l3	13
D	M8
h1	45
h2	18
h3	10
l1	262
L	320
d3	20
h	58

1314.90грн.

Наявн.: 2 тижні

M.1043 BM/20-250-SST

2000

1500

250

9.5

212

270

262г

2 тижні

1280.70грн.

Характеристики

C	28
F2#[N]	2000
F2*[N]	1500
f±1	250
l2	47
l3	13
D	M8
h1	45
h2	18
h3	9.5
l1	212
L	270
d3	20
h	58

1280.70грн.

Наявн.: 2 тижні

M.1043 BM/20-350-SST

4000

2500

350

312

370

283г

2 тижні

1489.05грн.

Характеристики

C	28
F2#[N]	4000
F2*[N]	2500
f±1	350
l2	47
l3	13
D	M8
h1	45
h2	18
h3	10
l1	312
L	370
d3	20
h	58

1489.05грн.

Наявн.: 2 тижні

M.1043 BM/20-400-SST

3500

2000

400

362

420

312г

2 тижні

1614.15грн.

Характеристики

C	28
F2#[N]	3500
F2*[N]	2000
f±1	400
l2	47
l3	13
D	M8
h1	45
h2	18
h3	10
l1	362
L	420
d3	20
h	58

1614.15грн.

Наявн.: 2 тижні

M.1043 BM/20-200-SST

2000

1500

200

9.5

162

220

262г

2 тижні

1272.60грн.

Характеристики

C	28
F2#[N]	2000
F2*[N]	1500
f±1	200
l2	47
l3	13
D	M8
h1	45
h2	18
h3	9.5
l1	162
L	220
d3	20
h	58

1272.60грн.

Наявн.: 2 тижні

M.1043 BM/20-500-SST

2500

1600

500

462

520

338г

2 тижні

1924.65грн.

Характеристики

C	28
F2#[N]	2500
F2*[N]	1600
f±1	500
l2	47
l3	13
D	M8
h1	45
h2	18
h3	10
l1	462
L	520
d3	20
h	58

1924.65грн.

Наявн.: 2 тижні

M.1043 BM/20-600-SST

1800

1100

600

562

620

397г

2 тижні

2237.85грн.

Характеристики

C	28
F2#[N]	1800
F2*[N]	1100
f±1	600
l2	47
l3	13
D	M8
h1	45
h2	18
h3	10
l1	562
L	620
d3	20
h	58

2237.85грн.

Наявн.: 2 тижні

M.1043 BM/30-180-SST

3900

3000

180

M10

134

204

262г

2 тижні

1349.55грн.

Характеристики

C	38
F2#[N]	3900
F2*[N]	3000
f±1	180
l2	57
l3	18
D	M10
h1	60
h2	25
h3	15
l1	134
L	204
d3	30
h	78

1349.55грн.

Наявн.: 2 тижні

M.1043 BM/20-700-SST

1400

900

700

662

720

419г

2 тижні

2310.75грн.

Характеристики

C	28
F2#[N]	1400
F2*[N]	900
f±1	700
l2	47
l3	13
D	M8
h1	45
h2	18
h3	10
l1	662
L	720
d3	20
h	58

2310.75грн.

Наявн.: 2 тижні

M.1043 BM/30-200-SST

3900

3000

200

M10

154

224

262г

2 тижні

1378.35грн.

Характеристики

C	38
F2#[N]	3900
F2*[N]	3000
f±1	200
l2	57
l3	18
D	M10
h1	60
h2	25
h3	15
l1	154
L	224
d3	30
h	78

1378.35грн.

Наявн.: 2 тижні

M.1043 BM/30-300-SST

5500

4200

300

M10

254

324

262г

2 тижні

1439.55грн.

Характеристики

C	38
F2#[N]	5500
F2*[N]	4200
f±1	300
l2	57
l3	18
D	M10
h1	60
h2	25
h3	17
l1	254
L	324
d3	30
h	78

1439.55грн.

Наявн.: 2 тижні

M.1043 BM/30-350-SST

5250

4000

350

M10

304

374

283г

2 тижні

1639.35грн.

Характеристики

C	38
F2#[N]	5250
F2*[N]	4000
f±1	350
l2	57
l3	18
D	M10
h1	60
h2	25
h3	17
l1	304
L	374
d3	30
h	78

1639.35грн.

Наявн.: 2 тижні

M.1043 BM/30-400-SST

5000

3800

400

M10

354

424

312г

2 тижні

1783.35грн.

Характеристики

C	38
F2#[N]	5000
F2*[N]	3800
f±1	400
l2	57
l3	18
D	M10
h1	60
h2	25
h3	17
l1	354
L	424
d3	30
h	78

1783.35грн.

Наявн.: 2 тижні

M.1043 BM/30-250-SST

3900

3000

250

M10

204

274

262г

2 тижні

1422.45грн.

Характеристики

C	38
F2#[N]	3900
F2*[N]	3000
f±1	250
l2	57
l3	18
D	M10
h1	60
h2	25
h3	15
l1	204
L	274
d3	30
h	78

1422.45грн.

Наявн.: 2 тижні

M.1043 BM/30-500-SST

4500

3500

500

M10

454

524

338г

2 тижні

2161.80грн.

Характеристики

C	38
F2#[N]	4500
F2*[N]	3500
f±1	500
l2	57
l3	18
D	M10
h1	60
h2	25
h3	17
l1	454
L	524
d3	30
h	78

2161.80грн.

Наявн.: 2 тижні

M.1043 BM/30-600-SST

4000

2800

600

M10

554

624

397г

2 тижні

2536.20грн.

Характеристики

C	38
F2#[N]	4000
F2*[N]	2800
f±1	600
l2	57
l3	18
D	M10
h1	60
h2	25
h3	17
l1	554
L	624
d3	30
h	78

2536.20грн.

Наявн.: 2 тижні

M.1043 BM/30-700-SST

3500

2250

700

M10

654

724

419г

2 тижні

3047.85грн.

Характеристики

C	38
F2#[N]	3500
F2*[N]	2250
f±1	700
l2	57
l3	18
D	M10
h1	60
h2	25
h3	17
l1	654
L	724
d3	30
h	78

3047.85грн.

Наявн.: 2 тижні

M.1043 BM/30-1000-SST

3500

2250

1000

M10

954

1024

598г

2 тижні

4312.80грн.

Характеристики

C	38
F2#[N]	3500
F2*[N]	2250
f±1	1000
l2	57
l3	18
D	M10
h1	60
h2	25
h3	17
l1	954
L	1024
d3	30
h	78

4312.80грн.

Наявн.: 2 тижні

Кронштейни ручки

Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення. Поставляється у зібраному вигляді. Підключення стрижня ручки до трубки дозволяє уникнути обертання трубки.

Антиротаційні заглушки для трубок

Синтетичний каучук NBR.

Стандартні виконання

Наскрізні отвори для гвинтів із циліндричною головкою із шестигранним гніздом.

M.1043-EP: алюмінієва трубка, покриття на основі епоксидної смоли, графітовий колір металік, матове оздоблення. Висока стійкість до зносу, подряпин та хімічних реагентів. Уникайте безперервного та тривалого контакту з киплячою водою або парою.
M.1043-AN: анодована алюмінієва трубка, природний колір.
M.1043-SST: трубка із нержавіючої сталі AISI 304.

Різьбові глухі отвори.

M.1043-BM-EP : алюмінієва трубка, покриття на основі епоксидної смоли, графітовий колір металік, матове оздоблення. Висока стійкість до зносу, подряпин та хімічних реагентів. Уникайте безперервного та тривалого контакту з киплячою водою або парою.
M.1043 BM-AN : анодована алюмінієва трубка, природний колір.
M.1043-BM-SST : трубка з нержавіючої сталі AISI 304.

Технічні дані

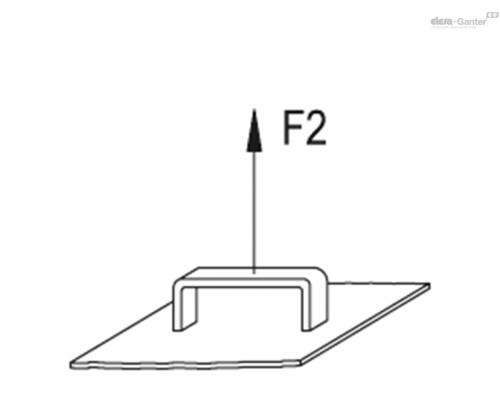

Напруга при розтягуванні: значення F2, вказані в таблиці, були отримані під час випробувань на розрив, виконаних на відповідному динамометричному устаткуванні при температурі навколишнього середовища та в умовах випробувань, показаних на малюнку.

Аксесуари на запит

DS-M.1043 : розпірні втулки для бокового стрижня зі з'єднанням для трубки Ø30, виконані з технополімеру на основі поліаміду (PA) і призначені для збільшення відстані між ручкою та поверхнею пригону (див. таблицю).

Питань: 0

Немає запитань про цей товар.

M.1043 673.59 KB
