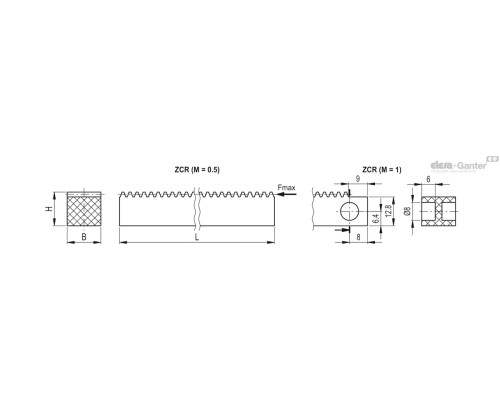

| Опис | Fмакс[Н] | L# | Модуль M | L | B | h | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZCR-0.5-250 | 99 | 251 | 0.5 | 251 | 8 | 8 | 23г | 2 тижні | 472.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCR-1.0-150 | 372 | 156 | 1.0 | 166 | 15 | 15 | 53г | 2 тижні | 364.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCR-1.0-250 | 372 | 256 | 1.0 | 265 | 15 | 15 | 77г | 2 тижні | 443.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основні характеристики
Матеріал
Технополімер на основі поліаміду (PA), армований скловолокном, сірий колір.
Стандартні виконання

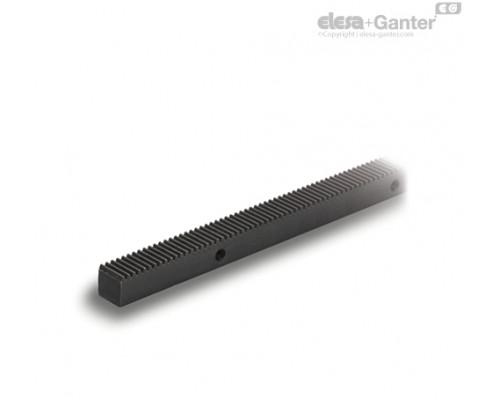

- ZCR : зубчасті рейки квадратного перерізу.
- ZCR-A : зубчасті рейки квадратного перерізу зі сталевим осердям.
- ZCR-PL : зубчасті рейки з монтажним кронштейном для встановлення в площині паралельно до зубів.
- ZCR-PD : зубчасті рейки з монтажним кронштейном для встановлення в площині перпендикулярно до зубів.
- ZCR-T : T-подібні зубчасті рейки.
Загальна інформація
Особливості
Значення навантаження, вказані в таблицях, визначають максимальне навантаження, що додається на один зуб.
Поєднання двох і більше зубчастих рейок можливе лише для рейок типу ZCR-A з модулем 1,0 – 1,5 – 2,0 – 4,0.
Технічні дані
Див: Елементи передачі - .
Інші виконання
Спеціальні виконання доступні на запит
Спеціальна довжина на запит. При поєднанні рейок спеціальної довжини зачеплення не забезпечується.
