GN 751

Вільчасті з'єднання

Сталь

GN 751
GN 751

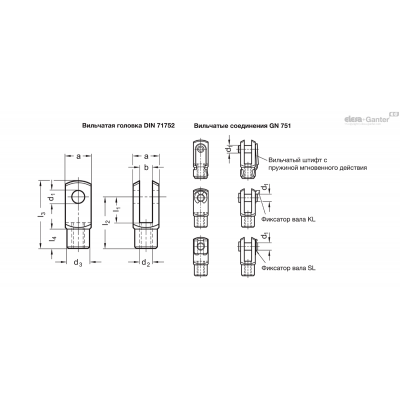

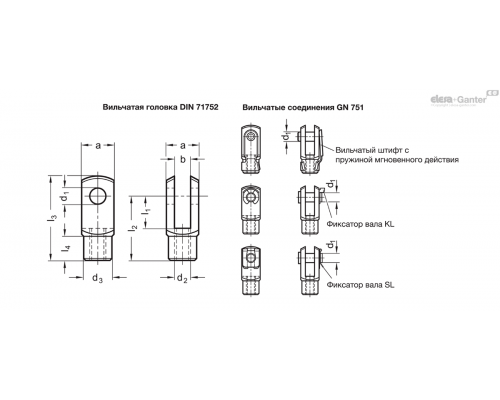

Опис
a
d1 H9/h11
l2
l3
l4
l1
B
d2
d3
Вага Наявн. Ціна
GN 751-10-20-M10-B 20 10 40 52 15 20 10 M 10 18 80г 2 тижні 117.00грн.
GN 751-10-20-M10F-B 20 10 40 52 15 20 10 M 10F = M10x1.25 18 90г 2 тижні 152.10грн.
GN 751-10-20-M10F-KL 20 10 40 52 15 20 10 M 10F = M10x1.25 18 93г 2 тижні 171.45грн.
GN 751-10-20-M10F-SL 20 10 40 52 15 20 10 M 10F = M10x1.25 18 90г 2 тижні 170.55грн.
GN 751-10-20-M10-KL 20 10 40 52 15 20 10 M 10 18 92г 2 тижні 201.15грн.
GN 751-10-20-M10L-B 20 10 40 52 15 20 10 M 10L 18 90г 2 тижні 137.25грн.
GN 751-10-20-M10L-KL 20 10 40 52 15 20 10 M 10L 18 90г 2 тижні 174.60грн.
GN 751-10-20-M10L-SL 20 10 40 52 15 20 10 M 10L 18 90г 2 тижні 180.00грн.
GN 751-10-20-M10-SL 20 10 40 52 15 20 10 M 10 18 90г 2 тижні 209.70грн.
GN 751-10-40-M10-B 20 10 60 72 15 40 10 M 10 18 125г 2 тижні 184.95грн.
GN 751-10-40-M10F-B 20 10 60 72 15 40 10 M 10F = M10x1.25 18 122г 2 тижні 257.40грн.
GN 751-10-40-M10F-KL 20 10 60 72 15 40 10 M 10F = M10x1.25 18 120г 2 тижні 282.60грн.
GN 751-10-40-M10F-SL 20 10 60 72 15 40 10 M 10F = M10x1.25 18 120г 2 тижні 281.70грн.
GN 751-10-40-M10-KL 20 10 60 72 15 40 10 M 10 18 120г 2 тижні 241.20грн.
GN 751-10-40-M10L-B 20 10 60 72 15 40 10 M 10L 18 122г 2 тижні 257.40грн.
GN 751-10-40-M10L-KL 20 10 60 72 15 40 10 M 10L 18 120г 2 тижні 292.95грн.
GN 751-10-40-M10L-SL 20 10 60 72 15 40 10 M 10L 18 120г 2 тижні 270.00грн.
GN 751-10-40-M10-SL 20 10 60 72 15 40 10 M 10 18 120г 2 тижні 252.90грн.
GN 751-12-24-M12-B 24 12 48 62 18 24 12 M 12 20 150г 2 тижні 225.00грн.
GN 751-12-24-M12F-B 24 12 48 62 18 24 12 M 12F = M12x1.25 20 120г 2 тижні 274.05грн.
GN 751-12-24-M12F-KL 24 12 48 62 18 24 12 M 12F = M12x1.25 20 146г 2 тижні 292.05грн.
GN 751-12-24-M12F-SL 24 12 48 62 18 24 12 M 12F = M12x1.25 20 146г 2 тижні 292.95грн.
GN 751-12-24-M12-KL 24 12 48 62 18 24 12 M 12 20 130г 2 тижні 298.35грн.
GN 751-12-24-M12L-B 24 12 48 62 18 24 12 M 12L 20 147г 2 тижні 299.70грн.
GN 751-12-24-M12L-KL 24 12 48 62 18 24 12 M 12L 20 146г 2 тижні 316.35грн.
GN 751-12-24-M12L-SL 24 12 48 62 18 24 12 M 12L 20 146г 2 тижні 317.25грн.
GN 751-12-24-M12-SL 24 12 48 62 18 24 12 M 12 20 139г 2 тижні 314.10грн.
GN 751-12-48-M12-B 24 12 72 86 18 48 12 M 12 20 185г 2 тижні 283.50грн.
GN 751-12-48-M12F-B 24 12 72 86 18 48 12 M 12F = M12x1.25 20 200г 2 тижні 400.50грн.
GN 751-12-48-M12F-KL 24 12 72 86 18 48 12 M 12F = M12x1.25 20 194г 2 тижні 400.05грн.
GN 751-12-48-M12F-SL 24 12 72 86 18 48 12 M 12F = M12x1.25 20 194г 2 тижні 400.95грн.
GN 751-12-48-M12-KL 24 12 72 86 18 48 12 M 12 20 179г 2 тижні 360.90грн.
GN 751-12-48-M12L-KL 24 12 72 86 18 48 12 M 12L 20 194г 2 тижні 443.25грн.
GN 751-12-48-M12L-SL 24 12 72 86 18 48 12 M 12L 20 194г 2 тижні 442.35грн.
GN 751-12-48-M12-SL 24 12 72 86 18 48 12 M 12 20 179г 2 тижні 378.90грн.
GN 751-14-28-M14-B 28 14 56 72 22.5 28 14 M 14 24 219г 2 тижні 472.95грн.
GN 751-14-28-M14F-B 28 14 56 72 22.5 28 14 M 14F = M14x1.5 24 218г 2 тижні 540.45грн.
GN 751-14-28-M14F-KL 28 14 56 72 22.5 28 14 M 14F = M14x1.5 24 215г 2 тижні 446.40грн.
GN 751-14-28-M14F-SL 28 14 56 72 22.5 28 14 M 14F = M14x1.5 24 214г 2 тижні 449.55грн.
GN 751-14-28-M14-KL 28 14 56 72 22.5 28 14 M 14 24 215г 2 тижні 502.65грн.
GN 751-14-28-M14L-B 28 14 56 72 22.5 28 14 M 14L 24 219г 2 тижні 498.60грн.
GN 751-14-28-M14L-KL 28 14 56 72 22.5 28 14 M 14L 24 215г 2 тижні 452.70грн.
GN 751-14-28-M14L-SL 28 14 56 72 22.5 28 14 M 14L 24 214г 2 тижні 455.85грн.
GN 751-14-28-M14-SL 28 14 56 72 22.5 28 14 M 14 24 214г 2 тижні 530.10грн.
GN 751-14-56-M14-B 28 14 85 101 22.5 56 14 M 14 24 299г 2 тижні 533.70грн.
GN 751-14-56-M14F-B 28 14 85 101 22.5 56 14 M 14F = M14x1.5 24 299г 2 тижні 715.95грн.
GN 751-14-56-M14F-KL 28 14 85 101 22.5 56 14 M 14F = M14x1.5 24 292г 2 тижні 621.00грн.
GN 751-14-56-M14F-SL 28 14 85 101 22.5 56 14 M 14F = M14x1.5 24 291г 2 тижні 624.15грн.
GN 751-14-56-M14-KL 28 14 85 101 22.5 56 14 M 14 24 292г 2 тижні 676.80грн.
GN 751-14-56-M14L-B 28 14 85 101 22.5 56 14 M 14L 24 299г 2 тижні 620.10грн.
GN 751-14-56-M14L-KL 28 14 85 101 22.5 56 14 M 14L 24 292г 2 тижні 543.60грн.
GN 751-14-56-M14L-SL 28 14 85 101 22.5 56 14 M 14L 24 291г 2 тижні 546.75грн.
GN 751-14-56-M14-SL 28 14 85 101 22.5 56 14 M 14 24 291г 2 тижні 717.30грн.
GN 751-16-32-M16-B 32 16 64 83 24 32 16 M 16 26 345г 2 тижні 416.70грн.
GN 751-16-32-M16F-B 32 16 64 83 24 32 16 M 16F = M16x1.5 26 340г 2 тижні 465.75грн.
GN 751-16-32-M16F-KL 32 16 64 83 24 32 16 M 16F = M16x1.5 26 333г 2 тижні 488.70грн.
GN 751-16-32-M16F-SL 32 16 64 83 24 32 16 M 16F = M16x1.5 26 328г 2 тижні 503.55грн.
GN 751-16-32-M16-KL 32 16 64 83 24 32 16 M 16 26 330г 2 тижні 648.45грн.
GN 751-16-32-M16L-B 32 16 64 83 24 32 16 M 16L 26 330г 2 тижні 436.50грн.
GN 751-16-32-M16L-KL 32 16 64 83 24 32 16 M 16L 26 335г 2 тижні 653.85грн.
GN 751-16-32-M16L-SL 32 16 64 83 24 32 16 M 16L 26 328г 2 тижні 662.40грн.
GN 751-16-32-M16-SL 32 16 64 83 24 32 16 M 16 26 326г 2 тижні 694.80грн.
GN 751-16-64-M16-B 32 16 96 115 24 64 16 M 16 26 467г 2 тижні 565.20грн.
GN 751-16-64-M16F-B 32 16 96 115 24 64 16 M 16F = M16x1.5 26 468г 2 тижні 772.20грн.
GN 751-16-64-M16F-KL 32 16 96 115 24 64 16 M 16F = M16x1.5 26 459г 2 тижні 887.40грн.
GN 751-16-64-M16F-SL 32 16 96 115 24 64 16 M 16F = M16x1.5 26 454г 2 тижні 902.25грн.
GN 751-16-64-M16-KL 32 16 96 115 24 64 16 M 16 26 446г 2 тижні 787.95грн.
GN 751-16-64-M16L-KL 32 16 96 115 24 64 16 M 16L 26 463г 2 тижні 916.20грн.
GN 751-16-64-M16L-SL 32 16 96 115 24 64 16 M 16L 26 454г 2 тижні 930.60грн.
GN 751-16-64-M16-SL 32 16 96 115 24 64 16 M 16 26 441г 2 тижні 839.70грн.
GN 751-20-40-M20-KL 40 20** 80 105 30 40 20 M 20 34 660г 2 тижні 1059.75грн.
GN 751-20-40-M20L-KL 40 20** 80 105 30 40 20 M 20L 34 660г 2 тижні 1244.70грн.
GN 751-4-16-M4-KL 8 4 24 29 6 16 4 M 4 8 10г 2 тижні 102.60грн.
GN 751-4-16-M4-SL 8 4 24 29 6 16 4 M 4 8 8г 2 тижні 104.85грн.
GN 751-4-8-M4-B 8 4 16 21 6 8 4 M 4 8 7г 2 тижні 100.80грн.
GN 751-4-8-M4-KL 8 4 16 21 6 8 4 M 4 8 6г 2 тижні 99.45грн.
GN 751-4-8-M4-SL 8 4 16 21 6 8 4 M 4 8 7г 2 тижні 101.70грн.
GN 751-5-10-M5-B 10 5 20 26 7.5 10 5 M 5 9 12г 2 тижні 69.30грн.
GN 751-5-10-M5-KL 10 5 20 26 7.5 10 5 M 5 9 10г 2 тижні 100.80грн.
GN 751-5-10-M5L-B 10 5 20 26 7.5 10 5 M 5L 9 12г 2 тижні 151.65грн.
GN 751-5-10-M5L-KL 10 5 20 26 7.5 10 5 M 5L 9 12г 2 тижні 135.45грн.
GN 751-5-10-M5L-SL 10 5 20 26 7.5 10 5 M 5L 9 12г 2 тижні 136.80грн.
GN 751-5-10-M5-SL 10 5 20 26 7.5 10 5 M 5 9 12г 2 тижні 105.75грн.
GN 751-5-20-M5-B 10 5 30 36 7.5 20 5 M 5 9 16г 2 тижні 79.65грн.
GN 751-5-20-M5-KL 10 5 30 36 7.5 20 5 M 5 9 16г 2 тижні 104.85грн.
GN 751-5-20-M5L-B 10 5 30 36 7.5 20 5 M 5L 9 16г 2 тижні 155.70грн.
GN 751-5-20-M5L-KL 10 5 30 36 7.5 20 5 M 5L 9 16г 2 тижні 140.85грн.
GN 751-5-20-M5L-SL 10 5 30 36 7.5 20 5 M 5L 9 16г 2 тижні 141.75грн.
GN 751-5-20-M5-SL 10 5 30 36 7.5 20 5 M 5 9 16г 2 тижні 111.15грн.
GN 751-6-12-M6-B 12 6 24 31 9 12 6 M 6 10 20г 2 тижні 79.65грн.
GN 751-6-12-M6-KL 12 6 24 31 9 12 6 M 6 10 20г 2 тижні 108.00грн.
GN 751-6-12-M6L-B 12 6 24 31 9 12 6 M 6L 10 20г 2 тижні 116.10грн.
GN 751-6-12-M6L-KL 12 6 24 31 9 12 6 M 6L 10 15г 2 тижні 136.80грн.
GN 751-6-12-M6L-SL 12 6 24 31 9 12 6 M 6L 10 16г 2 тижні 135.45грн.
GN 751-6-12-M6-SL 12 6 24 31 9 12 6 M 6 10 19г 2 тижні 113.40грн.
GN 751-6-24-M6-B 12 6 36 43 9 24 6 M 6 10 27г 2 тижні 72.90грн.
GN 751-6-24-M6-KL 12 6 36 43 9 24 6 M 6 10 26г 2 тижні 118.80грн.
GN 751-6-24-M6L-B 12 6 36 43 9 24 6 M 6L 10 26г 2 тижні 153.45грн.
GN 751-6-24-M6L-KL 12 6 36 43 9 24 6 M 6L 10 26г 2 тижні 147.15грн.
GN 751-6-24-M6L-SL 12 6 36 43 9 24 6 M 6L 10 26г 2 тижні 136.80грн.
GN 751-6-24-M6-SL 12 6 36 43 9 24 6 M 6 10 26г 2 тижні 123.75грн.
GN 751-8-16-M8-B 16 8 32 42 12 16** 8 M 8 14 47г 2 тижні 105.30грн.
GN 751-8-16-M8F-B 16 8 32 42 12 16** 8 M 8F = M8x1 14 47г 2 тижні 230.85грн.
GN 751-8-16-M8F-KL 16 8 32 42 12 16** 8 M 8F = M8x1 14 47г 2 тижні 211.50грн.
GN 751-8-16-M8F-SL 16 8 32 42 12 16** 8 M 8F = M8x1 14 47г 2 тижні 213.75грн.
GN 751-8-16-M8-KL 16 8 32 42 12 16** 8 M 8 14 40г 2 тижні 156.60грн.
GN 751-8-16-M8L-B 16 8 32 42 12 16** 8 M 8L 14 50г 2 тижні 130.05грн.
GN 751-8-16-M8L-KL 16 8 32 42 12 16** 8 M 8L 14 47г 2 тижні 162.00грн.
GN 751-8-16-M8L-SL 16 8 32 42 12 16** 8 M 8L 14 47г 2 тижні 164.25грн.
GN 751-8-16-M8-SL 16 8 32 42 12 16** 8 M 8 14 47г 2 тижні 165.15грн.
GN 751-8-32-M8-B 16 8 48 58 12 32 8 M 8 14 62г 2 тижні 118.35грн.
GN 751-8-32-M8F-B 16 8 48 58 12 32 8 M 8F = M8x1 14 62г 2 тижні 195.75грн.
GN 751-8-32-M8F-KL 16 8 48 58 12 32 8 M 8F = M8x1 14 63г 2 тижні 176.85грн.
GN 751-8-32-M8F-SL 16 8 48 58 12 32 8 M 8F = M8x1 14 63г 2 тижні 179.10грн.
GN 751-8-32-M8-KL 16 8 48 58 12 32 8 M 8 14 60г 2 тижні 164.25грн.
GN 751-8-32-M8L-B 16 8 48 58 12 32 8 M 8L 14 62г 2 тижні 165.15грн.
GN 751-8-32-M8L-KL 16 8 48 58 12 32 8 M 8L 14 63г 2 тижні 195.75грн.
GN 751-8-32-M8L-SL 16 8 48 58 12 32 8 M 8L 14 63г 2 тижні 198.00грн.
GN 751-8-32-M8-SL 16 8 48 58 12 32 8 M 8 14 63г 2 тижні 174.60грн.
GN 751-12-48-M12L-B 24 12 72 86 18 48 12 M 12L 20 206г 2 тижні 0.00грн.
GN 751-16-64-M16L-B 32 16 96 115 24 64 16 M 16L 26 468г 2 тижні 0.00грн.
Характеристики

Варіант виконання зі сталі

Типи

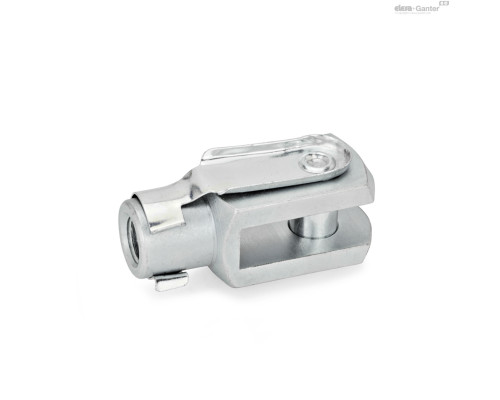

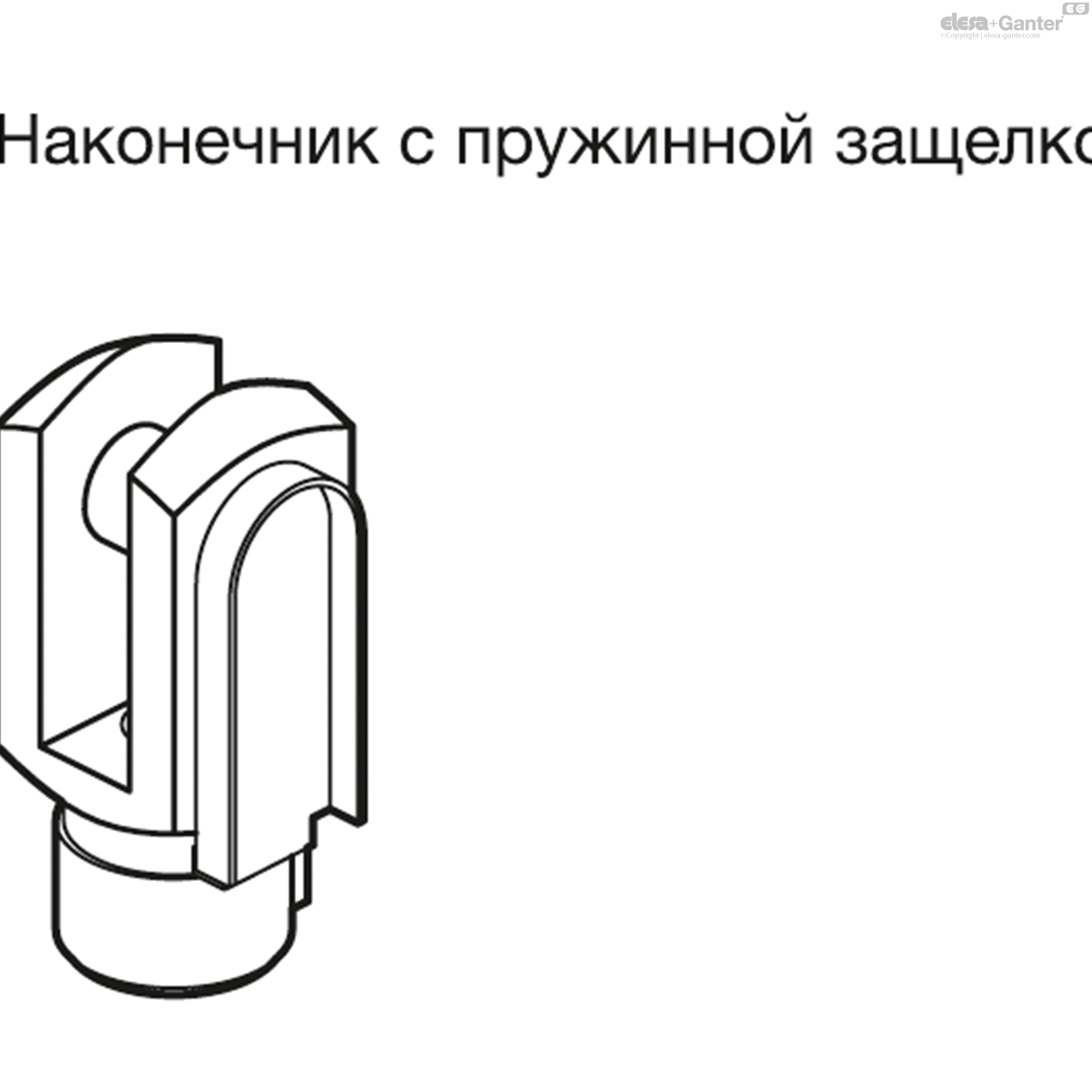

Тип B: наконечник з пружинним клямкою

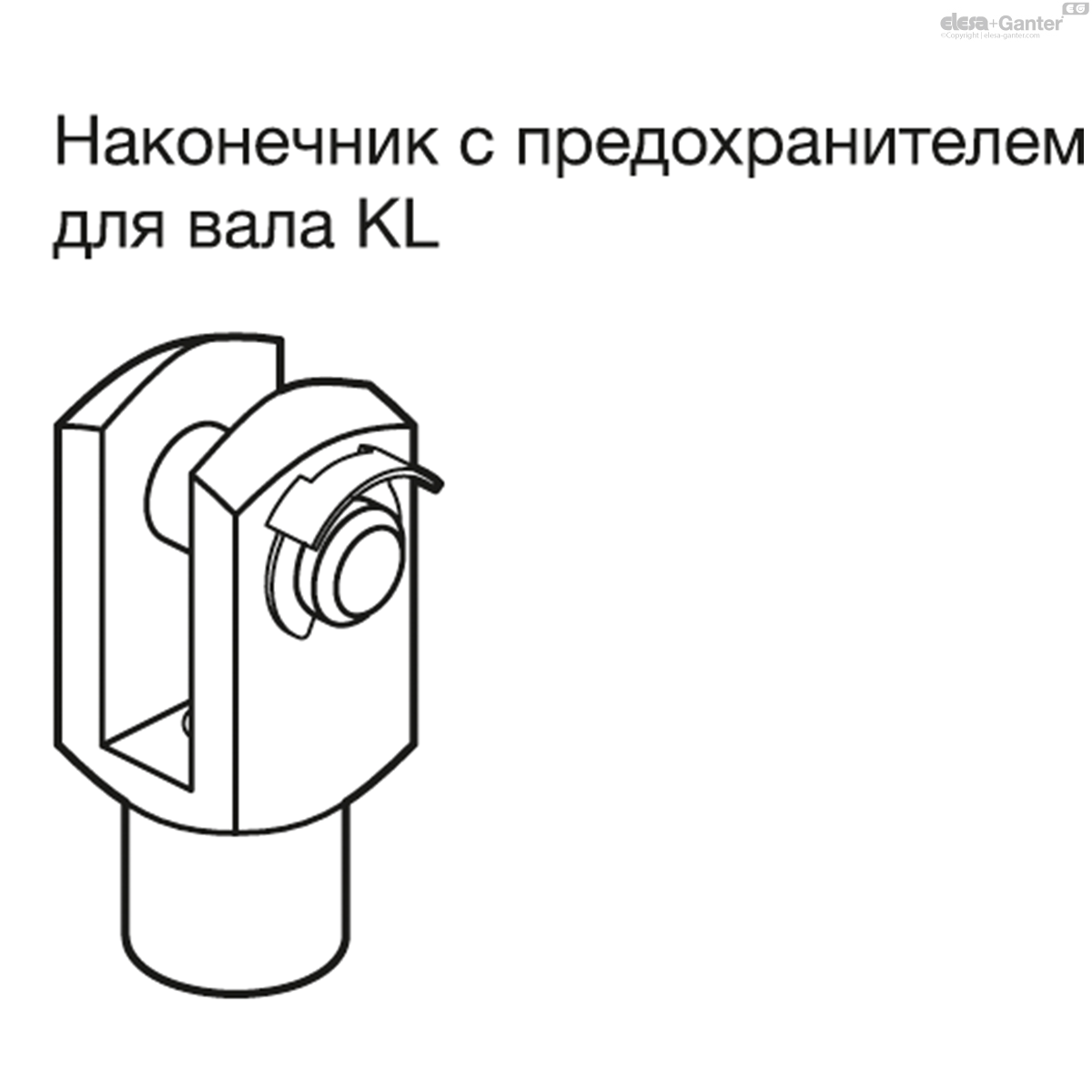

Тип KL: штифт із запобіжником валу KL

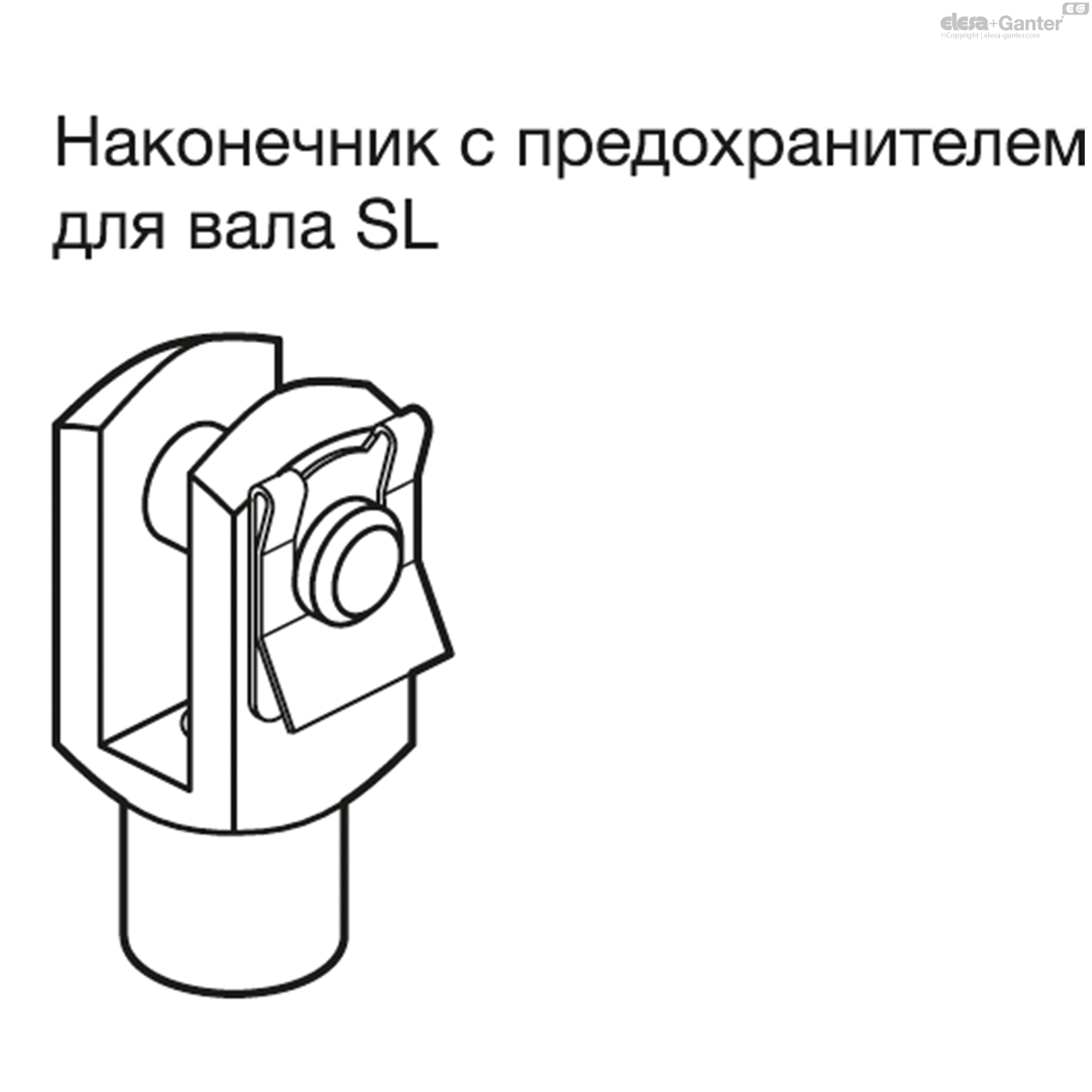

Тип SL: штифт із запобіжником валу SL (тільки для d1 = 4...16)

Сталь

  • Клас міцності на розрив 5
  • гальванічно оцинкована з блакитною пасивацією

Запобіжники валу

  • пружина, листовий метал
  • загартований і відпущений
  • гальванічно оцинкована з блакитною пасивацією

Варіант виконання з алюмінію

Типи

  • Тип KL: штифт з бічним монтажним кільцем
  • Type SL: штифт із запобіжним стопорним кільцем

Алюміній AL

анодоване покриття, чорний колір

Запобіжники валу KL/SL

  • Пружинна сталь
  • загартований і відпущений
  • гальванічно оцинкована з блакитною пасивацією

Варіант виконання з нержавіючої сталі

Тип

  • Тип A: штифт із запобіжним стопорним кільцем DIN 471

Нержавіюча сталь AISI 303 NI

без покриття

Запобіжне стопорне кільце DIN 471

Нержавіюча сталь

Німецький матеріал № 1.4122

Інформація

Вільчасті з'єднання GN 751 складається з вилчастої головки, виконаної за стандартом  DIN 71752, і штифта з валом KL (типи KL і SL), або штифта з пружинною клямкою (тип B). Вироби обох версій можна монтувати та демонтувати без використання інструментів.

З'єднувачі з розміром d1= 12 поставляються з тонким різьбленням M12 × 1,5, виконаним за стандартом DIN. , як показує практика, краще використовувати різьблення M12 × 1,25. Стандартом   DIN 71752  не передбачений розмір d1= 20.

За запитом

Вільчасті головки, виконані за стандартом   DIN 71752  з розмірами d1= 25, 30, 35, 42 і 50, виготовляються тільки зі сталі

Технічна інформація

Типи валів з вільчастим з'єднанням



Пружинний штифт, що замикається, легко монтується і демонтується. Тому він особливо підходить для видів застосування, де потрібне часте ослаблення шарнірного з'єднання.



Штифт з бічним монтажним кільцем можна монтувати та демонтувати вручну, без будь-яких інструментів.



Для демонтажу штифта із запобіжним стопорним кільцем потрібен інструмент (наприклад, викрутка). Тобто їх кріплення до компонентів у відповідь надійнішим.
