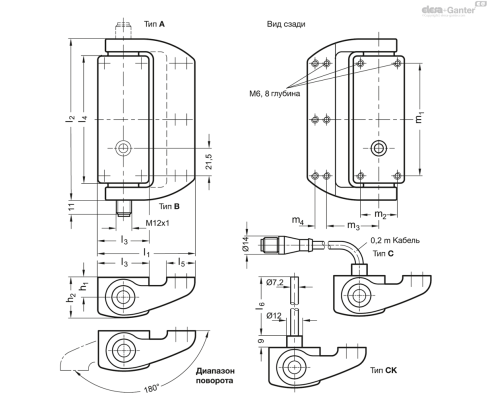

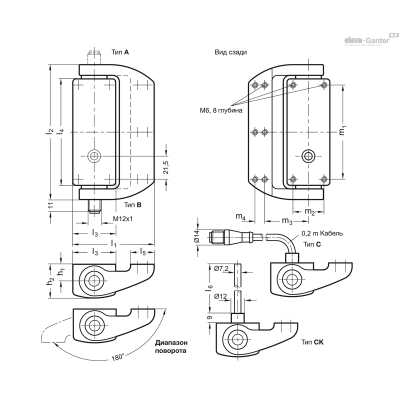

| Опис | l2 | l3 | l4 | l5 | l6 | l7 | l8 | m1 | m2 | m3 | m4 | l1 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 139.5-76-126-A | 126 | 40 | 99.4 | 22 | - | 15.5 | 31.5 | 88 | 29 | 41 | 9 | 76 | 867г | 2 тижні | 29497.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 139.5-76-126-B | 126 | 40 | 99.4 | 22 | - | 15.5 | 31.5 | 89 | 29 | 41 | 9 | 76 | 867г | 2 тижні | 29497.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 139.5-76-126-C | 126 | 40 | 99.4 | 22 | - | 15.5 | 31.5 | 88 | 29 | 41 | 9 | 76 | 897г | 2 тижні | 30161.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 139.5-76-126-CK-2 | 126 | 40 | 99.4 | 22 | 2 | 15.5 | 31.5 | 88 | 29 | 41 | 9 | 76 | 1034г | 2 тижні | 29223.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 139.5-76-126-CK-5 | 126 | 40 | 99.4 | 22 | 5 | 15.5 | 31.5 | 88 | 29 | 41 | 9 | 76 | 1283г | 2 тижні | 30140.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Типи
- Тип A : сполучний штепсель у верхній частині
- Тип B : сполучний штепсель у нижній частині
- Тип C : з'єднувальний штепсель зі зворотного боку (з кабелем 0,2 м)
- Тип CK : кабель зі зворотного боку
Нержавіюча сталь, прецизійне лиття
- AISI 316L
- полірована, шорсткість поверхні Ra < 0,8 мкм
Штифт
Нержавіюча сталь AISI 316L

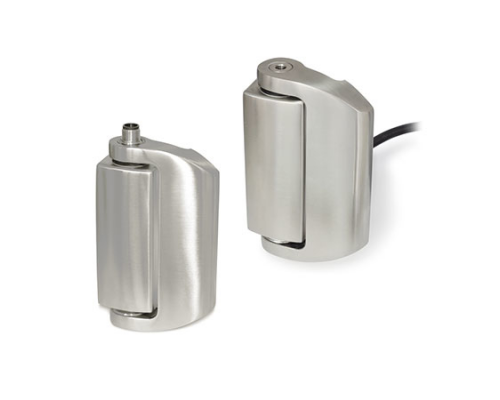

Петлі GN 139.5 із вбудованими запобіжними вимикачами призначені для моніторингу дверей та кришок машин та установок. Відкриття дверей активує електричні контакти, які, у свою чергу, можуть перервати захисний ланцюг за допомогою розмикання контакту (NС) і одразу подати сигнал про відкриття дверцят замиканням нормально розімкнутого контакту (NO). Контактні блоки мають контакти залежної дії з примусовим розмиканням, т.е. е. вони обов'язково поділяються при активації і не схильні до гістерези. Кут, у якому досягаються точки перемикання, є регульованим.
Петлі з вбудованими контактними блоками є компактним елементом, що легко монтується, з привабливим дизайном. Монтаж на звороті робить петлі більш захищеними від несанкціонованого доступу. Петлі GN 139.6 без функції перемикання застосовуються як додаткові петель, наприклад, для великих дверей або воріт, для яких потрібно кілька петель.
- Петлі з робочим кутом > 0°
- Петлі з іншими навантаженнями на контакт
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Електричні властивості / заходи безпеки | ||||
| Категорія утилізації | AC 15: 24 В змін. струму / 2A / DC 13: 24 постійн. струму / 2A (штепсель), AC 15: 250 В змін. струму / 4A / DC 13: 250 постійн. струму / 0,3 A (кабель) | согл. стандарту EN 60947-5-1 | ||
| Контакти, закладення |  | |||
| 8-полюсний роз'єм M12 | ||||
| 9 житловий кабель завдовжки 2 м або 5 м | ||||
| Призначення контактів та кабелів | ||||
| Тип кабелю | 9x0,34 mm², PVC H05VV-F, чорний | согл. стандарту IEC 60332-1 | ||
| Захист від короткого замикання | 1000 A | согл. стандарту EN 60947-5-1 | ||
| Номінальна напруга ізоляції | 30 V AC / 36 В DC (штепсель) / 250 В ac (кабель) | |||
| Захист від короткого замикання | 2 A, 500 В, Тип gG (штепсель) / 6 A, 500 В, Тип gG (кабель) | |||
| Температура довкілля | від - 25 °C до + 80 °C | |||
| Ступінь забруднення, зовнішнє | 3 | согл. стандарту EN 60947-5-1 | ||
| параметри безпеки | B10: 1000000, B10 d: 5000000, B10 / B10 d: 20% | согл. стандарту EN ISO 13849-1 | ||
|
|
| |||||||||||||||||||||||
Інші важливі відомості та корисні поради можна знайти в Посібнику з експлуатації GN 139.5, що входить до комплекту поставки. Електронну версію Посібника у форматі PDF можна знайти у розділі «Завантаження» на сайті www.elesa-ganter.com.
Петлі з запобіжником повинні встановлюватися та обслуговуватися кваліфікованим технічним персоналом відповідно до інструкції, наведеної в посібнику з експлуатації, а також відповідно до внутрішніх та міжнародних правил, вимог та стандартів, що застосовуються. Компанія Elesa+Ganter не несе встановленої законом відповідальності за необхідну або некоректну інформацію, а також за будь-які наслідки, що випливають із цього.
