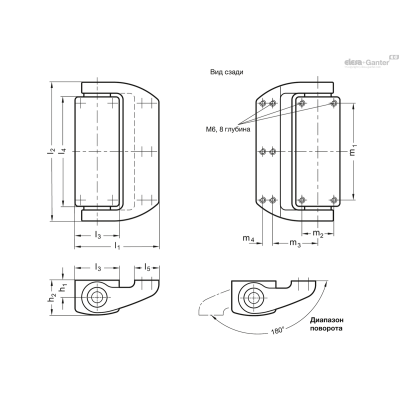

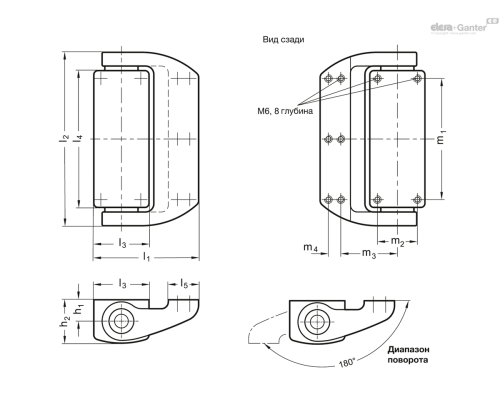

| Опис | l2 | l3 | l4 | l5 | m1 | m2 | m3 | m4 | h1 | h2 | l1 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 139.6-76-126 | 126 | 40 | 99.4 | 22 | 88 | 29 | 41 | 9 | 15.5 | 31.5 | 76 | 909г | 2 тижні | 22439.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Нержавеющая сталь, прецизионное литьё
- AISI 316L
- полированная, шероховатость поверхности Ra < 0,8 мкм
Штифт
Нержавеющая сталь AISI 316L
Информация

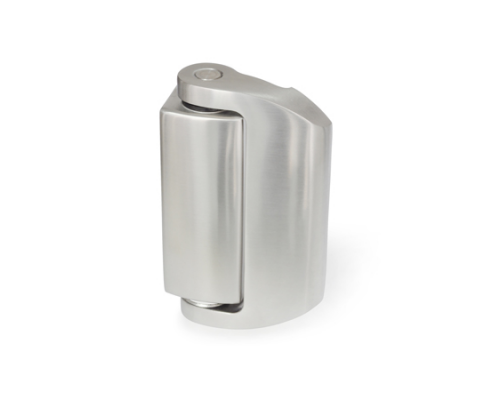

Петли без предохранительного выключателя (за исключением варианта с соединительным штепселем) GN 139.6 по внешнему виду ничем не отличаются от петель с предохранительным выключателем GN 139.5 .Благодаря скрытому винтовому подключению с обратной стороны эти петли также исключают несанкционированный доступ.
Компактная конструкция сочетает в себе безопасность и привлекательный внешний вид.
Конструкция петли с широкими створками предназначена для монтажа стеклянных дверей и дверей из поликарбоната.
Техническая информация
Механические характеристики
| Механічні характеристики | ||||
| Максимальне навантаження | Інформація з коефіцієнтом безпеки | | Напрямок дії навантаження |  |  |  |
| - | Fmax. | 2000 N | 2000 N | 2000 N |
| - | ||||
| із заднього боку, 10 х різьблення M6, глибиною 8 мм | ||||
| Рекомендований момент затягування | 10 Нм (Гвинти M6) | |||
