Ваш кошик порожній :(
Продукція
  • GN 214.3

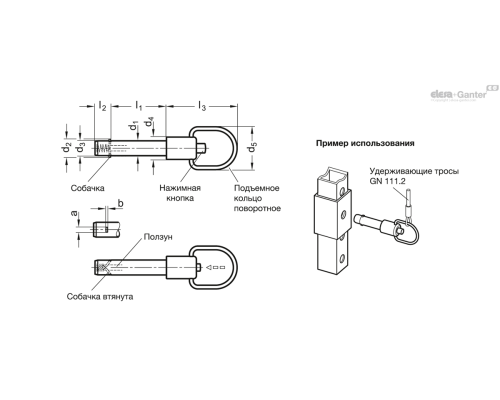

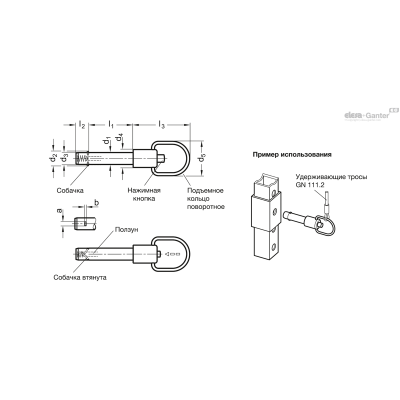

GN 214.3

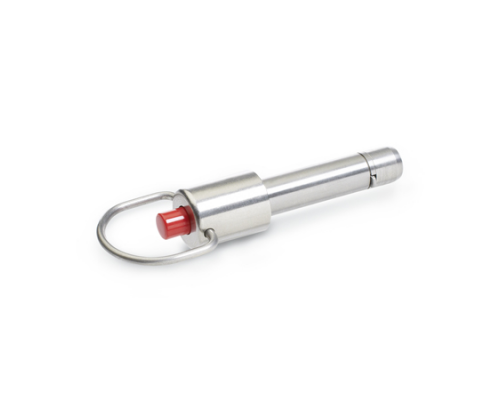

Настановні штифти з нержавіючої сталі

Пластиковий повзун, з осьовою фіксацією (стопорний песик)

GN 214.3
GN 214.3
Опис
a
d1 -0.1
l1 +0.4
l2
l3
Навантаження, кН ≈(двостороннє зусилля зрізу)див. інформацію
d5
B
d2
d3
d4
Вага Наявн. Ціна
GN 214.3-10-100 3.3 10 100 9.8 42 47 28 1 12 +1 9.9 16 77г 2 тижні 958.50грн.
GN 214.3-10-110 3.3 10 110 9.8 42 47 28 1 12 +1 9.9 16 81г 2 тижні 982.80грн.
GN 214.3-10-120 3.3 10 120 9.8 42 47 28 1 12 +1 9.9 16 87г 2 тижні 990.90грн.
GN 214.3-10-15 3.3 10 15 9.8 42 47 28 1 12 +1 9.9 16 39г 2 тижні 790.20грн.
GN 214.3-10-20 3.3 10 20 9.8 42 47 28 1 12 +1 9.9 16 41г 2 тижні 793.35грн.
GN 214.3-10-25 3.3 10 25 9.8 42 47 28 1 12 +1 9.9 16 43г 2 тижні 808.20грн.
GN 214.3-10-30 3.3 10 30 9.8 42 47 28 1 12 +1 9.9 16 45г 2 тижні 814.50грн.
GN 214.3-10-35 3.3 10 35 9.8 42 47 28 1 12 +1 9.9 16 47г 2 тижні 826.20грн.
GN 214.3-10-40 3.3 10 40 9.8 42 47 28 1 12 +1 9.9 16 49г 2 тижні 831.60грн.
GN 214.3-10-45 3.3 10 45 9.8 42 47 28 1 12 +1 9.9 16 51г 2 тижні 839.70грн.
GN 214.3-10-50 3.3 10 50 9.8 42 47 28 1 12 +1 9.9 16 54г 2 тижні 849.60грн.
GN 214.3-10-60 3.3 10 60 9.8 42 47 28 1 12 +1 9.9 16 58г 2 тижні 865.35грн.
GN 214.3-10-70 3.3 10 70 9.8 42 47 28 1 12 +1 9.9 16 63г 2 тижні 895.95грн.
GN 214.3-10-80 3.3 10 80 9.8 42 47 28 1 12 +1 9.9 16 69г 2 тижні 898.20грн.
GN 214.3-10-90 3.3 10 90 9.8 42 47 28 1 12 +1 9.9 16 74г 2 тижні 926.55грн.
GN 214.3-12-100 3.8 12 100 11.3 42 75 28 1 14 +1 11.9 16 109г 2 тижні 999.45грн.
GN 214.3-12-110 3.8 12 110 11.3 42 75 28 1 14 +1 11.9 16 117г 2 тижні 1026.90грн.
GN 214.3-12-120 3.8 12 120 11.3 42 138 28 1 14 +1 11.9 16 126г 2 тижні 1061.10грн.
GN 214.3-12-20 3.8 12 20 11.3 42 75 28 1 14 +1 11.9 16 48г 2 тижні 827.10грн.
GN 214.3-12-25 3.8 12 25 11.3 42 75 28 1 14 +1 11.9 16 51г 2 тижні 839.70грн.
GN 214.3-12-30 3.8 12 30 11.3 42 75 28 1 14 +1 11.9 16 55г 2 тижні 849.60грн.
GN 214.3-12-35 3.8 12 35 11.3 42 75 28 1 14 +1 11.9 16 58г 2 тижні 857.70грн.
GN 214.3-12-40 3.8 12 40 11.3 42 75 28 1 14 +1 11.9 16 62г 2 тижні 870.75грн.
GN 214.3-12-45 3.8 12 45 11.3 42 75 28 1 14 +1 11.9 16 66г 2 тижні 877.95грн.
GN 214.3-12-50 3.8 12 50 11.3 42 75 28 1 14 +1 11.9 16 69г 2 тижні 889.65грн.
GN 214.3-12-60 3.8 12 60 11.3 42 75 28 1 14 +1 11.9 16 76г 2 тижні 901.35грн.
GN 214.3-12-70 3.8 12 70 11.3 42 75 28 1 14 +1 11.9 16 83г 2 тижні 924.30грн.
GN 214.3-12-80 3.8 12 80 11.3 42 75 28 1 14 +1 11.9 16 91г 2 тижні 935.10грн.
GN 214.3-12-90 3.8 12 90 11.3 42 75 28 1 14 +1 11.9 16 105г 2 тижні 981.45грн.
GN 214.3-16-100 4.8 16 100 14.2 46.5 138 32 1.2 19 +1 15.9 20 197г 2 тижні 1223.55грн.
GN 214.3-16-110 4.8 16 110 14.2 46.5 138 32 1.2 19 +1 15.9 20 209г 2 тижні 1240.65грн.
GN 214.3-16-120 4.8 16 120 14.2 46.5 138 32 1.2 19 +1 15.9 20 222г 2 тижні 1275.75грн.
GN 214.3-16-130 4.8 16 130 14.2 46.5 138 32 1.2 19 +1 15.9 20 236г 2 тижні 1293.75грн.
GN 214.3-16-140 4.8 16 140 14.2 46.5 138 32 1.2 19 +1 15.9 20 249г 2 тижні 1315.80грн.
GN 214.3-16-150 4.8 16 150 14.2 46.5 138 32 1.2 19 +1 15.9 20 263г 2 тижні 1339.20грн.
GN 214.3-16-30 4.8 16 30 14.2 46.5 138 32 1.2 19 +1 15.9 20 101г 2 тижні 995.40грн.
GN 214.3-16-35 4.8 16 35 14.2 46.5 138 32 1.2 19 +1 15.9 20 108г 2 тижні 1013.40грн.
GN 214.3-16-40 4.8 16 40 14.2 46.5 138 32 1.2 19 +1 15.9 20 115г 2 тижні 1025.10грн.
GN 214.3-16-45 4.8 16 45 14.2 46.5 138 32 1.2 19 +1 15.9 20 108г 2 тижні 1038.60грн.
GN 214.3-16-50 4.8 16 50 14.2 46.5 138 32 1.2 19 +1 15.9 20 128г 2 тижні 1053.45грн.
GN 214.3-16-60 4.8 16 60 14.2 46.5 138 32 1.2 19 +1 15.9 20 141г 2 тижні 1078.65грн.
GN 214.3-16-70 4.8 16 70 14.2 46.5 138 32 1.2 19 +1 15.9 20 156г 2 тижні 1106.55грн.
GN 214.3-16-80 4.8 16 80 14.2 46.5 138 32 1.2 19 +1 15.9 20 167г 2 тижні 1134.00грн.
GN 214.3-16-90 4.8 16 90 14.2 46.5 138 32 1.2 19 +1 15.9 20 171г 2 тижні 1188.90грн.
GN 214.3-6-10 2.3 6 10 7 38 17 23 0.5 7.5 +0.5 5.9 12 18г 2 тижні 715.95грн.
GN 214.3-6-12 2.3 6 12 7 38 17 23 0.5 7.5 +0.5 5.9 12 18г 2 тижні 715.95грн.
GN 214.3-6-16 2.3 6 16 7 38 17 23 0.5 7.5 +0.5 5.9 12 19г 2 тижні 718.20грн.
GN 214.3-6-20 2.3 6 20 7 38 17 23 0.5 7.5 +0.5 5.9 12 20г 2 тижні 730.80грн.
GN 214.3-6-25 2.3 6 25 7 38 17 23 0.5 7.5 +0.5 5.9 12 20г 2 тижні 738.45грн.
GN 214.3-6-30 2.3 6 30 7 38 17 23 0.5 7.5 +0.5 5.9 12 21г 2 тижні 740.25грн.
GN 214.3-6-35 2.3 6 35 7 38 17 23 0.5 7.5 +0.5 5.9 12 22г 2 тижні 747.00грн.
GN 214.3-6-40 2.3 6 40 7 38 17 23 0.5 7.5 +0.5 5.9 12 23г 2 тижні 753.30грн.
GN 214.3-6-45 2.3 6 45 7 38 17 23 0.5 7.5 +0.5 5.9 12 24г 2 тижні 758.25грн.
GN 214.3-6-50 2.3 6 50 7 38 17 23 0.5 7.5 +0.5 5.9 12 24г 2 тижні 771.30грн.
GN 214.3-6-60 2.3 6 60 7 38 17 23 0.5 7.5 +0.5 5.9 12 29г 2 тижні 827.10грн.
GN 214.3-6-70 2.3 6 70 7 38 17 23 0.5 7.5 +0.5 5.9 12 29г 2 тижні 835.65грн.
GN 214.3-6-80 2.3 6 80 7 38 17 23 0.5 7.5 +0.5 5.9 12 33г 2 тижні 859.95грн.
GN 214.3-8-10 2.8 6 10 8.4 38 35 23 0.6 10 +0.5 7.9 12 30г 2 тижні 730.80грн.
GN 214.3-8-100 2.8 8 100 8.4 38 28 23 0.6 10 +0.5 7.9 12 58г 2 тижні 892.80грн.
GN 214.3-8-16 2.8 8 16 8.4 38 35 23 0.6 10 +0.5 7.9 12 33г 2 тижні 735.30грн.
GN 214.3-8-20 2.8 8 20 8.4 38 35 23 0.6 10 +0.5 7.9 12 29г 2 тижні 739.35грн.
GN 214.3-8-25 2.8 8 25 8.4 38 35 23 0.6 10 +0.5 7.9 12 31г 2 тижні 750.15грн.
GN 214.3-8-30 2.8 8 30 8.4 38 35 23 0.6 10 +0.5 7.9 12 33г 2 тижні 751.95грн.
GN 214.3-8-35 2.8 8 35 8.4 38 35 23 0.6 10 +0.5 7.9 12 33г 2 тижні 755.10грн.
GN 214.3-8-40 2.8 8 40 8.4 38 35 23 0.6 10 +0.5 7.9 12 36г 2 тижні 761.40грн.
GN 214.3-8-45 2.8 8 45 8.4 38 35 23 0.6 10 +0.5 7.9 12 38г 2 тижні 776.25грн.
GN 214.3-8-50 2.8 8 50 8.4 38 35 23 0.6 10 +0.5 7.9 12 39г 2 тижні 782.55грн.
GN 214.3-8-60 2.8 8 60 8.4 38 35 23 0.6 10 +0.5 7.9 12 45г 2 тижні 820.80грн.
GN 214.3-8-70 2.8 8 70 8.4 38 35 23 0.6 10 +0.5 7.9 12 50г 2 тижні 838.80грн.
GN 214.3-8-80 2.8 8 80 8.4 38 35 23 0.6 10 +0.5 7.9 12 54г 2 тижні 866.25грн.
GN 214.3-8-90 2.8 8 90 8.4 38 35 23 0.6 10 +0.5 7.9 12 56г 2 тижні 875.70грн.
Характеристики

Штифт

Нержавіюча сталь AISI 303

Повзун / кнопка

Пластик

термостійкість до 80 °C

червоний колір

Стопорний собачка

Листова нержавіюча сталь AISI 304

Підйомне кільце

Нержавіюча сталь AISI 301

пружина

Нержавіюча сталь AISI 301

Інформація

Настановні штифти з нержавіючої сталі з осьовою фіксацією GN 214.3 використовуються для швидкої фіксації, з'єднання та блокування різних затискних та кріпильних систем. Стандартне застосування: центрувальні штифти, які повинні часто зніматися та заново встановлюватися.

Прямокутні стопорні собачки, виготовлені з листової нержавіючої сталі, утримують стопорний штифт в осьовому положенні в отворі. Фіксатор втягується натисканням кнопки, а після відпускання кнопки він повертається притискною пружиною в положення затискача.

Варіант виконання з поворотним підйомним кільцем ідеально підходить для використання в місцях з обмеженим простором.

Значення навантаження у вищенаведеній таблиці для дотичної напруги отримані теоретично і є орієнтовними. Вони не є обов'язковими значеннями, що рекомендуються, і виключають будь-яку відповідальність. На них не поширюється гарантія якості та виконання умов. Оператор (користувач) повинен визначати в кожному конкретному випадку, чи продукт є придатним для передбачуваного застосування.

Аксесуари
  • Кулькові ланцюги  GN 111  -
  • Кулькові ланцюги з нержавіючої сталі  GN 111.5
  • Утримуючі троси  GN 111.2
  • Спіральні утримуючі троси  GN 111.4
Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 214.3 499.4 KB
Load_Capacity_of_Ball_Lock_Pins_Locking_Pins_RU 90.57 KB
Range_Ball_Lock_Pins_RU 500.84 KB
Plastic_Characteristics_RU 250.54 KB
Properties_Stainless_Steel_RU 144.52 KB
GN 214.3
