| Опис | l1 ±0.5 | l2 | r ≈ | t1 | t2 | d1 | d2 | d3 | h | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 426.5-20-200-A | 200 | 20 | 22 | 15 | - | 20 | M 8 | - | 68 | 680г | 2 тижні | 2049.75грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 426.5-20-250-A | 250 | 20 | 22 | 15 | - | 20 | M 8 | - | 68 | 696г | 2 тижні | 2335.05грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 426.5-20-300-A | 300 | 20 | 22 | 15 | - | 20 | M 8 | - | 68 | 900г | 2 тижні | 2567.70грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 426.5-20-350-A | 350 | 20 | 22 | 15 | - | 20 | M 8 | - | 68 | 1080г | 2 тижні | 2693.70грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 426.5-28-250-A | 250 | 20 | 32 | - | 17 | 28 | M 10 | 32 | 90 | 540г | 2 тижні | 3394.80грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 426.5-28-300-A | 300 | 20 | 32 | - | 17 | 28 | M 10 | 32 | 90 | 580г | 2 тижні | 3517.65грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 426.5-28-350-A | 350 | 20 | 32 | - | 17 | 28 | M 10 | 32 | 90 | 680г | 2 тижні | 3560.85грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 426.5-28-400-A | 400 | 20 | 32 | - | 17 | 28 | M 10 | 32 | 90 | 729г | 2 тижні | 3747.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-drawing-400x400.png)
Характеристики

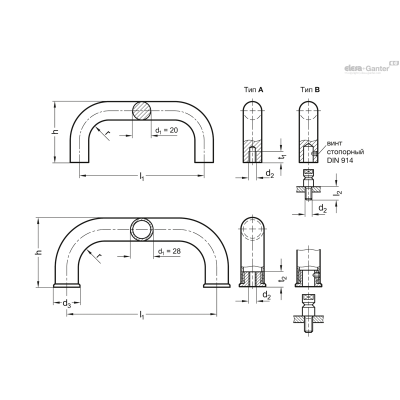

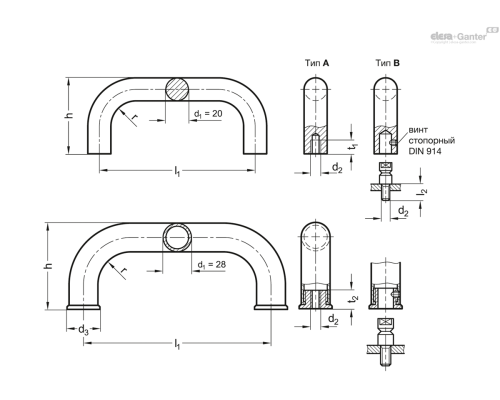

Types
- Тип A: монтаж з внутрішньої сторони (різьбовий глухий отвір)
- Тип B: монтаж з боку оператора
Нержавіюча сталь
d1= 20: суцільний матеріал
d1= 28: порожня трубка Ø 28 x 2
- AISI 304
- матове оздоблення, дробоструминна обробка
Різьбова втулка/кріпильний гвинт
Нержавіюча сталь AISI 303
Стопорний гвинт
d1= 20: DIN 914-M5-6-NI
d1= 28: DIN 914-M6-8-NI
Інформація

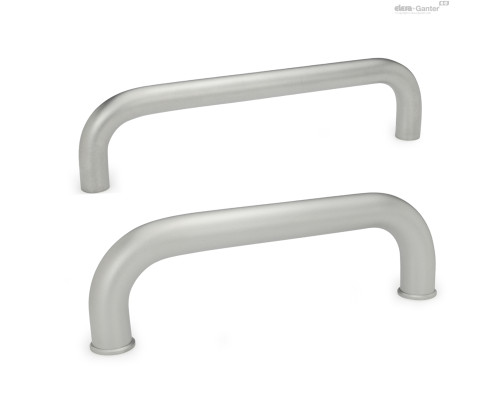

П-подібні ручки для ящиків та шаф з нержавіючі сталі GN 426.5 можуть встановлюватися з задньої сторони (тип А), а також з боку оператора (тип B). У цьому випадку шпилька спочатку загвинчується з боку машини, а потім ручка проштовхується і фіксується за допомогою гвинта.
Обидва способи монтажу забезпечують встановлення пари ручок у протилежному положенні. Цей спосіб може бути використаний, наприклад, на дверях (подвійна ручка). Може знадобитися кріпильний гвинт нестандартної довжини l2.
Виробничий процес (згинання) дозволяє виробляти ручки нестандартної довжини у відносно невеликих кількостях.
Технічна інформація
