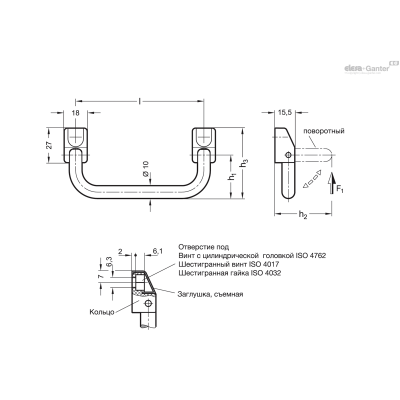

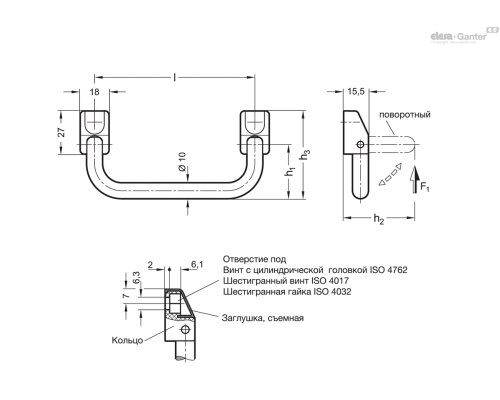

| Опис | F1 Статичне навантаження в Н поворотне | Довжина l | h1 | h2 | h3 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 425.5-100-CR | 500 | 100 | 34 | 44.5 | 55 | 106г | 2 тижні | 1101.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 425.5-120-CR | 500 | 120 | 34 | 44.5 | 55 | 118г | 2 тижні | 1116.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 425.5-180-CR | 500 | 180 | 34 | 44.5 | 55 | 163г | 2 тижні | 1209.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Рукоятка
Хромована сталь CR Нержавіюча сталь AISI 303 NIматове оздоблення, дробоструминна обробка
Сполучна деталь
Пластик
Технополімер (поліамід ПА)
- термостійкість до 100 °C
- чорний колір, матова обробка
Кришка
Пластик
Технополімер (поліамід ПА)
- термостійкість до 100 °C
- чорно-сірий колір, матове оздоблення
Інформація

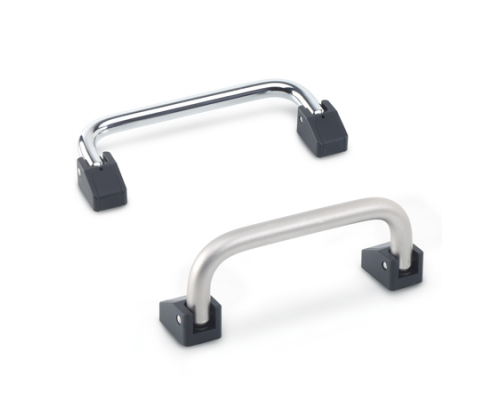

Складні ручки GN 425.5 використовується в місцях, де ручка не повинна виступати або може виступати незначно.
Ручка замикається на місці в положенні спокою за допомогою пружинного (тарілчасті пружини) натискного болта.
Значення допустимого статичного навантаження, наведене в таблиці, є приблизним, а його перевищення може призвести до постійної деформації або появи тріщин у пластиковій сполучній частині кріплення. Складана ручка GN 425.2 може використовуватись як альтернатива.
