Name: GN 430
Brand: Elesa Ganter
SKU: GN 430
Availability: OutOfStock

Опис

Вага

Наявн.

Ціна

GN 430-110-EL

110

86г

2 тижні

357.75грн.

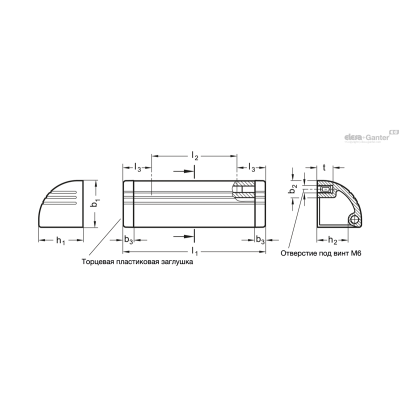

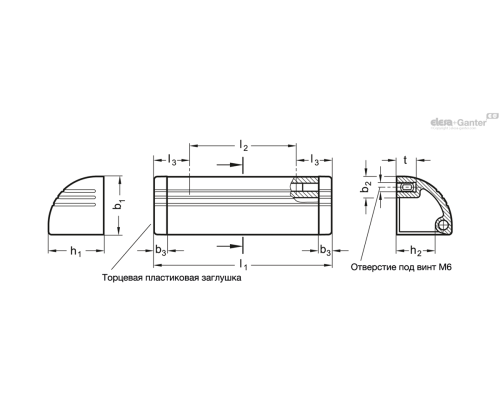

Характеристики

b1	36
b2	13
b3	8
l2	66
l3	22
h1	34
h2	24
l1	110
t	12

357.75грн.

Наявн.: 2 тижні

GN 430-110-SW

110

86г

2 тижні

359.55грн.

Характеристики

b1	36
b2	13
b3	8
l2	66
l3	22
h1	34
h2	24
l1	110
t	12

359.55грн.

Наявн.: 2 тижні

GN 430-130-EL

130

101г

2 тижні

380.70грн.

Характеристики

b1	36
b2	13
b3	8
l2	86
l3	22
h1	34
h2	24
l1	130
t	12

380.70грн.

Наявн.: 2 тижні

GN 430-130-SW

130

101г

2 тижні

386.10грн.

Характеристики

b1	36
b2	13
b3	8
l2	86
l3	22
h1	34
h2	24
l1	130
t	12

386.10грн.

Наявн.: 2 тижні

GN 430-150-EL

106

150

117г

2 тижні

408.60грн.

Характеристики

b1	36
b2	13
b3	8
l2	106
l3	22
h1	34
h2	24
l1	150
t	12

408.60грн.

Наявн.: 2 тижні

GN 430-150-SW

106

150

117г

2 тижні

413.55грн.

Характеристики

b1	36
b2	13
b3	8
l2	106
l3	22
h1	34
h2	24
l1	150
t	12

413.55грн.

Наявн.: 2 тижні

GN 430-200-EL

156

200

159г

2 тижні

470.70грн.

Характеристики

b1	36
b2	13
b3	8
l2	156
l3	22
h1	34
h2	24
l1	200
t	12

470.70грн.

Наявн.: 2 тижні

GN 430-200-SW

156

200

163г

2 тижні

479.25грн.

Характеристики

b1	36
b2	13
b3	8
l2	156
l3	22
h1	34
h2	24
l1	200
t	12

479.25грн.

Наявн.: 2 тижні

GN 430-250-EL

206

250

196г

2 тижні

520.65грн.

Характеристики

b1	36
b2	13
b3	8
l2	206
l3	22
h1	34
h2	24
l1	250
t	12

520.65грн.

Наявн.: 2 тижні

GN 430-250-SW

206

250

196г

2 тижні

528.75грн.

Характеристики

b1	36
b2	13
b3	8
l2	206
l3	22
h1	34
h2	24
l1	250
t	12

528.75грн.

Наявн.: 2 тижні

GN 430-300-EL

256

300

233г

2 тижні

600.75грн.

Характеристики

b1	36
b2	13
b3	8
l2	256
l3	22
h1	34
h2	24
l1	300
t	12

600.75грн.

Наявн.: 2 тижні

GN 430-300-SW

256

300

233г

2 тижні

612.45грн.

Характеристики

b1	36
b2	13
b3	8
l2	256
l3	22
h1	34
h2	24
l1	300
t	12

612.45грн.

Наявн.: 2 тижні

GN 430-400-EL

356

400

314г

2 тижні

729.90грн.

Характеристики

b1	36
b2	13
b3	8
l2	356
l3	22
h1	34
h2	24
l1	400
t	12

729.90грн.

Наявн.: 2 тижні

GN 430-400-SW

356

400

314г

2 тижні

747.90грн.

Характеристики

b1	36
b2	13
b3	8
l2	356
l3	22
h1	34
h2	24
l1	400
t	12

747.90грн.

Наявн.: 2 тижні

GN 430-500-EL

456

500

390г

2 тижні

860.85грн.

Характеристики

b1	36
b2	13
b3	8
l2	456
l3	22
h1	34
h2	24
l1	500
t	12

860.85грн.

Наявн.: 2 тижні

GN 430-500-SW

456

500

388г

2 тижні

885.15грн.

Характеристики

b1	36
b2	13
b3	8
l2	456
l3	22
h1	34
h2	24
l1	500
t	12

885.15грн.

Наявн.: 2 тижні

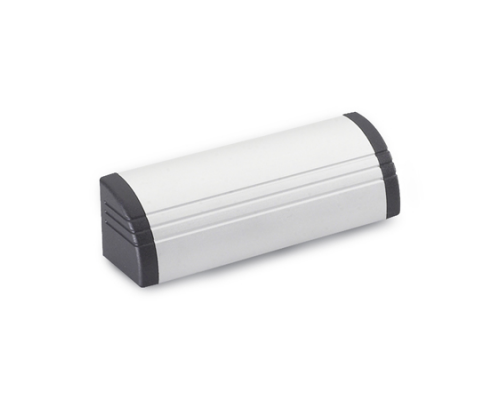

Профіль ручки

Алюміній

З пластиковим покриттям

Чорний колір, RAL 9005, текстуроване оздоблення SW

Анодований, натуральний колір EL

Заглушки

Пластик, поліамід (PA)

Чорно-сірий колір

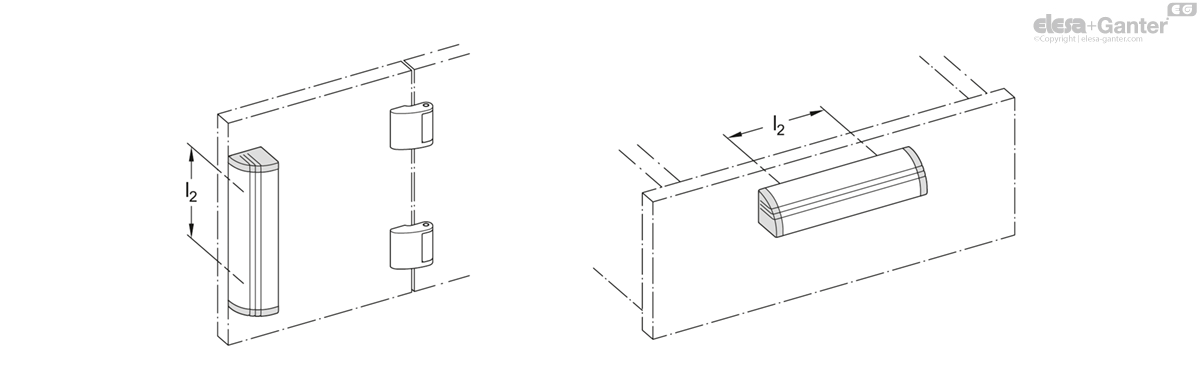

Стандартні сфери застосування для виступаючих ручок GN 430: шарнірні або розсувні двері на захисних дверях та устаткуванні. Вони також підходять для використання як ручки для ящиків.

Гвинтовий паз для розмірів гвинта M6 забезпечує додаткову кількість гвинтів кріплення в будь-якому положенні в межах розміру l ₂ .

Може поставлятись алюмінієвий профіль будь-якої довжини, а також одинарні заглушки. Нестандартні довжини можуть виготовлятися з відносно невеликих кількостей.

Нестандартні довжини

Характеристики пластику

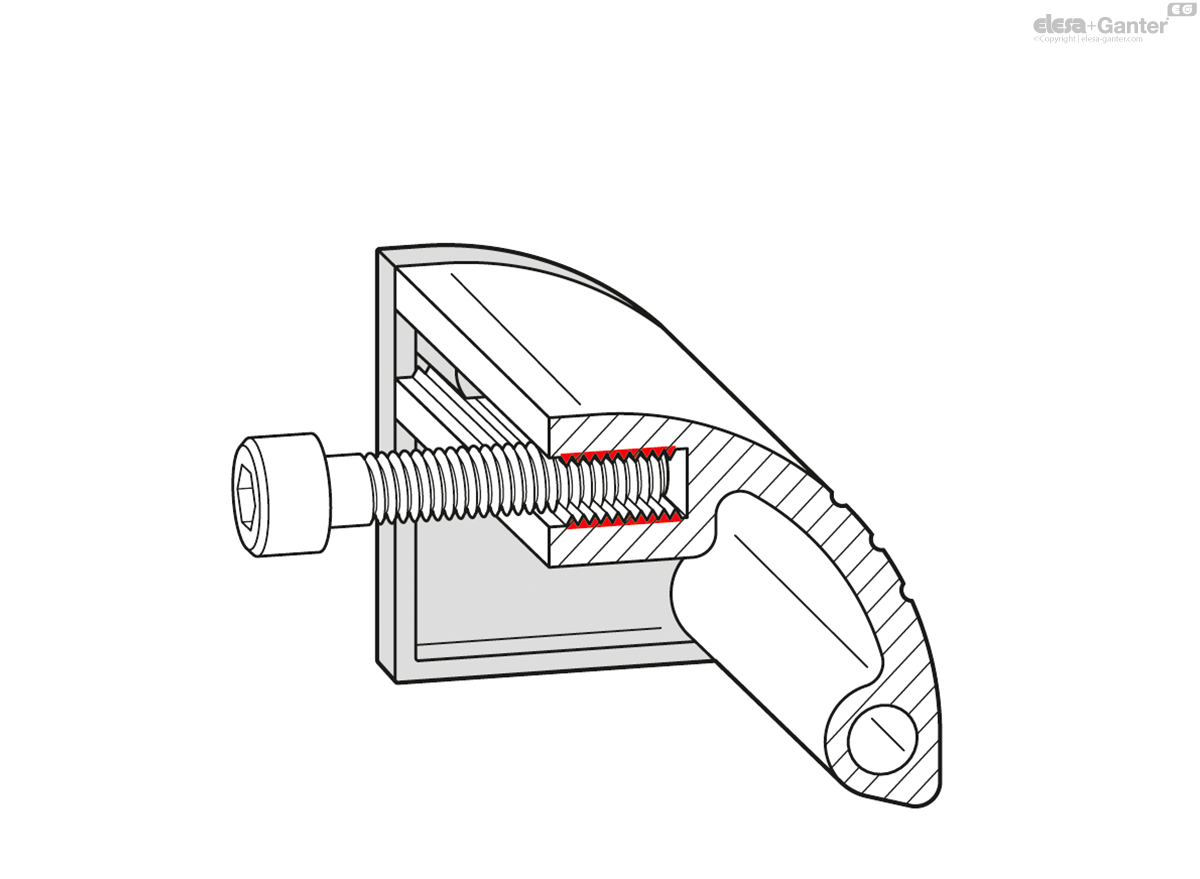

Завдяки гвинтовому пазу, який проходить по всій довжині, будь-яка кількість гвинтів зі стандартним різьбленням M6 може встановлюватись у будь-якому місці в межах зони гвинта l ₂ . Врахуйте такі орієнтовні величини:

Мінімальна глибина загвинчування: 10 мм

Макс. навантаження (гвинт): 400 Н

Макс. момент затягування: 4 Н·м
