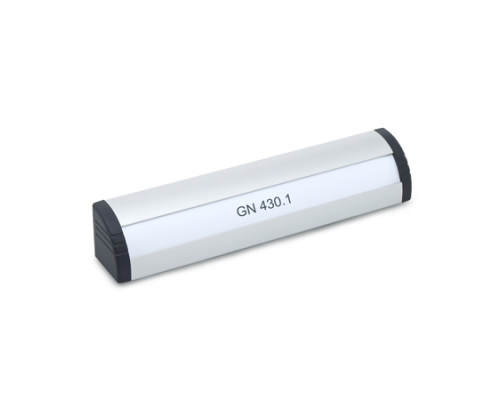

GN 430.1

Виступаючі ручки

з табличкою для напису

GN 430.1
GN 430.1

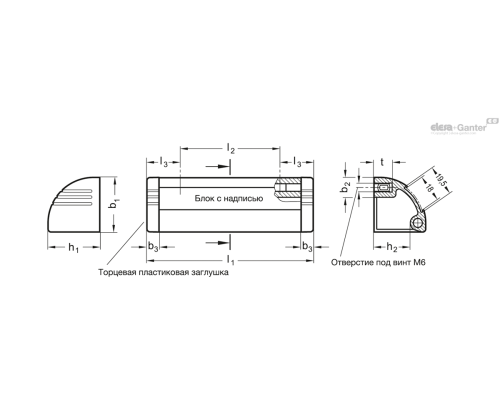

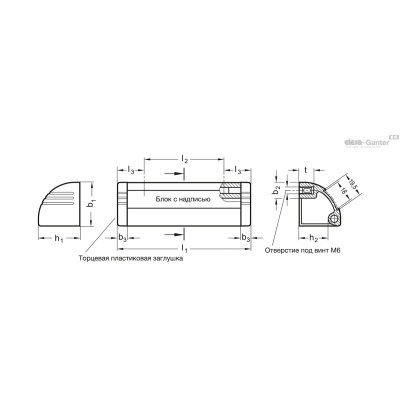

Опис
b1
b2
b3
l2
l3
h1
h2
l1
t
Вага Наявн. Ціна
GN 430.1-110-EL 36 13 8 66 22 34 24 110 12 83г 2 тижні 493.20грн.
GN 430.1-110-SW 36 13 8 66 22 34 24 110 12 87г 2 тижні 490.05грн.
GN 430.1-130-EL 36 13 8 86 22 34 24 130 12 100г 2 тижні 517.50грн.
GN 430.1-130-SW 36 13 8 86 22 34 24 130 12 100г 2 тижні 513.00грн.
GN 430.1-150-EL 36 13 8 106 22 34 24 150 12 119г 2 тижні 544.95грн.
GN 430.1-150-SW 36 13 8 106 22 34 24 150 12 119г 2 тижні 540.45грн.
GN 430.1-200-EL 36 13 8 156 22 34 24 200 12 152г 2 тижні 613.35грн.
GN 430.1-200-SW 36 13 8 156 22 34 24 200 12 152г 2 тижні 609.30грн.
GN 430.1-250-EL 36 13 8 206 22 34 24 250 12 189г 2 тижні 659.25грн.
GN 430.1-250-SW 36 13 8 206 22 34 24 250 12 189г 2 тижні 660.15грн.
GN 430.1-300-EL 36 13 8 256 22 34 24 300 12 225г 2 тижні 739.35грн.
GN 430.1-300-SW 36 13 8 256 22 34 24 300 12 225г 2 тижні 718.20грн.
GN 430.1-400-EL 36 13 8 356 22 34 24 400 12 308г 2 тижні 863.10грн.
GN 430.1-400-SW 36 13 8 356 22 34 24 400 12 308г 2 тижні 868.50грн.
GN 430.1-500-EL 36 13 8 456 22 34 24 500 12 387г 2 тижні 989.10грн.
GN 430.1-500-SW 36 13 8 456 22 34 24 500 12 387г 2 тижні 994.05грн.
Характеристики

Алюміній

з пластиковим покриттям

чорний колір, RAL 9005, текстурована обробка SW

анодоване покриття, природний колір EL

Торці

пластик

Технополімер (поліамід PA)

чорно-сірий колір

Табличка для напису

Разом зі вставною канавкою поставляється:

паперова стрічка 200 г/м 2, ширина 19,5 мм

біла блискуча, продовжує термін служби

жорстка плівка ПВХ

прозора

Інформація

Стандартні області застосування для виступаючих ручок з табличкою для напису GN 430.1: шарнірні або розсувні двері на захисних дверях та устаткуванні. Вони також підходять для використання як ручки для ящиків.

Гвинтовий паз для розмірів гвинта M6 (пресований алюміній) забезпечує додаткову кількість кріпильних гвинтів у будь-якому положенні в межах розміру l 2.

Нестандартні довжини можуть виготовлятися починаючи з відносно невеликих кількостей.

У конструкції з табличкою для напису заглушка при доставці встановлена на одній стороні таким чином, що паперова/плівкова стрічка, що поставляється, може бути забезпечена написом і вставлена в паз, що поставляється.

Паперова смуга може також використовуватися як основа для нанесення напису шириною менше 18 мм.

За запитом
  • Нестандартні довжини
  • окремі паперові стрічки/плівкові стрічки
Технічна інформація

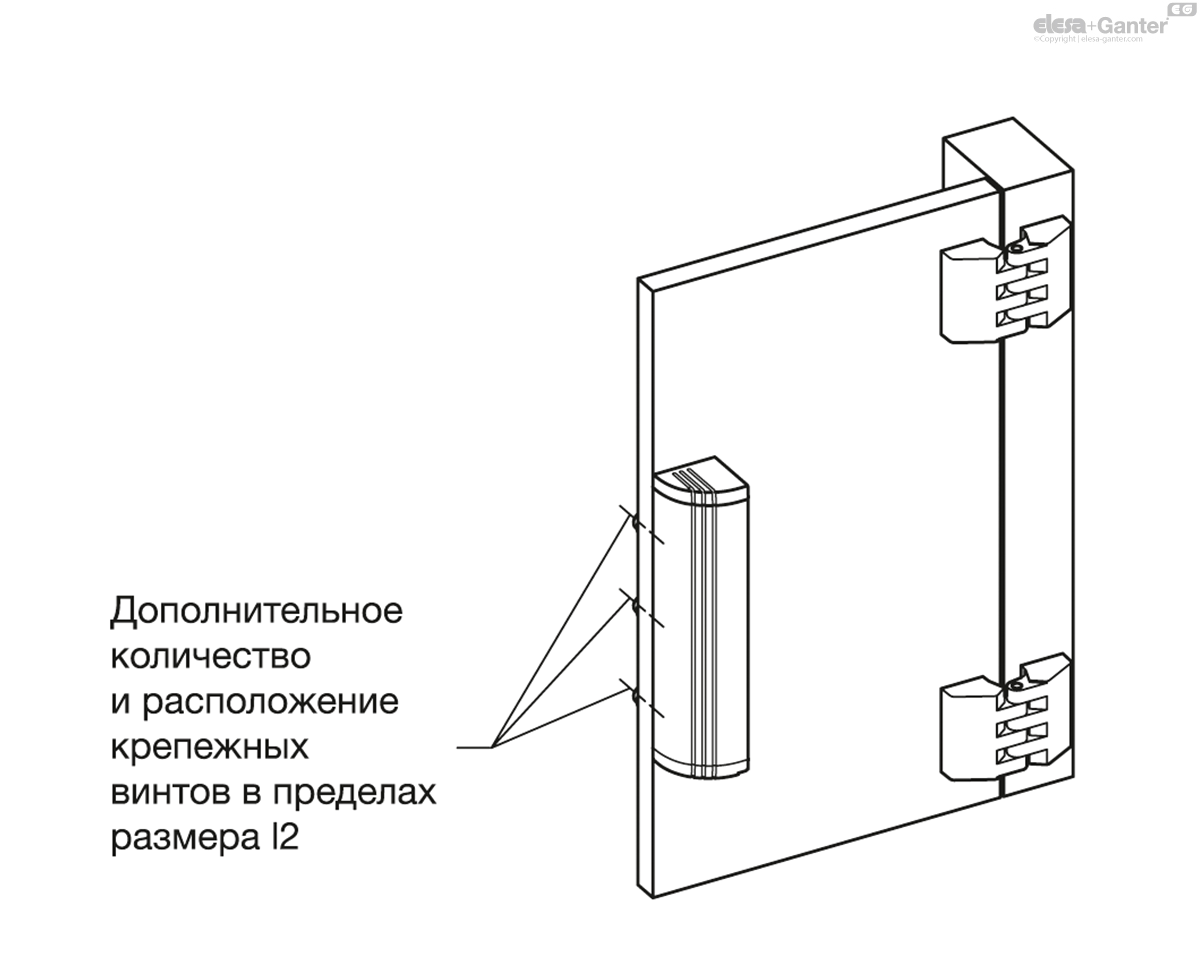

Приклад застосування

Інформація по установці
  • Мінімальна глибина загвинчування: 10 мм
  • Макс. навантаження (гвинт): 400 Н
  • Макс. момент затягування: 4 Н·м
