Продукція

GN 114.3

Настановні штифти з нержавіючої сталі

Пластикова ручка, з осьовою фіксацією (стопорний песик)

GN 114.3
GN 114.3

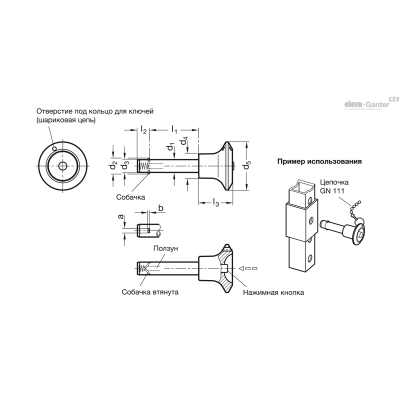

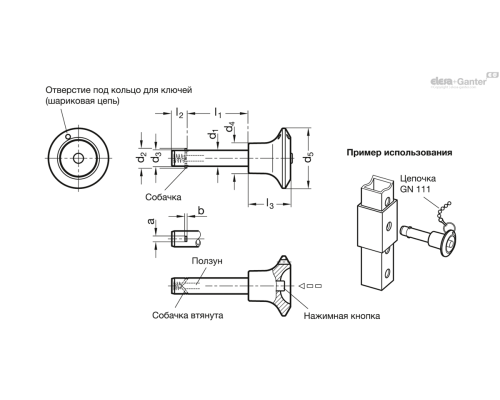

Опис
a
d1 -0.1
l1 +0.4
l2
l3
Навантаження, кН ≈(двостороннє зусилля зрізу)за стандартом DIN 5
d5
B
d2
d3
d4
Вага Наявн. Ціна
GN 114.3-10-100 3.3 10 100 9.8 26 34 1 11.7 +1 9.9 18 63г 2 тижні 751.05грн.
GN 114.3-10-110 3.3 10 110 9.8 26 34 1 11.7 +1 9.9 18 67г 2 тижні 771.30грн.
GN 114.3-10-120 3.3 10 120 9.8 26 34 1 11.7 +1 9.9 18 73г 2 тижні 780.75грн.
GN 114.3-10-15 3.3 10 15 9.8 26 34 1 11.7 +1 9.9 18 24г 2 тижні 589.05грн.
GN 114.3-10-20 3.3 10 20 9.8 26 34 1 11.7 +1 9.9 18 26г 2 тижні 594.45грн.
GN 114.3-10-25 3.3 10 25 9.8 26 34 1 11.7 +1 9.9 18 28г 2 тижні 607.05грн.
GN 114.3-10-30 3.3 10 30 9.8 26 34 1 11.7 +1 9.9 18 31г 2 тижні 613.35грн.
GN 114.3-10-35 3.3 10 35 9.8 26 34 1 11.7 +1 9.9 18 33г 2 тижні 621.90грн.
GN 114.3-10-40 3.3 10 40 9.8 26 34 1 11.7 +1 9.9 18 35г 2 тижні 628.20грн.
GN 114.3-10-45 3.3 10 45 9.8 26 34 1 11.7 +1 9.9 18 37г 2 тижні 635.85грн.
GN 114.3-10-50 3.3 10 50 9.8 26 34 1 11.7 +1 9.9 18 39г 2 тижні 639.90грн.
GN 114.3-10-60 3.3 10 60 9.8 26 34 1 11.7 +1 9.9 18 44г 2 тижні 657.90грн.
GN 114.3-10-70 3.3 10 70 9.8 26 34 1 11.7 +1 9.9 18 49г 2 тижні 688.50грн.
GN 114.3-10-80 3.3 10 80 9.8 26 34 1 11.7 +1 9.9 18 54г 2 тижні 690.75грн.
GN 114.3-10-90 3.3 10 90 9.8 26 34 1 11.7 +1 9.9 18 60г 2 тижні 719.10грн.
GN 114.3-12-100 3.8 12 100 11.3 26 34 1 13.7 +1 11.9 18 95г 2 тижні 795.60грн.
GN 114.3-12-110 3.8 12 110 11.3 26 34 1 13.7 +1 11.9 18 102г 2 тижні 821.70грн.
GN 114.3-12-120 3.8 12 120 11.3 26 34 1 13.7 +1 11.9 18 112г 2 тижні 851.40грн.
GN 114.3-12-20 3.8 12 20 11.3 26 34 1 13.7 +1 11.9 18 33г 2 тижні 626.40грн.
GN 114.3-12-25 3.8 12 25 11.3 26 34 1 13.7 +1 11.9 18 37г 2 тижні 638.10грн.
GN 114.3-12-30 3.8 12 30 11.3 26 34 1 13.7 +1 11.9 18 41г 2 тижні 650.70грн.
GN 114.3-12-35 3.8 12 35 11.3 26 34 1 13.7 +1 11.9 18 44г 2 тижні 657.90грн.
GN 114.3-12-40 3.8 12 40 11.3 26 34 1 13.7 +1 11.9 18 48г 2 тижні 665.55грн.
GN 114.3-12-45 3.8 12 45 11.3 26 34 1 13.7 +1 11.9 18 51г 2 тижні 670.50грн.
GN 114.3-12-50 3.8 12 50 11.3 26 34 1 13.7 +1 11.9 18 55г 2 тижні 684.45грн.
GN 114.3-12-60 3.8 12 60 11.3 26 34 1 13.7 +1 11.9 18 62г 2 тижні 700.20грн.
GN 114.3-12-70 3.8 12 70 11.3 26 34 1 13.7 +1 11.9 18 69г 2 тижні 715.05грн.
GN 114.3-12-80 3.8 12 80 11.3 26 34 1 13.7 +1 11.9 18 76г 2 тижні 726.75грн.
GN 114.3-12-90 3.8 12 90 11.3 26 34 1 13.7 +1 11.9 18 90г 2 тижні 774.45грн.
GN 114.3-16-100 4.8 16 100 14.2 32 40 1.2 18.7 +1 15.9 22 173г 2 тижні 971.10грн.
GN 114.3-16-110 4.8 16 110 14.2 32 40 1.2 18.7 +1 15.9 22 186г 2 тижні 992.25грн.
GN 114.3-16-120 4.8 16 120 14.2 32 40 1.2 18.7 +1 15.9 22 199г 2 тижні 1020.60грн.
GN 114.3-16-130 4.8 16 130 14.2 32 40 1.2 18.7 +1 15.9 22 213г 2 тижні 1039.95грн.
GN 114.3-16-140 4.8 16 140 14.2 32 40 1.2 18.7 +1 15.9 22 226г 2 тижні 1062.90грн.
GN 114.3-16-150 4.8 16 150 14.2 32 40 1.2 18.7 +1 15.9 22 239г 2 тижні 1089.45грн.
GN 114.3-16-30 4.8 16 30 14.2 32 40 1.2 18.7 +1 15.9 22 78г 2 тижні 755.10грн.
GN 114.3-16-35 4.8 16 35 14.2 32 40 1.2 18.7 +1 15.9 22 85г 2 тижні 769.05грн.
GN 114.3-16-40 4.8 16 40 14.2 32 40 1.2 18.7 +1 15.9 22 92г 2 тижні 778.50грн.
GN 114.3-16-45 4.8 16 45 14.2 32 40 1.2 18.7 +1 15.9 22 85г 2 тижні 794.25грн.
GN 114.3-16-50 4.8 16 50 14.2 32 40 1.2 18.7 +1 15.9 22 105г 2 тижні 809.10грн.
GN 114.3-16-60 4.8 16 60 14.2 32 40 1.2 18.7 +1 15.9 22 118г 2 тижні 829.35грн.
GN 114.3-16-70 4.8 16 70 14.2 32 40 1.2 18.7 +1 15.9 22 133г 2 тижні 856.80грн.
GN 114.3-16-80 4.8 16 80 14.2 32 40 1.2 18.7 +1 15.9 22 144г 2 тижні 886.50грн.
GN 114.3-16-90 4.8 16 90 14.2 32 40 1.2 18.7 +1 15.9 22 147г 2 тижні 935.10грн.
GN 114.3-20-100 4.8 20 100 14.8 33 40 1.2 22.7 +1 19.8 25 277г 2 тижні 1318.05грн.
GN 114.3-20-110 4.8 20 110 14.8 33 40 1.2 22.7 +1 19.8 25 302г 2 тижні 1348.65грн.
GN 114.3-20-120 4.8 20 120 14.8 33 40 1.2 22.7 +1 19.8 25 326г 2 тижні 1395.00грн.
GN 114.3-20-130 4.8 20 130 14.8 33 40 1.2 22.7 +1 19.8 25 350г 2 тижні 1423.80грн.
GN 114.3-20-140 4.8 20 140 14.8 33 40 1.2 22.7 +1 19.8 25 368г 2 тижні 1461.60грн.
GN 114.3-20-150 4.8 20 150 14.8 33 40 1.2 22.7 +1 19.8 25 395г 2 тижні 1498.50грн.
GN 114.3-20-30 4.8 20 30 14.8 33 40 1.2 22.7 +1 19.8 25 125г 2 тижні 1028.25грн.
GN 114.3-20-35 4.8 20 35 14.8 33 40 1.2 22.7 +1 19.8 25 136г 2 тижні 1041.75грн.
GN 114.3-20-40 4.8 20 40 14.8 33 40 1.2 22.7 +1 19.8 25 147г 2 тижні 1061.10грн.
GN 114.3-20-45 4.8 20 45 14.8 33 40 1.2 22.7 +1 19.8 25 158г 2 тижні 1080.90грн.
GN 114.3-20-50 4.8 20 50 14.8 33 40 1.2 22.7 +1 19.8 25 169г 2 тижні 1106.55грн.
GN 114.3-20-60 4.8 20 60 14.8 33 40 1.2 22.7 +1 19.8 25 191г 2 тижні 1098.90грн.
GN 114.3-20-70 4.8 20 70 14.8 33 40 1.2 22.7 +1 19.8 25 214г 2 тижні 1176.30грн.
GN 114.3-20-80 4.8 20 80 14.8 33 40 1.2 22.7 +1 19.8 25 234г 2 тижні 1219.50грн.
GN 114.3-20-90 4.8 20 90 14.8 33 40 1.2 22.7 +1 19.8 25 258г 2 тижні 1251.45грн.
GN 114.3-6-10 2.3 6 10 7 21 30 0.5 7.3 +0.5 5.9 15 12г 2 тижні 570.15грн.
GN 114.3-6-12 2.3 6 12 7 21 30 0.5 7.3 +0.5 5.9 15 12г 2 тижні 573.30грн.
GN 114.3-6-16 2.3 6 16 7 21 30 0.5 7.3 +0.5 5.9 15 13г 2 тижні 577.80грн.
GN 114.3-6-20 2.3 6 20 7 21 30 0.5 7.3 +0.5 5.9 15 14г 2 тижні 589.05грн.
GN 114.3-6-25 2.3 6 25 7 21 30 0.5 7.3 +0.5 5.9 15 14г 2 тижні 593.55грн.
GN 114.3-6-30 2.3 6 30 7 21 30 0.5 7.3 +0.5 5.9 15 15г 2 тижні 596.70грн.
GN 114.3-6-35 2.3 6 35 7 21 30 0.5 7.3 +0.5 5.9 15 16г 2 тижні 606.15грн.
GN 114.3-6-40 2.3 6 40 7 21 30 0.5 7.3 +0.5 5.9 15 17г 2 тижні 609.30грн.
GN 114.3-6-45 2.3 6 45 7 21 30 0.5 7.3 +0.5 5.9 15 18г 2 тижні 617.85грн.
GN 114.3-6-50 2.3 6 50 7 21 30 0.5 7.3 +0.5 5.9 15 18г 2 тижні 628.20грн.
GN 114.3-6-60 2.3 6 60 7 21 30 0.5 7.3 +0.5 5.9 15 23г 2 тижні 673.65грн.
GN 114.3-6-70 2.3 6 70 7 21 30 0.5 7.3 +0.5 5.9 15 23г 2 тижні 681.30грн.
GN 114.3-6-80 2.3 6 80 7 21 30 0.5 7.3 +0.5 5.9 15 27г 2 тижні 705.60грн.
GN 114.3-8-10 2.8 8 10 8.4 21 30 0.6 9.8 +0.5 7.9 15 26г 2 тижні 570.15грн.
GN 114.3-8-100 2.8 8 100 8.4 21 30 0.6 9.8 +0.5 7.9 15 54г 2 тижні 725.85грн.
GN 114.3-8-16 2.8 8 16 8.4 21 30 0.6 9.8 +0.5 7.9 15 29г 2 тижні 571.05грн.
GN 114.3-8-20 2.8 8 20 8.4 21 30 0.6 9.8 +0.5 7.9 15 25г 2 тижні 575.55грн.
GN 114.3-8-25 2.8 8 25 8.4 21 30 0.6 9.8 +0.5 7.9 15 27г 2 тижні 582.75грн.
GN 114.3-8-30 2.8 8 30 8.4 21 30 0.6 9.8 +0.5 7.9 15 29г 2 тижні 587.25грн.
GN 114.3-8-35 2.8 8 35 8.4 21 30 0.6 9.8 +0.5 7.9 15 29г 2 тижні 590.40грн.
GN 114.3-8-40 2.8 8 40 8.4 21 30 0.6 9.8 +0.5 7.9 15 32г 2 тижні 599.85грн.
GN 114.3-8-45 2.8 8 45 8.4 21 30 0.6 9.8 +0.5 7.9 15 34г 2 тижні 607.05грн.
GN 114.3-8-50 2.8 8 50 8.4 21 30 0.6 9.8 +0.5 7.9 15 35г 2 тижні 614.70грн.
GN 114.3-8-60 2.8 8 60 8.4 21 30 0.6 9.8 +0.5 7.9 15 41г 2 тижні 659.25грн.
GN 114.3-8-70 2.8 8 70 8.4 21 30 0.6 9.8 +0.5 7.9 15 47г 2 тижні 675.00грн.
GN 114.3-8-80 2.8 8 80 8.4 21 30 0.6 9.8 +0.5 7.9 15 50г 2 тижні 699.30грн.
GN 114.3-8-90 2.8 8 90 8.4 21 35 30 0.6 9.8 +0.5 7.9 15 52г 2 тижні 707.85грн.
Характеристики

Ручка / кнопка / повзун

  • Пластик
  • термостійкість до 80 °C
  • Ручка: чорно-сірий колір
  • Кнопка: червона

Штифт

Нержавіюча сталь AISI 303

Стопорний собачка

Нержавіюча сталь AISI 304 (листовий метал)

пружина

Нержавіюча сталь AISI 301

Інформація

Штифти з нержавіючої сталі з осьовою фіксацією GN 114.3 використовуються для швидкої фіксації, з'єднання та блокування різних затискних та кріпильних систем. Стандартне застосування: центрувальні штифти, які повинні часто зніматися та заново встановлюватися.

Прямокутні стопорні собачки, виготовлені з листової нержавіючої сталі, утримують стопорний штифт в осьовому положенні в отворі. Фіксатор втягується натисканням кнопки, а після відпускання кнопки він повертається притискною пружиною в положення затискача.

Значення навантаження у вищенаведеній таблиці для дотичної напруги отримані теоретично і є орієнтовними. Вони не є обов'язковими значеннями, що рекомендуються, і виключають будь-яку відповідальність. На них не поширюється гарантія якості та виконання умов. Оператор (користувач) повинен визначати в кожному конкретному випадку, чи продукт є придатним для передбачуваного застосування.

Аксесуари
  • Кулькові ланцюги  GN 111  -
  • Кулькові ланцюги з нержавіючої сталі  GN 111.5
  • Утримуючі троси   GN 111.2
  • Спіральні утримуючі троси  GN 111.4
Технічна інформація
