GN 114.6

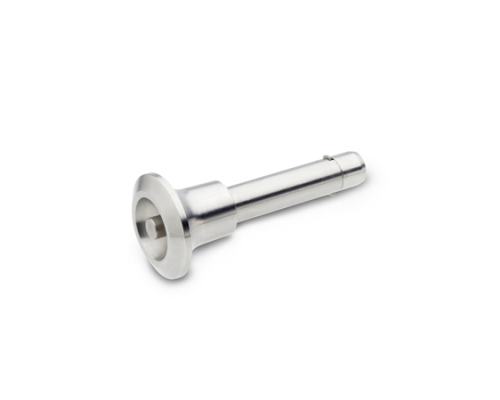

Настановні штифти з нержавіючої сталі

Ручка з нержавіючої сталі, з осьовою фіксацією (стопорний песик)

GN 114.6
GN 114.6
Опис
a
d1 -0.1
l1 +0.4
l2
l3
Навантаження, кН ≈(двостороннє зусилля зрізу)див. інформацію
d5
B
d2
d3
d4
Вага Наявн. Ціна
GN 114.6-10-100 3.3 10 100 9.8 26 47 34 1 12 +1 9.9 18 134г 2 тижні 1617.30грн.
GN 114.6-10-110 3.3 10 110 9.8 26 47 34 1 12 +1 9.9 18 140г 2 тижні 1645.65грн.
GN 114.6-10-120 3.3 10 120 9.8 26 47 34 1 12 +1 9.9 18 146г 2 тижні 1649.70грн.
GN 114.6-10-15 3.3 10 15 9.8 26 47 34 1 12 +1 9.9 18 87г 2 тижні 1445.85грн.
GN 114.6-10-20 3.3 10 20 9.8 26 47 34 1 12 +1 9.9 18 88г 2 тижні 1436.40грн.
GN 114.6-10-25 3.3 10 25 9.8 26 47 34 1 12 +1 9.9 18 90г 2 тижні 1453.05грн.
GN 114.6-10-30 3.3 10 30 9.8 26 47 34 1 12 +1 9.9 18 93г 2 тижні 1461.60грн.
GN 114.6-10-35 3.3 10 35 9.8 26 47 34 1 12 +1 9.9 18 94г 2 тижні 1472.40грн.
GN 114.6-10-40 3.3 10 40 9.8 26 47 34 1 12 +1 9.9 18 99г 2 тижні 1487.25грн.
GN 114.6-10-45 3.3 10 45 9.8 26 47 34 1 12 +1 9.9 18 103г 2 тижні 1493.55грн.
GN 114.6-10-50 3.3 10 50 9.8 26 47 34 1 12 +1 9.9 18 106г 2 тижні 1503.00грн.
GN 114.6-10-60 3.3 10 60 9.8 26 47 34 1 12 +1 9.9 18 111г 2 тижні 1521.00грн.
GN 114.6-10-70 3.3 10 70 9.8 26 47 34 1 12 +1 9.9 18 116г 2 тижні 1549.35грн.
GN 114.6-10-80 3.3 10 80 9.8 26 47 34 1 12 +1 9.9 18 122г 2 тижні 1571.85грн.
GN 114.6-10-90 3.3 10 90 9.8 26 47 34 1 12 +1 9.9 18 128г 2 тижні 1587.60грн.
GN 114.6-12-100 3.8 12 100 11.3 26 75 34 1 14 +1 11.9 18 165г 2 тижні 1659.60грн.
GN 114.6-12-110 3.8 12 110 11.3 26 75 34 1 14 +1 11.9 18 173г 2 тижні 1694.25грн.
GN 114.6-12-120 3.8 12 120 11.3 26 138 34 1 14 +1 11.9 18 181г 2 тижні 1723.05грн.
GN 114.6-12-20 3.8 12 20 11.3 26 75 34 1 14 +1 11.9 18 95г 2 тижні 1473.30грн.
GN 114.6-12-25 3.8 12 25 11.3 26 75 34 1 14 +1 11.9 18 100г 2 тижні 1488.15грн.
GN 114.6-12-30 3.8 12 30 11.3 26 75 34 1 14 +1 11.9 18 104г 2 тижні 1501.65грн.
GN 114.6-12-35 3.8 12 35 11.3 26 75 34 1 14 +1 11.9 18 109г 2 тижні 1506.15грн.
GN 114.6-12-40 3.8 12 40 11.3 26 75 34 1 14 +1 11.9 18 113г 2 тижні 1522.80грн.
GN 114.6-12-45 3.8 12 45 11.3 26 75 34 1 14 +1 11.9 18 118г 2 тижні 1529.55грн.
GN 114.6-12-50 3.8 12 50 11.3 26 75 34 1 14 +1 11.9 18 122г 2 тижні 1539.00грн.
GN 114.6-12-60 3.8 12 60 11.3 26 75 34 1 14 +1 11.9 18 120г 2 тижні 1563.30грн.
GN 114.6-12-70 3.8 12 70 11.3 26 75 34 1 14 +1 11.9 18 139г 2 тижні 1579.05грн.
GN 114.6-12-80 3.8 12 80 11.3 26 75 34 1 14 +1 11.9 18 150г 2 тижні 1605.60грн.
GN 114.6-12-90 3.8 12 90 11.3 26 75 34 1 14 +1 11.9 18 155г 2 тижні 1644.75грн.
GN 114.6-16-100 4.8 16 100 14.2 32 138 40 1.2 19 +1 15.9 22 288г 2 тижні 2020.95грн.
GN 114.6-16-110 4.8 16 110 14.2 32 138 40 1.2 19 +1 15.9 22 304г 2 тижні 2062.35грн.
GN 114.6-16-120 4.8 16 120 14.2 32 138 40 1.2 19 +1 15.9 22 319г 2 тижні 2088.90грн.
GN 114.6-16-130 4.8 16 130 14.2 32 138 40 1.2 19 +1 15.9 22 334г 2 тижні 2110.95грн.
GN 114.6-16-140 4.8 16 140 14.2 32 138 40 1.2 19 +1 15.9 22 350г 2 тижні 2139.75грн.
GN 114.6-16-150 4.8 16 150 14.2 32 138 40 1.2 19 +1 15.9 22 366г 2 тижні 2168.10грн.
GN 114.6-16-30 4.8 16 30 14.2 32 138 40 1.2 19 +1 15.9 22 181г 2 тижні 1778.85грн.
GN 114.6-16-35 4.8 16 35 14.2 32 138 40 1.2 19 +1 15.9 22 189г 2 тижні 1790.55грн.
GN 114.6-16-40 4.8 16 40 14.2 32 138 40 1.2 19 +1 15.9 22 196г 2 тижні 1808.55грн.
GN 114.6-16-45 4.8 16 45 14.2 32 138 40 1.2 19 +1 15.9 22 204г 2 тижні 1825.65грн.
GN 114.6-16-50 4.8 16 50 14.2 32 138 40 1.2 19 +1 15.9 22 212г 2 тижні 1843.65грн.
GN 114.6-16-60 4.8 16 60 14.2 32 138 40 1.2 19 +1 15.9 22 226г 2 тижні 1862.55грн.
GN 114.6-16-70 4.8 16 70 14.2 32 138 40 1.2 19 +1 15.9 22 243г 2 тижні 1894.05грн.
GN 114.6-16-80 4.8 16 80 14.2 32 138 40 1.2 19 +1 15.9 22 258г 2 тижні 1933.20грн.
GN 114.6-16-90 4.8 16 90 14.2 32 138 40 1.2 19 +1 15.9 22 273г 2 тижні 1984.05грн.
GN 114.6-20-100 4.8 20 100 14.8 33 228 40 1.2 23 +1 19.8 25 383г 2 тижні 2406.15грн.
GN 114.6-20-110 4.8 20 110 14.8 33 228 40 1.2 23 +1 19.8 25 406г 2 тижні 2429.10грн.
GN 114.6-20-120 4.8 20 120 14.8 33 228 40 1.2 23 +1 19.8 25 428г 2 тижні 2479.05грн.
GN 114.6-20-130 4.8 20 130 14.8 33 228 40 1.2 23 +1 19.8 25 450г 2 тижні 2515.05грн.
GN 114.6-20-140 4.8 20 140 14.8 33 228 40 1.2 23 +1 19.8 25 472г 2 тижні 2558.25грн.
GN 114.6-20-150 4.8 20 150 14.8 33 228 40 1.2 23 +1 19.8 25 494г 2 тижні 2599.65грн.
GN 114.6-20-30 4.8 20 30 14.8 33 228 40 1.2 23 +1 19.8 25 220г 2 тижні 2077.20грн.
GN 114.6-20-35 4.8 20 35 14.8 33 228 40 1.2 23 +1 19.8 25 229г 2 тижні 2087.55грн.
GN 114.6-20-40 4.8 20 40 14.8 33 228 40 1.2 23 +1 19.8 25 241г 2 тижні 2111.85грн.
GN 114.6-20-45 4.8 20 45 14.8 33 228 40 1.2 23 +1 19.8 25 257г 2 тижні 2141.55грн.
GN 114.6-20-50 4.8 20 50 14.8 33 228 40 1.2 23 +1 19.8 25 266г 2 тижні 2164.05грн.
GN 114.6-20-60 4.8 20 60 14.8 33 228 40 1.2 23 +1 19.8 25 294г 2 тижні 2161.80грн.
GN 114.6-20-70 4.8 20 70 14.8 33 228 40 1.2 23 +1 19.8 25 314г 2 тижні 2244.15грн.
GN 114.6-20-80 4.8 20 80 14.8 33 228 40 1.2 23 +1 19.8 25 330г 2 тижні 2290.95грн.
GN 114.6-20-90 4.8 20 90 14.8 33 228 40 1.2 23 +1 19.8 25 361г 2 тижні 2330.10грн.
GN 114.6-6-16 2.3 6 16 7 20 17 25 0.5 7.5 +0.5 5.9 12 33г 2 тижні 1212.30грн.
GN 114.6-6-20 2.3 6 20 7 20 17 25 0.5 7.5 +0.5 5.9 12 34г 2 тижні 1224.90грн.
GN 114.6-6-25 2.3 6 25 7 20 17 25 0.5 7.5 +0.5 5.9 12 35г 2 тижні 1236.60грн.
GN 114.6-6-30 2.3 6 30 7 20 17 25 0.5 7.5 +0.5 5.9 12 36г 2 тижні 1240.65грн.
GN 114.6-6-35 2.3 6 35 7 20 17 25 0.5 7.5 +0.5 5.9 12 37г 2 тижні 1254.60грн.
GN 114.6-6-40 2.3 6 40 7 20 17 25 0.5 7.5 +0.5 5.9 12 38г 2 тижні 1257.75грн.
GN 114.6-6-45 2.3 6 45 7 20 17 25 0.5 7.5 +0.5 5.9 12 40г 2 тижні 1271.25грн.
GN 114.6-6-50 2.3 6 50 7 20 17 25 0.5 7.5 +0.5 5.9 12 40г 2 тижні 1285.20грн.
GN 114.6-6-60 2.3 6 60 7 20 17 25 0.5 7.5 +0.5 5.9 12 46г 2 тижні 1327.50грн.
GN 114.6-6-70 2.3 6 70 7 20 17 25 0.5 7.5 +0.5 5.9 12 50г 2 тижні 1341.00грн.
GN 114.6-6-80 2.3 6 80 7 20 17 25 0.5 7.5 +0.5 5.9 12 53г 2 тижні 1365.30грн.
GN 114.6-8-100 2.8 8 100 8.4 21 35 30 0.6 10 +0.5 7.9 15 86г 2 тижні 1479.60грн.
GN 114.6-8-16 2.8 8 16 8.4 21 35 30 0.6 10 +0.5 7.9 15 53г 2 тижні 1310.40грн.
GN 114.6-8-20 2.8 8 20 8.4 21 35 30 0.6 10 +0.5 7.9 15 55г 2 тижні 1319.85грн.
GN 114.6-8-25 2.8 8 25 8.4 21 35 30 0.6 10 +0.5 7.9 15 57г 2 тижні 1330.65грн.
GN 114.6-8-30 2.8 8 30 8.4 21 35 30 0.6 10 +0.5 7.9 15 59г 2 тижні 1341.00грн.
GN 114.6-8-35 2.8 8 35 8.4 21 35 30 0.6 10 +0.5 7.9 15 61г 2 тижні 1341.00грн.
GN 114.6-8-40 2.8 8 40 8.4 21 35 30 0.6 10 +0.5 7.9 15 62г 2 тижні 1355.85грн.
GN 114.6-8-45 2.8 8 45 8.4 21 35 30 0.6 10 +0.5 7.9 15 65г 2 тижні 1366.65грн.
GN 114.6-8-50 2.8 8 50 8.4 21 35 30 0.6 10 +0.5 7.9 15 66г 2 тижні 1380.15грн.
GN 114.6-8-60 2.8 8 60 8.4 21 35 30 0.6 10 +0.5 7.9 15 73г 2 тижні 1405.80грн.
GN 114.6-8-70 2.8 8 70 8.4 21 35 30 0.6 10 +0.5 7.9 15 76г 2 тижні 1424.70грн.
GN 114.6-8-80 2.8 8 80 8.4 21 35 30 0.6 10 +0.5 7.9 15 80г 2 тижні 1456.20грн.
GN 114.6-8-90 2.8 8 90 8.4 21 35 30 0.6 10 +0.5 7.9 15 85г 2 тижні 1460.70грн.
Характеристики

Ручка / кнопка / повзун

Нержавіюча сталь AISI 303

Штифт

Нержавіюча сталь AISI 303

Стопорний собачка

Нержавіюча сталь AISI 304 (листовий метал)

пружина

Нержавіюча сталь AISI 301

Інформація

Настановні штифти з нержавіючої сталі з осьовою фіксацією GN 114.6 використовуються для швидкої фіксації, з'єднання та блокування різних затискних та кріпильних систем. Стандартне застосування: центрувальні штифти, які повинні часто зніматися та заново встановлюватися.

Прямокутні стопорні собачки, виготовлені з листової нержавіючої сталі, утримують стопорний штифт в осьовому положенні в отворі. Фіксатор втягується натисканням кнопки, а після відпускання кнопки він повертається притискною пружиною в положення затискача.

Значення навантаження у вищенаведеній таблиці для дотичної напруги отримані теоретично і є орієнтовними. Вони не є обов'язковими значеннями, що рекомендуються, і виключають будь-яку відповідальність. На них не поширюється гарантія якості та виконання умов. Оператор (користувач) повинен визначати в кожному конкретному випадку, чи продукт є придатним для передбачуваного застосування.

Аксесуари
  • Кулькові ланцюги  GN 111  -
  • Кулькові ланцюги з нержавіючої сталі  GN 111.5
  • Утримуючі троси   GN 111.2
  • Спіральні утримуючі троси  GN 111.4
Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 114.6 524.23 KB
Load_Capacity_of_Ball_Lock_Pins_Locking_Pins_RU 90.57 KB
Range_Ball_Lock_Pins_RU 500.84 KB
Plastic_Characteristics_RU 250.54 KB
Properties_Stainless_Steel_RU 144.52 KB
GN 114.6
