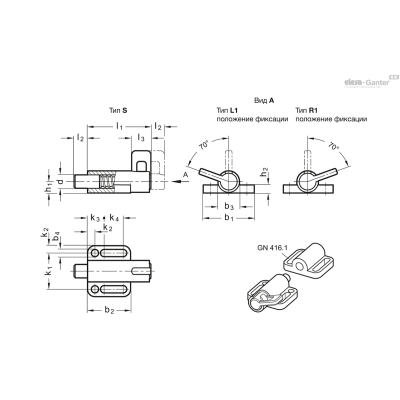

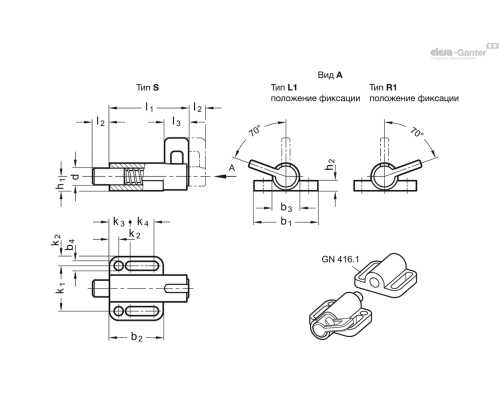

| Опис | b1 | b2 | b3 | b4 | d Вісь -0.05 Отвір +0.1/+0.05 | k1 | k2 | k3 | k4 | l2 мін. | l3 | Пружинна навантаження в Н ≈початкова | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 416-10-38-L1 | 38 | 32 | 16 | 5.4 | 10 | 27 | 5.5 | 12 | 14.5 | 10 | 14 | 21 | 72г | 2 тижні | 342.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 416-10-38-R1 | 38 | 32 | 16 | 5.4 | 10 | 27 | 5.5 | 12 | 14.5 | 10 | 14 | 21 | 72г | 2 тижні | 342.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 416-10-38-S | 38 | 32 | 16 | 5.4 | 10 | 27 | 5.5 | 12 | 14.5 | 10 | 14 | 21 | 73г | 2 тижні | 343.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 416-10-46-L1 | 46 | 40 | 20 | 6.4 | 10 | 33 | 6.5 | 14.5 | 19 | 12 | 17 | 25 | 133г | 2 тижні | 419.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 416-10-46-R1 | 46 | 40 | 20 | 6.4 | 10 | 33 | 6.5 | 14.5 | 19 | 12 | 17 | 25 | 133г | 2 тижні | 419.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 416-10-46-S | 46 | 40 | 20 | 6.4 | 10 | 33 | 6.5 | 14.5 | 19 | 12 | 17 | 25 | 134г | 2 тижні | 419.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 416-12-46-L1 | 46 | 40 | 20 | 6.4 | 12 | 33 | 6.5 | 14.5 | 19 | 12 | 17 | 25 | 136г | 2 тижні | 431.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 416-12-46-R1 | 46 | 40 | 20 | 6.4 | 12 | 33 | 6.5 | 14.5 | 19 | 12 | 17 | 25 | 136г | 2 тижні | 431.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 416-12-46-S | 46 | 40 | 20 | 6.4 | 12 | 33 | 6.5 | 14.5 | 19 | 12 | 17 | 25 | 136г | 2 тижні | 431.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 416-6-38-L1 | 38 | 32 | 16 | 5.4 | 6 | 27 | 5.5 | 12 | 14.5 | 10 | 14 | 21 | 67г | 2 тижні | 334.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 416-6-38-R1 | 38 | 32 | 16 | 5.4 | 6 | 27 | 5.5 | 12 | 14.5 | 10 | 14 | 21 | 67г | 2 тижні | 334.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 416-6-38-S | 38 | 32 | 16 | 5.4 | 6 | 27 | 5.5 | 12 | 14.5 | 10 | 14 | 21 | 68г | 2 тижні | 331.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 416-8-38-L1 | 38 | 32 | 16 | 5.4 | 8 | 27 | 5.5 | 12 | 14.5 | 10 | 14 | 21 | 69г | 2 тижні | 319.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 416-8-38-R1 | 38 | 32 | 16 | 5.4 | 8 | 27 | 5.5 | 12 | 14.5 | 10 | 14 | 21 | 69г | 2 тижні | 319.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 416-8-38-S | 38 | 32 | 16 | 5.4 | 8 | 27 | 5.5 | 12 | 14.5 | 10 | 14 | 21 | 70г | 2 тижні | 319.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 416-8-46-L1 | 46 | 40 | 20 | 6.4 | 8 | 33 | 6.5 | 14.5 | 19 | 12 | 17 | 25 | 130г | 2 тижні | 427.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 416-8-46-R1 | 46 | 40 | 20 | 6.4 | 8 | 33 | 6.5 | 14.5 | 19 | 12 | 17 | 25 | 130г | 2 тижні | 427.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 416-8-46-S | 46 | 40 | 20 | 6.4 | 8 | 33 | 6.5 | 14.5 | 19 | 12 | 17 | 25 | 130г | 2 тижні | 427.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип S без блокування, без вихідного положення
- Тип L1 Блокування / фіксація у віджатому положенні (відключення) через поворот проти годинникової стрілки
- Тип R1 Блокування / фіксація у віджатому положенні (відключення) через поворот за годинниковою стрілкою
Напрямна
Цинк, лиття під тиском
з пластиковим покриттям, колір RAL 9005, текстурне оздоблення
Штифт
Сталь
гальванічно оцинкована з блакитною пасивацією
пружина
Нержавіюча сталь AISI 301
Важіль засувки
Пластик, технополімер (поліамід ПА)
- чорний колір, матова обробка
- чорний колір, матова обробка
Інформація

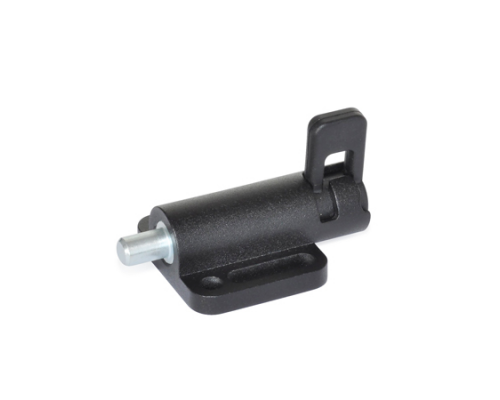

Плунжер пружинних засувок GN 416 працює від осьового натягу важеля засувки. Даний вид управління з верхньої сторони має переваги за певних умов установки.
Штифти пружинних засувок типу S встановлені в корпусі для запобігання обертанню і, отже, блокування у вихідному, але не прибраному положенні. Пружинні засувки типів R1 і L1 мають функцію блокування у вихідному, а також у прибраному положенні, запобігаючи мимовільній роботі. Блокувальна насічка утримує важіль засувки в обох положеннях.
Діапазон регулювання розроблений таким чином, що шайби ISO 7092 можуть бути використані в регулювальному пазу корпусу.
Технічна інформація
