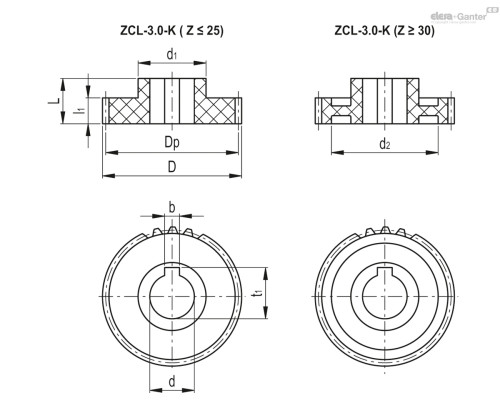

| Опис | bD10 | dH9 | Dp* | t1 | Кількість зубівZ | Макс. крутний момент[Нм] | Модуль M | D | l1 | L | d1 | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

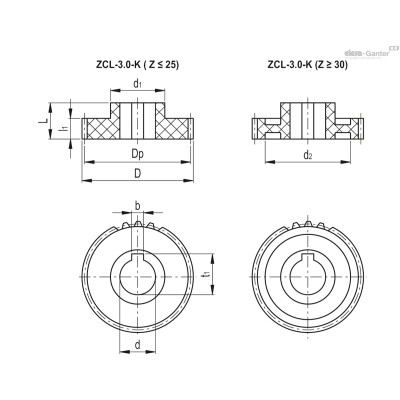

| ZCL-3.0-12-A12-K | 4 | 12 | 36 | 13.8 +0.1 | 12 | 62.7 | 3.0 | 42 | 30 | 45 | 25 | - | 43г | 2 тижні | 1148.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-3.0-15-A12-K | 4 | 12 | 45 | 13.8 +0.1 | 15 | 78.4 | 3.0 | 51 | 30 | 45 | 30 | - | 70г | 2 тижні | 1278.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-3.0-16-A15-K | 5 | 15 | 48 | 17.3 +0.1 | 16 | 83.7 | 3.0 | 54 | 30 | 45 | 35 | - | 79г | 2 тижні | 1527.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-3.0-20-A20-K | 6 | 20 | 60 | 22.8 +0.1 | 20 | 104.6 | 3.0 | 66 | 30 | 45 | 45 | - | 121г | 2 тижні | 1692.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-3.0-25-A20-K | 6 | 20 | 75 | 22.8 +0.1 | 25 | 130.7 | 3.0 | 81 | 30 | 45 | 45 | - | 186г | 2 тижні | 2140.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-3.0-30-A20-K | 6 | 20 | 90 | 22.8 +0.1 | 30 | 156.9 | 3.0 | 96 | 30 | 45 | 50 | 65 | 233г | 2 тижні | 2627.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-3.0-40-A25-K | 8 | 25 | 120 | 28.3 +0.2 | 40 | 209.1 | 3.0 | 126 | 30 | 45 | 60 | 85 | 406г | 2 тижні | 3582.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-3.0-50-A25-K | 8 | 25 | 150 | 28.3 +0.2 | 50 | 261.4 | 3.0 | 156 | 30 | 45 | 60 | 127 | 423г | 2 тижні | 3889.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основні характеристики
Матеріал
Технополімер на основі поліаміду (PA), армований скловолокном, сірий колір.
Стандартні виконання
- ZCL-0.5 : модуль 0.5; нерозсвердлена втулка (кількість зубів Z ≤ 50) або попередньо просвердлений наскрізний отвір (кількість зубів Z ≥ 55).
- ZCL-1.0 : модуль 1.0; нерозсвердлена втулка (кількість зубів Z = 10) або попередньо просвердлений наскрізний отвір.
- ZCL-1.5 : Модуль 1.5, попередньо просвердлений наскрізний отвір
- ZCL-2.0 : Модуль 2.0, попередньо просвердлений наскрізний отвір
- ZCL-2.5 : Модуль 2.5, попередньо просвердлений наскрізний отвір

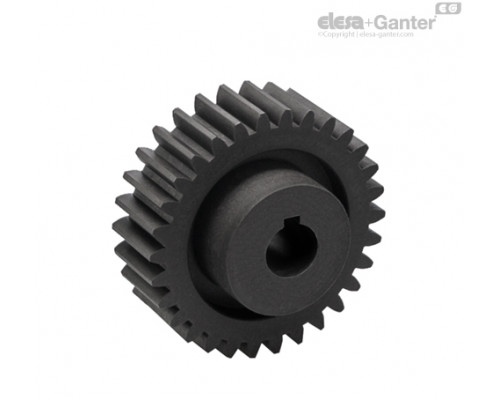

- ZCL-3.0 : Модуль 3, попередньо просвердлений наскрізний отвір
- ZCL-1.0-K : модуль 1.0, просвердлена маточина зі шпоночним пазом UNI 6604 , допуск D10.
- ZCL-1.5-K : модуль 1.5, просвердлена маточина зі шпоночним пазом UNI 6604 , допуск D10.
- ZCL-2.0-K : модуль 2.0, просвердлена маточина зі шпоночним пазом UNI 6604 , допуск D10.
- ZCL-2.5-K : модуль 2.5, просвердлена маточина зі шпоночним пазом UNI 6604 , допуск D10.
- ZCL-3.0-K : модуль 3.0, просвердлена маточина зі шпоночним пазом UNI 6604 , допуск D10.
Для виконань з попередньо просвердленим наскрізним отвором розмір d, вказаний у таблицях, означає мінімальний діаметр отвору, одержуваного в результаті механообробки.
Стосовно версій -K механічна обробка паза шпонки необов'язково призводить до фазування передачі.
Загальна інформація
Особливості
Значення крутного моменту, наведені в таблицях, вказані в об/хв між 0 і 150. Значення можуть відрізнятися залежно від мастила, температури, поєднання з іншими матеріалами та тривалості експлуатації.
Максимальний допуск наскрізного отвору без різьблення: IT 9.
Технічні дані
Див: Елементи передачі .
Інші виконання
Спеціальні виконання доступні на запит
- Складання за допомогою поперечного потайного гвинта.
- Різні нестандартні шестірні зі маточкою зі шпоночним пазом відповідно до UNI 6604, допуск D10.
Інструкції щодо використання
Монтаж
При зачепленні двох циліндричних коліс необхідно враховувати позитивний зазор. Для модулів 0,5 – 1,0 – 1,5 рекомендується допуск (+0,03+0,1). Для модулів 2,0 – 2,5 – 3,0 рекомендується допуск (+0,08+0,3).
