Продукція
  • ZCL

ZCL

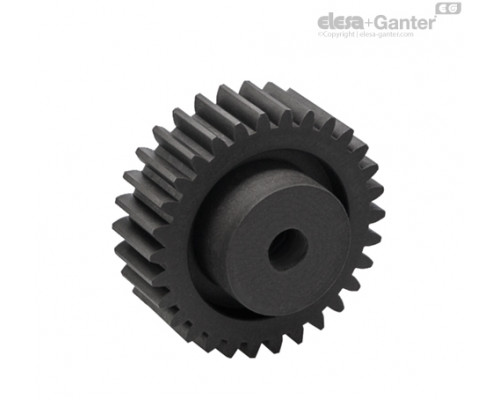

Циліндричні зубчасті передачі

Модуль 2,5

ZCL
ZCL

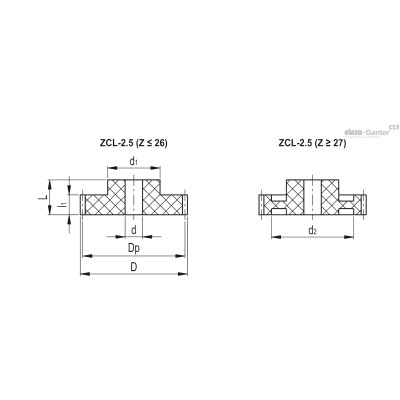

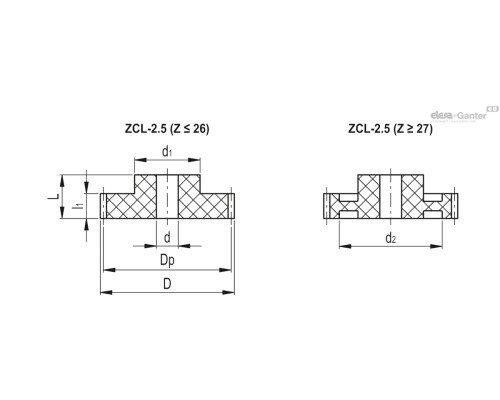

Опис
d min
Dp*
Кількість зубівZ
Макс. крутний момент[Нм]
Модуль M
D
l1
L
d1
d2
Вага Наявн. Ціна
ZCL-2.5-12 8 30 12 36.3 2.5 35 25 40 22 - 26г 2 тижні 392.40грн.
ZCL-2.5-14 8 35 14 42.4 2.5 40 25 40 22 - 38г 2 тижні 403.20грн.
ZCL-2.5-15 10 37.5 15 45.4 2.5 42.5 25 40 30 - 45г 2 тижні 428.40грн.
ZCL-2.5-16 10 40 16 48.4 2.5 45 25 40 30 - 51г 2 тижні 524.70грн.
ZCL-2.5-18 10 45 18 54.5 2.5 50 25 40 35 - 61г 2 тижні 581.85грн.
ZCL-2.5-20 10 50 20 60.5 2.5 55 25 40 35 - 73г 2 тижні 611.55грн.
ZCL-2.5-22 16 55 22 66.6 2.5 60 25 40 40 - 94г 2 тижні 837.90грн.
ZCL-2.5-23 16 57.5 23 69.6 2.5 62.5 25 40 40 - 101г 2 тижні 873.90грн.
ZCL-2.5-24 16 60 24 72.6 2.5 65 25 40 40 - 111г 2 тижні 910.80грн.
ZCL-2.5-25 16 62.5 25 75.6 2.5 67.5 25 40 40 - 109г 2 тижні 928.80грн.
ZCL-2.5-26 16 65 26 78.7 2.5 70 25 40 40 - 75г 2 тижні 945.45грн.
ZCL-2.5-27 16 67.5 27 81.7 2.5 72.5 25 40 40 50 122г 2 тижні 983.70грн.
ZCL-2.5-28 16 70 28 84.7 2.5 75 25 40 40 50 131г 2 тижні 1018.80грн.
ZCL-2.5-29 16 72.5 29 87.8 2.5 77.5 25 40 45 56 141г 2 тижні 1055.70грн.
ZCL-2.5-30 16 75 30 90.8 2.5 80 25 40 45 56 147г 2 тижні 1223.55грн.
ZCL-2.5-32 16 80 32 96.8 2.5 85 25 40 50 61 171г 2 тижні 1296.90грн.
ZCL-2.5-35 16 87.5 35 105.9 2.5 92.5 25 40 50 61 172г 2 тижні 1401.30грн.
ZCL-2.5-40 18 100 40 121.0 2.5 105 25 40 50 73 239г 2 тижні 1723.95грн.
ZCL-2.5-45 18 112.5 45 136.2 2.5 117.5 25 40 60 85 299г 2 тижні 1952.55грн.
ZCL-2.5-50 20 125 50 151.3 2.5 130 25 40 60 105 300г 2 тижні 2374.20грн.
Основні характеристики

Матеріал

Технополімер на основі поліаміду (PA), армований скловолокном, сірий колір.

Стандартні виконання

  • ZCL-0.5 : модуль 0.5; нерозсвердлена втулка (кількість зубів Z ≤ 50) або попередньо просвердлений наскрізний отвір (кількість зубів Z ≥ 55).
  • ZCL-1.0 : модуль 1.0; нерозсвердлена втулка (кількість зубів Z = 10) або попередньо просвердлений наскрізний отвір.
  • ZCL-1.5 : Модуль 1.5, попередньо просвердлений наскрізний отвір
  • ZCL-2.0 : Модуль 2.0, попередньо просвердлений наскрізний отвір
  • ZCL-2.5 : Модуль 2.5, попередньо просвердлений наскрізний отвір
  • ZCL-3.0 : Модуль 3, попередньо просвердлений наскрізний отвір
  • ZCL-1.0-K : модуль 1.0, просвердлена маточина зі шпоночним пазом  UNI 6604 , допуск D10.
  • ZCL-1.5-K : модуль 1.5, просвердлена маточина зі шпоночним пазом  UNI 6604 , допуск D10.
  • ZCL-2.0-K : модуль 2.0, просвердлена маточина зі шпоночним пазом  UNI 6604 , допуск D10.
  • ZCL-2.5-K : модуль 2.5, просвердлена маточина зі шпоночним пазом  UNI 6604 , допуск D10.
  • ZCL-3.0-K : модуль 3.0, просвердлена маточина зі шпоночним пазом  UNI 6604 , допуск D10.

Для виконань з попередньо просвердленим наскрізним отвором розмір d, вказаний у таблицях, означає мінімальний діаметр отвору, одержуваного в результаті механообробки.

Стосовно версій -K механічна обробка паза шпонки необов'язково призводить до фазування передачі.

Загальна інформація

Особливості

Значення крутного моменту, наведені в таблицях, вказані в об/хв між 0 і 150. Значення можуть відрізнятися залежно від мастила, температури, поєднання з іншими матеріалами та тривалості експлуатації.

Максимальний допуск наскрізного отвору без різьблення: IT 9.

Технічні дані

Див:  Елементи передачі .

Інші виконання

Спеціальні виконання доступні на запит

  • Складання за допомогою поперечного потайного гвинта.
  • Різні нестандартні шестірні зі маточкою зі шпоночним пазом відповідно до UNI 6604, допуск D10.
Інструкції щодо використання

Монтаж

При зачепленні двох циліндричних коліс необхідно враховувати позитивний зазор. Для модулів 0,5 – 1,0 – 1,5 рекомендується допуск (+0,03+0,1). Для модулів 2,0 – 2,5 – 3,0 рекомендується допуск (+0,08+0,3).
