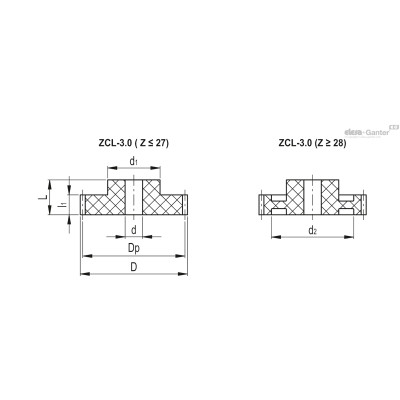

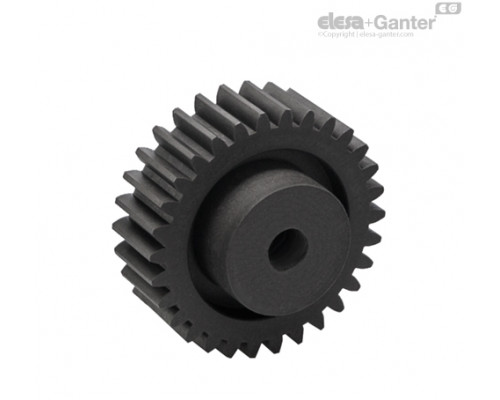

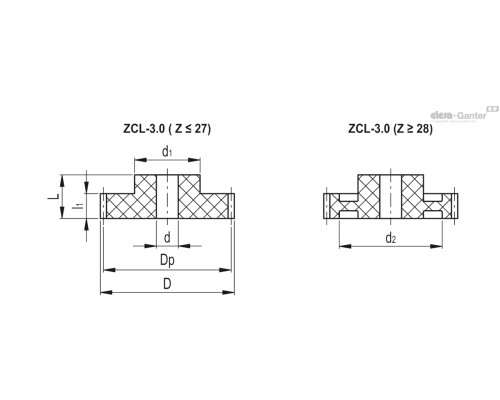

Циліндричні зубчасті передачі

Модуль 3,0

ZCL
ZCL
Опис
d min
Dp*
Кількість зубівZ
Макс. крутний момент[Нм]
Модуль M
D
l1
L
d1
d2
Вага Наявн. Ціна
ZCL-3.0-12 12 36 12 62.7 3.0 42 30 45 25 - 45г 2 тижні 567.00грн.
ZCL-3.0-14 12 42 14 73.2 3.0 48 30 45 30 - 62г 2 тижні 653.85грн.
ZCL-3.0-15 12 45 15 78.4 3.0 51 30 45 30 - 72г 2 тижні 697.05грн.
ZCL-3.0-16 12 48 16 83.7 3.0 54 30 45 35 - 85г 2 тижні 945.45грн.
ZCL-3.0-18 12 54 18 94.1 3.0 60 30 45 40 - 108г 2 тижні 1026.90грн.
ZCL-3.0-20 12 60 20 104.6 3.0 66 30 45 45 - 135г 2 тижні 1110.60грн.
ZCL-3.0-22 16 66 22 115.0 3.0 72 30 45 45 - 156г 2 тижні 1311.30грн.
ZCL-3.0-23 16 69 23 120.3 3.0 75 30 45 45 - 167г 2 тижні 1365.30грн.
ZCL-3.0-24 16 72 24 125.5 3.0 78 30 45 45 - 180г 2 тижні 1438.20грн.
ZCL-3.0-25 16 75 25 130.7 3.0 81 30 45 45 - 195г 2 тижні 1558.80грн.
ZCL-3.0-26 16 78 26 135.9 3.0 84 30 45 45 - 208г 2 тижні 1754.55грн.
ZCL-3.0-27 16 81 27 141.2 3.0 87 30 45 45 - 224г 2 тижні 1872.90грн.
ZCL-3.0-28 16 84 28 146.4 3.0 90 30 45 50 65 207г 2 тижні 1973.70грн.
ZCL-3.0-29 16 87 29 151.6 3.0 93 30 45 50 65 220г 2 тижні 2022.30грн.
ZCL-3.0-30 16 90 30 156.9 3.0 96 30 45 50 65 236г 2 тижні 2045.25грн.
ZCL-3.0-32 16 96 32 167.3 3.0 102 30 45 50 73 243г 2 тижні 2238.75грн.
ZCL-3.0-35 20 105 35 183.0 3.0 111 30 45 60 80 336г 2 тижні 2425.95грн.
ZCL-3.0-40 20 120 40 209.1 3.0 126 30 45 60 85 416г 2 тижні 3000.15грн.
ZCL-3.0-45 20 135 45 235.3 3.0 141 30 45 60 101 434г 2 тижні 3201.30грн.
ZCL-3.0-50 20 150 50 261.4 3.0 156 30 45 60 127 438г 2 тижні 3307.95грн.
Основні характеристики

Матеріал

Технополімер на основі поліаміду (PA), армований скловолокном, сірий колір.

Стандартні виконання

  • ZCL-0.5 : модуль 0.5; нерозсвердлена втулка (кількість зубів Z ≤ 50) або попередньо просвердлений наскрізний отвір (кількість зубів Z ≥ 55).
  • ZCL-1.0 : модуль 1.0; нерозсвердлена втулка (кількість зубів Z = 10) або попередньо просвердлений наскрізний отвір.
  • ZCL-1.5 : Модуль 1.5, попередньо просвердлений наскрізний отвір
  • ZCL-2.0 : Модуль 2.0, попередньо просвердлений наскрізний отвір
  • ZCL-2.5 : Модуль 2.5, попередньо просвердлений наскрізний отвір
  • ZCL-3.0 : Модуль 3, попередньо просвердлений наскрізний отвір
  • ZCL-1.0-K : модуль 1.0, просвердлена маточина зі шпоночним пазом  UNI 6604 , допуск D10.
  • ZCL-1.5-K : модуль 1.5, просвердлена маточина зі шпоночним пазом  UNI 6604 , допуск D10.
  • ZCL-2.0-K : модуль 2.0, просвердлена маточина зі шпоночним пазом  UNI 6604 , допуск D10.
  • ZCL-2.5-K : модуль 2.5, просвердлена маточина зі шпоночним пазом  UNI 6604 , допуск D10.
  • ZCL-3.0-K : модуль 3.0, просвердлена маточина зі шпоночним пазом  UNI 6604 , допуск D10.

Для виконань з попередньо просвердленим наскрізним отвором розмір d, вказаний у таблицях, означає мінімальний діаметр отвору, одержуваного в результаті механообробки.

Стосовно версій -K механічна обробка паза шпонки необов'язково призводить до фазування передачі.

Загальна інформація

Особливості

Значення крутного моменту, наведені в таблицях, вказані в об/хв між 0 і 150. Значення можуть відрізнятися залежно від мастила, температури, поєднання з іншими матеріалами та тривалості експлуатації.

Максимальний допуск наскрізного отвору без різьблення: IT 9.

Технічні дані

Див:  Елементи передачі .

Інші виконання

Спеціальні виконання доступні на запит

  • Складання за допомогою поперечного потайного гвинта.
  • Різні нестандартні шестірні зі маточкою зі шпоночним пазом відповідно до UNI 6604, допуск D10.
Інструкції щодо використання

Монтаж

При зачепленні двох циліндричних коліс необхідно враховувати позитивний зазор. Для модулів 0,5 – 1,0 – 1,5 рекомендується допуск (+0,03+0,1). Для модулів 2,0 – 2,5 – 3,0 рекомендується допуск (+0,08+0,3).

Питань: 0

Немає запитань про цей товар.

ZCL 1.06 MB
ZCL-3.0
