Продукція
  • ZCL

ZCL

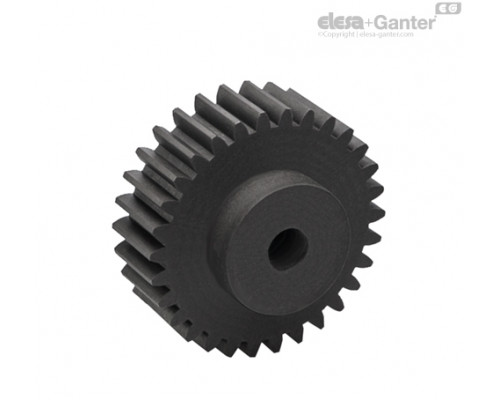

Циліндричні зубчасті передачі

Модуль 2,0

ZCL
ZCL
Опис

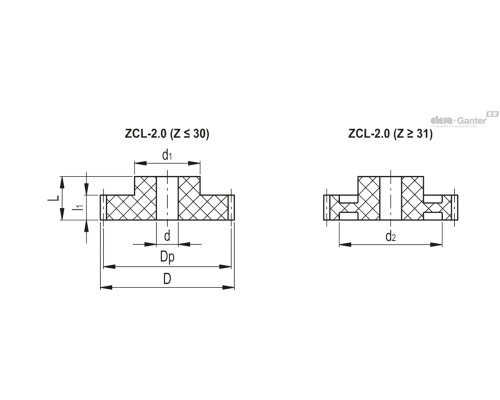

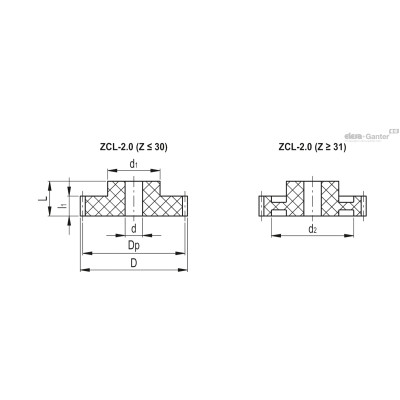

d min
Dp*
Кількість зубівZ
Макс. крутний момент[Нм]
Модуль M
D
l1
L
d1
d2
Вага Наявн. Ціна
ZCL-2.0-100 25 200 100 154.9 2.0 204 20 35 60 183 384г 2 тижні 2616.30грн.
ZCL-2.0-12 8 24 12 18.6 2.0 28 20 35 18 - 15г 2 тижні 298.35грн.
ZCL-2.0-13 8 26 13 20.1 2.0 30 20 35 18 - 17г 2 тижні 306.90грн.
ZCL-2.0-14 8 28 14 21.7 2.0 32 20 35 20 - 20г 2 тижні 307.80грн.
ZCL-2.0-15 8 30 15 23.2 2.0 34 20 35 22 - 25г 2 тижні 310.95грн.
ZCL-2.0-16 8 32 16 24.8 2.0 36 20 35 25 - 29г 2 тижні 364.05грн.
ZCL-2.0-17 8 34 17 26.3 2.0 38 20 35 25 - 32г 2 тижні 375.75грн.
ZCL-2.0-18 10 36 18 27.9 2.0 40 20 35 30 - 34г 2 тижні 389.25грн.
ZCL-2.0-19 10 38 19 29.4 2.0 42 20 35 30 - 42г 2 тижні 400.95грн.
ZCL-2.0-20 10 40 20 31.0 2.0 44 20 35 30 - 44г 2 тижні 426.60грн.
ZCL-2.0-21 10 42 21 32.5 2.0 46 20 35 30 - 46г 2 тижні 485.55грн.
ZCL-2.0-22 10 44 22 34.1 2.0 48 20 35 30 - 49г 2 тижні 526.95грн.
ZCL-2.0-23 10 46 23 35.6 2.0 50 20 35 35 - 61г 2 тижні 538.65грн.
ZCL-2.0-24 10 48 24 37.2 2.0 52 20 35 35 - 56г 2 тижні 552.15грн.
ZCL-2.0-25 10 50 25 38.7 2.0 54 20 35 35 - 65г 2 тижні 581.85грн.
ZCL-2.0-26 14 52 26 40.3 2.0 56 20 35 40 - 71г 2 тижні 641.25грн.
ZCL-2.0-27 14 54 27 41.8 2.0 58 20 35 40 - 79г 2 тижні 691.65грн.
ZCL-2.0-28 14 56 28 43.4 2.0 60 20 35 40 - 85г 2 тижні 696.15грн.
ZCL-2.0-29 14 58 29 44.9 2.0 62 20 35 40 - 86г 2 тижні 697.05грн.
ZCL-2.0-30 14 60 30 46.5 2.0 64 20 35 40 - 92г 2 тижні 721.35грн.
ZCL-2.0-31 14 62 31 48.0 2.0 66 20 35 40 48 87г 2 тижні 750.15грн.
ZCL-2.0-32 16 64 32 49.6 2.0 68 20 35 45 51 95г 2 тижні 758.25грн.
ZCL-2.0-33 16 66 33 51.1 2.0 70 20 35 45 51 98г 2 тижні 761.40грн.
ZCL-2.0-34 16 68 34 52.7 2.0 72 20 35 45 51 105г 2 тижні 763.65грн.
ZCL-2.0-35 16 70 35 54.2 2.0 74 20 35 45 51 113г 2 тижні 849.60грн.
ZCL-2.0-36 16 72 36 55.8 2.0 76 20 35 50 59 128г 2 тижні 987.75грн.
ZCL-2.0-37 16 74 37 57.3 2.0 78 20 35 50 59 118г 2 тижні 1080.90грн.
ZCL-2.0-38 16 76 38 58.9 2.0 80 20 35 50 59 125г 2 тижні 1144.35грн.
ZCL-2.0-39 16 78 39 60.4 2.0 82 20 35 50 59 127г 2 тижні 1147.50грн.
ZCL-2.0-40 16 80 40 62.0 2.0 84 20 35 55 66 154г 2 тижні 1152.90грн.
ZCL-2.0-42 16 84 42 65.1 2.0 88 20 35 55 66 156г 2 тижні 1159.20грн.
ZCL-2.0-44 16 88 44 68.2 2.0 92 20 35 60 68 175г 2 тижні 1167.75грн.
ZCL-2.0-45 16 90 45 69.7 2.0 94 20 35 60 68 177г 2 тижні 1170.90грн.
ZCL-2.0-46 16 92 46 71.3 2.0 96 20 35 60 75 181г 2 тижні 1265.85грн.
ZCL-2.0-48 16 96 48 74.4 2.0 100 20 35 60 75 193г 2 тижні 1316.70грн.
ZCL-2.0-50 20 100 50 77.5 2.0 104 20 35 60 84 209г 2 тижні 1401.30грн.
ZCL-2.0-52 20 104 52 80.6 2.0 108 20 35 60 90 203г 2 тижні 1593.00грн.
ZCL-2.0-54 20 108 54 83.7 2.0 112 20 35 60 90 211г 2 тижні 1666.80грн.
ZCL-2.0-57 20 114 57 88.3 2.0 118 20 35 60 90 208г 2 тижні 1681.65грн.
ZCL-2.0-60 20 120 60 93.0 2.0 124 20 35 60 101 247г 2 тижні 1778.85грн.
ZCL-2.0-62 20 124 62 96.1 2.0 128 20 35 60 101 257г 2 тижні 1788.30грн.
ZCL-2.0-64 20 128 64 99.2 2.0 132 20 35 60 101 276г 2 тижні 1810.80грн.
ZCL-2.0-65 20 130 65 100.7 2.0 134 20 35 60 101 226г 2 тижні 1815.75грн.
ZCL-2.0-66 20 132 66 102.3 2.0 136 20 35 60 101 295г 2 тижні 1821.15грн.
ZCL-2.0-68 20 136 68 105.3 2.0 140 20 35 60 101 265г 2 тижні 1867.95грн.
ZCL-2.0-70 20 140 70 108.4 2.0 144 20 35 60 117 274г 2 тижні 1944.00грн.
ZCL-2.0-72 20 144 72 111.5 2.0 148 20 35 60 117 324г 2 тижні 1988.10грн.
ZCL-2.0-74 20 148 74 114.6 2.0 152 20 35 60 117 340г 2 тижні 2007.45грн.
ZCL-2.0-75 20 150 75 116.2 2.0 154 20 35 60 117 349г 2 тижні 2013.75грн.
ZCL-2.0-76 20 152 76 117.7 2.0 156 20 35 60 117 376г 2 тижні 2197.80грн.
ZCL-2.0-78 20 156 78 120.8 2.0 160 20 35 60 117 381г 2 тижні 2281.05грн.
ZCL-2.0-80 20 160 80 123.9 2.0 164 20 35 60 117 292г 2 тижні 2331.90грн.
ZCL-2.0-90 20 180 90 139.4 2.0 184 20 35 60 147 451г 2 тижні 2536.20грн.
Основні характеристики

Матеріал

Технополімер на основі поліаміду (PA), армований скловолокном, сірий колір.

Стандартні виконання

  • ZCL-0.5 : модуль 0.5; нерозсвердлена втулка (кількість зубів Z ≤ 50) або попередньо просвердлений наскрізний отвір (кількість зубів Z ≥ 55).
  • ZCL-1.0 : модуль 1.0; нерозсвердлена втулка (кількість зубів Z = 10) або попередньо просвердлений наскрізний отвір.
  • ZCL-1.5 : Модуль 1.5, попередньо просвердлений наскрізний отвір
  • ZCL-2.0 : Модуль 2.0, попередньо просвердлений наскрізний отвір
  • ZCL-2.5 : Модуль 2.5, попередньо просвердлений наскрізний отвір
  • ZCL-3.0 : Модуль 3, попередньо просвердлений наскрізний отвір
  • ZCL-1.0-K : модуль 1.0, просвердлена маточина зі шпоночним пазом  UNI 6604 , допуск D10.
  • ZCL-1.5-K : модуль 1.5, просвердлена маточина зі шпоночним пазом  UNI 6604 , допуск D10.
  • ZCL-2.0-K : модуль 2.0, просвердлена маточина зі шпоночним пазом  UNI 6604 , допуск D10.
  • ZCL-2.5-K : модуль 2.5, просвердлена маточина зі шпоночним пазом  UNI 6604 , допуск D10.
  • ZCL-3.0-K : модуль 3.0, просвердлена маточина зі шпоночним пазом  UNI 6604 , допуск D10.

Для виконань з попередньо просвердленим наскрізним отвором розмір d, вказаний у таблицях, означає мінімальний діаметр отвору, одержуваного в результаті механообробки.

Стосовно версій -K механічна обробка паза шпонки необов'язково призводить до фазування передачі.

Загальна інформація

Особливості

Значення крутного моменту, наведені в таблицях, вказані в об/хв між 0 і 150. Значення можуть відрізнятися залежно від мастила, температури, поєднання з іншими матеріалами та тривалості експлуатації.

Максимальний допуск наскрізного отвору без різьблення: IT 9.

Технічні дані

Див:  Елементи передачі .

Інші виконання

Спеціальні виконання доступні на запит

  • Складання за допомогою поперечного потайного гвинта.
  • Різні нестандартні шестірні зі маточкою зі шпоночним пазом відповідно до UNI 6604, допуск D10.
Інструкції щодо використання

Монтаж

При зачепленні двох циліндричних коліс необхідно враховувати позитивний зазор. Для модулів 0,5 – 1,0 – 1,5 рекомендується допуск (+0,03+0,1). Для модулів 2,0 – 2,5 – 3,0 рекомендується допуск (+0,08+0,3).
