Name: ZCL
Brand: Elesa Ganter
SKU: ZCL-1.5
Availability: OutOfStock

Опис

d min

Dp*

Кількість зубівZ

Макс. крутний момент[Нм]

Модуль M

Вага

Наявн.

Ціна

ZCL-1.5-12

8.2

1.5

8г

2 тижні

237.15грн.

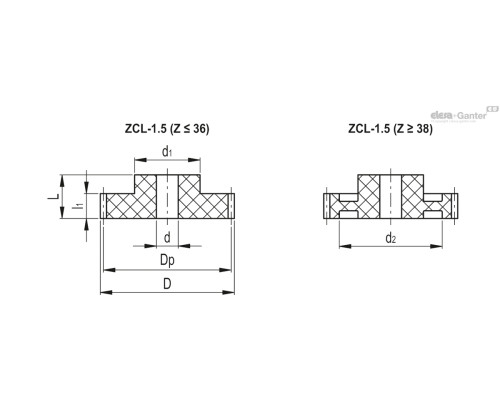

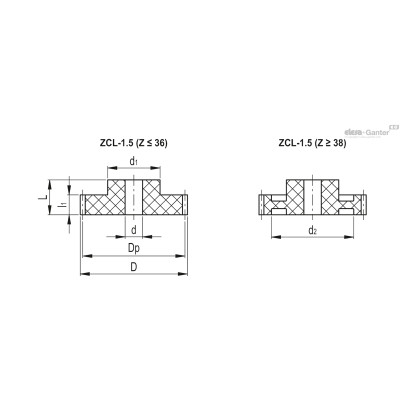

Характеристики

d min	5
Dp*	18
Кількість зубівZ	12
Макс. крутний момент[Нм]	8.2
Модуль M	1.5
D	21
l1	17
L	30
d1	14
d2	-

237.15грн.

Наявн.: 2 тижні

ZCL-1.5-14

9.6

1.5

10г

2 тижні

240.30грн.

Характеристики

d min	5
Dp*	21
Кількість зубівZ	14
Макс. крутний момент[Нм]	9.6
Модуль M	1.5
D	24
l1	17
L	30
d1	16
d2	-

240.30грн.

Наявн.: 2 тижні

ZCL-1.5-15

22.5

10.3

1.5

25.5

13г

2 тижні

242.55грн.

Характеристики

d min	5
Dp*	22.5
Кількість зубівZ	15
Макс. крутний момент[Нм]	10.3
Модуль M	1.5
D	25.5
l1	17
L	30
d1	18
d2	-

242.55грн.

Наявн.: 2 тижні

ZCL-1.5-16

10.9

1.5

14г

2 тижні

298.35грн.

Характеристики

d min	5
Dp*	24
Кількість зубівZ	16
Макс. крутний момент[Нм]	10.9
Модуль M	1.5
D	27
l1	17
L	30
d1	18
d2	-

298.35грн.

Наявн.: 2 тижні

ZCL-1.5-18

12.3

1.5

18г

2 тижні

301.50грн.

Характеристики

d min	6
Dp*	27
Кількість зубівZ	18
Макс. крутний момент[Нм]	12.3
Модуль M	1.5
D	30
l1	17
L	30
d1	20
d2	-

301.50грн.

Наявн.: 2 тижні

ZCL-1.5-20

13.7

1.5

23г

2 тижні

306.90грн.

Характеристики

d min	8
Dp*	30
Кількість зубівZ	20
Макс. крутний момент[Нм]	13.7
Модуль M	1.5
D	33
l1	17
L	30
d1	25
d2	-

306.90грн.

Наявн.: 2 тижні

ZCL-1.5-21

31.5

14.4

1.5

34.5

24г

2 тижні

306.90грн.

Характеристики

d min	8
Dp*	31.5
Кількість зубівZ	21
Макс. крутний момент[Нм]	14.4
Модуль M	1.5
D	34.5
l1	17
L	30
d1	25
d2	-

306.90грн.

Наявн.: 2 тижні

ZCL-1.5-22

15.0

1.5

28г

2 тижні

306.90грн.

Характеристики

d min	8
Dp*	33
Кількість зубівZ	22
Макс. крутний момент[Нм]	15.0
Модуль M	1.5
D	36
l1	17
L	30
d1	28
d2	-

306.90грн.

Наявн.: 2 тижні

ZCL-1.5-24

16.4

1.5

32г

2 тижні

336.60грн.

Характеристики

d min	8
Dp*	36
Кількість зубівZ	24
Макс. крутний момент[Нм]	16.4
Модуль M	1.5
D	39
l1	17
L	30
d1	28
d2	-

336.60грн.

Наявн.: 2 тижні

ZCL-1.5-25

37.5

17.1

1.5

40.5

34г

2 тижні

345.15грн.

Характеристики

d min	8
Dp*	37.5
Кількість зубівZ	25
Макс. крутний момент[Нм]	17.1
Модуль M	1.5
D	40.5
l1	17
L	30
d1	30
d2	-

345.15грн.

Наявн.: 2 тижні

ZCL-1.5-26

17.8

1.5

35г

2 тижні

364.05грн.

Характеристики

d min	8
Dp*	39
Кількість зубівZ	26
Макс. крутний момент[Нм]	17.8
Модуль M	1.5
D	42
l1	17
L	30
d1	30
d2	-

364.05грн.

Наявн.: 2 тижні

ZCL-1.5-28

19.1

1.5

41г

2 тижні

375.75грн.

Характеристики

d min	8
Dp*	42
Кількість зубівZ	28
Макс. крутний момент[Нм]	19.1
Модуль M	1.5
D	45
l1	17
L	30
d1	30
d2	-

375.75грн.

Наявн.: 2 тижні

ZCL-1.5-30

20.5

1.5

50г

2 тижні

386.10грн.

Характеристики

d min	12
Dp*	45
Кількість зубівZ	30
Макс. крутний момент[Нм]	20.5
Модуль M	1.5
D	48
l1	17
L	30
d1	35
d2	-

386.10грн.

Наявн.: 2 тижні

ZCL-1.5-32

21.9

1.5

49г

2 тижні

480.15грн.

Характеристики

d min	12
Dp*	48
Кількість зубівZ	32
Макс. крутний момент[Нм]	21.9
Модуль M	1.5
D	51
l1	17
L	30
d1	35
d2	-

480.15грн.

Наявн.: 2 тижні

ZCL-1.5-33

49.5

22.6

1.5

52.5

55г

2 тижні

488.70грн.

Характеристики

d min	12
Dp*	49.5
Кількість зубівZ	33
Макс. крутний момент[Нм]	22.6
Модуль M	1.5
D	52.5
l1	17
L	30
d1	35
d2	-

488.70грн.

Наявн.: 2 тижні

ZCL-1.5-34

23.2

1.5

54г

2 тижні

493.20грн.

Характеристики

d min	12
Dp*	51
Кількість зубівZ	34
Макс. крутний момент[Нм]	23.2
Модуль M	1.5
D	54
l1	17
L	30
d1	35
d2	-

493.20грн.

Наявн.: 2 тижні

ZCL-1.5-35

52.5

23.9

1.5

55.5

61г

2 тижні

496.35грн.

Характеристики

d min	12
Dp*	52.5
Кількість зубівZ	35
Макс. крутний момент[Нм]	23.9
Модуль M	1.5
D	55.5
l1	17
L	30
d1	35
d2	-

496.35грн.

Наявн.: 2 тижні

ZCL-1.5-36

24.6

1.5

48г

2 тижні

541.80грн.

Характеристики

d min	12
Dp*	54
Кількість зубівZ	36
Макс. крутний момент[Нм]	24.6
Модуль M	1.5
D	57
l1	17
L	30
d1	35
d2	-

541.80грн.

Наявн.: 2 тижні

ZCL-1.5-38

26.0

1.5

53г

2 тижні

585.90грн.

Характеристики

d min	16
Dp*	57
Кількість зубівZ	38
Макс. крутний момент[Нм]	26.0
Модуль M	1.5
D	60
l1	17
L	30
d1	35
d2	42

585.90грн.

Наявн.: 2 тижні

ZCL-1.5-39

58.5

26.7

1.5

61.5

61г

2 тижні

615.60грн.

Характеристики

d min	16
Dp*	58.5
Кількість зубівZ	39
Макс. крутний момент[Нм]	26.7
Модуль M	1.5
D	61.5
l1	17
L	30
d1	35
d2	42

615.60грн.

Наявн.: 2 тижні

ZCL-1.5-40

27.4

1.5

63г

2 тижні

662.40грн.

Характеристики

d min	16
Dp*	60
Кількість зубівZ	40
Макс. крутний момент[Нм]	27.4
Модуль M	1.5
D	63
l1	17
L	30
d1	40
d2	48

662.40грн.

Наявн.: 2 тижні

ZCL-1.5-42

28.7

1.5

72г

2 тижні

690.75грн.

Характеристики

d min	16
Dp*	63
Кількість зубівZ	42
Макс. крутний момент[Нм]	28.7
Модуль M	1.5
D	66
l1	17
L	30
d1	45
d2	53

690.75грн.

Наявн.: 2 тижні

ZCL-1.5-44

30.1

1.5

84г

2 тижні

702.45грн.

Характеристики

d min	16
Dp*	66
Кількість зубівZ	44
Макс. крутний момент[Нм]	30.1
Модуль M	1.5
D	69
l1	17
L	30
d1	45
d2	53

702.45грн.

Наявн.: 2 тижні

ZCL-1.5-45

67.5

30.8

1.5

70.5

85г

2 тижні

705.60грн.

Характеристики

d min	16
Dp*	67.5
Кількість зубівZ	45
Макс. крутний момент[Нм]	30.8
Модуль M	1.5
D	70.5
l1	17
L	30
d1	45
d2	53

705.60грн.

Наявн.: 2 тижні

ZCL-1.5-46

31.5

1.5

86г

2 тижні

744.75грн.

Характеристики

d min	16
Dp*	69
Кількість зубівZ	46
Макс. крутний момент[Нм]	31.5
Модуль M	1.5
D	72
l1	17
L	30
d1	45
d2	53

744.75грн.

Наявн.: 2 тижні

ZCL-1.5-48

32.8

1.5

99г

2 тижні

834.75грн.

Характеристики

d min	16
Dp*	75
Кількість зубівZ	48
Макс. крутний момент[Нм]	32.8
Модуль M	1.5
D	75
l1	17
L	30
d1	45
d2	53

834.75грн.

Наявн.: 2 тижні

ZCL-1.5-50

34.2

1.5

112г

2 тижні

860.85грн.

Характеристики

d min	16
Dp*	75
Кількість зубівZ	50
Макс. крутний момент[Нм]	34.2
Модуль M	1.5
D	78
l1	17
L	30
d1	45
d2	53

860.85грн.

Наявн.: 2 тижні

ZCL-1.5-51

76.5

34.9

1.5

79.5

110г

2 тижні

866.25грн.

Характеристики

d min	20
Dp*	76.5
Кількість зубівZ	51
Макс. крутний момент[Нм]	34.9
Модуль M	1.5
D	79.5
l1	17
L	30
d1	50
d2	63

866.25грн.

Наявн.: 2 тижні

ZCL-1.5-52

35.6

1.5

113г

2 тижні

868.50грн.

Характеристики

d min	20
Dp*	78
Кількість зубівZ	52
Макс. крутний момент[Нм]	35.6
Модуль M	1.5
D	81
l1	17
L	30
d1	50
d2	63

868.50грн.

Наявн.: 2 тижні

ZCL-1.5-54

36.9

1.5

122г

2 тижні

885.15грн.

Характеристики

d min	20
Dp*	81
Кількість зубівZ	54
Макс. крутний момент[Нм]	36.9
Модуль M	1.5
D	84
l1	17
L	30
d1	50
d2	63

885.15грн.

Наявн.: 2 тижні

ZCL-1.5-55

82.5

37.6

1.5

85.5

126г

2 тижні

1001.70грн.

Характеристики

d min	20
Dp*	82.5
Кількість зубівZ	55
Макс. крутний момент[Нм]	37.6
Модуль M	1.5
D	85.5
l1	17
L	30
d1	50
d2	63

1001.70грн.

Наявн.: 2 тижні

ZCL-1.5-60

41.0

1.5

147г

2 тижні

1167.75грн.

Характеристики

d min	20
Dp*	90
Кількість зубівZ	60
Макс. крутний момент[Нм]	41.0
Модуль M	1.5
D	93
l1	17
L	30
d1	55
d2	73

1167.75грн.

Наявн.: 2 тижні

ZCL-1.5-65

97.5

44.4

1.5

100.5

175г

2 тижні

1503.00грн.

Характеристики

d min	20
Dp*	97.5
Кількість зубівZ	65
Макс. крутний момент[Нм]	44.4
Модуль M	1.5
D	100.5
l1	17
L	30
d1	60
d2	81

1503.00грн.

Наявн.: 2 тижні

ZCL-1.5-70

105

47.9

1.5

108

167г

2 тижні

1509.30грн.

Характеристики

d min	20
Dp*	105
Кількість зубівZ	70
Макс. крутний момент[Нм]	47.9
Модуль M	1.5
D	108
l1	17
L	30
d1	60
d2	93

1509.30грн.

Наявн.: 2 тижні

ZCL-1.5-75

112.5

51.3

1.5

115.5

155г

2 тижні

1649.70грн.

Характеристики

d min	20
Dp*	112.5
Кількість зубівZ	75
Макс. крутний момент[Нм]	51.3
Модуль M	1.5
D	115.5
l1	17
L	30
d1	60
d2	93

1649.70грн.

Наявн.: 2 тижні

ZCL-1.5-80

120

54.7

1.5

123

109

208г

2 тижні

1790.55грн.

Характеристики

d min	20
Dp*	120
Кількість зубівZ	80
Макс. крутний момент[Нм]	54.7
Модуль M	1.5
D	123
l1	17
L	30
d1	60
d2	109

1790.55грн.

Наявн.: 2 тижні

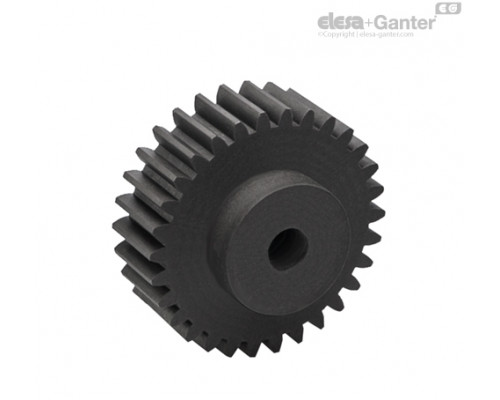

Матеріал

Технополімер на основі поліаміду (PA), армований скловолокном, сірий колір.

Стандартні виконання

ZCL-0.5 : модуль 0.5; нерозсвердлена втулка (кількість зубів Z ≤ 50) або попередньо просвердлений наскрізний отвір (кількість зубів Z ≥ 55).
ZCL-1.0 : модуль 1.0; нерозсвердлена втулка (кількість зубів Z = 10) або попередньо просвердлений наскрізний отвір.
ZCL-1.5 : Модуль 1.5, попередньо просвердлений наскрізний отвір
ZCL-2.0 : Модуль 2.0, попередньо просвердлений наскрізний отвір
ZCL-2.5 : Модуль 2.5, попередньо просвердлений наскрізний отвір
ZCL-3.0 : Модуль 3, попередньо просвердлений наскрізний отвір
ZCL-1.0-K : модуль 1.0, просвердлена маточина зі шпоночним пазом UNI 6604 , допуск D10.
ZCL-1.5-K : модуль 1.5, просвердлена маточина зі шпоночним пазом UNI 6604 , допуск D10.
ZCL-2.0-K : модуль 2.0, просвердлена маточина зі шпоночним пазом UNI 6604 , допуск D10.
ZCL-2.5-K : модуль 2.5, просвердлена маточина зі шпоночним пазом UNI 6604 , допуск D10.
ZCL-3.0-K : модуль 3.0, просвердлена маточина зі шпоночним пазом UNI 6604 , допуск D10.

Для виконань з попередньо просвердленим наскрізним отвором розмір d, вказаний у таблицях, означає мінімальний діаметр отвору, одержуваного в результаті механообробки.

Стосовно версій -K механічна обробка паза шпонки необов'язково призводить до фазування передачі.

Особливості

Значення крутного моменту, наведені в таблицях, вказані в об/хв між 0 і 150. Значення можуть відрізнятися залежно від мастила, температури, поєднання з іншими матеріалами та тривалості експлуатації.

Максимальний допуск наскрізного отвору без різьблення: IT 9.

Технічні дані

Див: Елементи передачі .

Спеціальні виконання доступні на запит

Складання за допомогою поперечного потайного гвинта.
Різні нестандартні шестірні зі маточкою зі шпоночним пазом відповідно до UNI 6604, допуск D10.

Монтаж

При зачепленні двох циліндричних коліс необхідно враховувати позитивний зазор. Для модулів 0,5 – 1,0 – 1,5 рекомендується допуск (+0,03+0,1). Для модулів 2,0 – 2,5 – 3,0 рекомендується допуск (+0,08+0,3).
