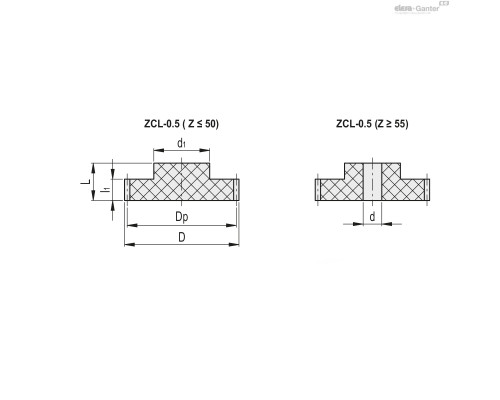

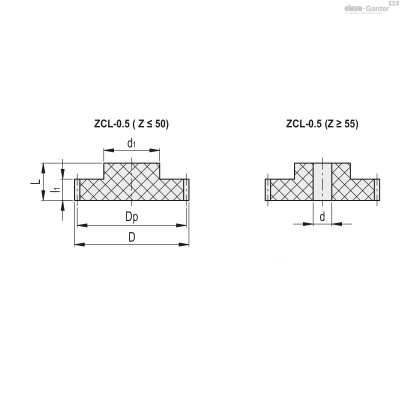

| Опис | d min | Dp* | Кількість зубівZ | Макс. крутний момент[Нм] | Модуль M | D | l1 | L | d1 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZCL-0.5-24 | - | 12 | 24 | 0.8 | 0.5 | 13 | 8 | 16 | 10 | 3г | 2 тижні | 209.70грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-0.5-25 | - | 12.5 | 25 | 0.8 | 0.5 | 13.5 | 8 | 16 | 10 | 2г | 2 тижні | 211.50грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-0.5-30 | - | 15 | 30 | 1.0 | 0.5 | 16 | 8 | 16 | 10 | 3г | 2 тижні | 213.75грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-0.5-32 | - | 16 | 32 | 1.0 | 0.5 | 17 | 8 | 16 | 10 | 3г | 2 тижні | 213.75грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-0.5-36 | - | 18 | 36 | 1.2 | 0.5 | 19 | 8 | 16 | 10 | 4г | 2 тижні | 218.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-0.5-40 | - | 20 | 40 | 1.3 | 0.5 | 21 | 8 | 16 | 10 | 5г | 2 тижні | 218.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-0.5-45 | - | 22.5 | 45 | 1.5 | 0.5 | 23.5 | 8 | 16 | 10 | 6г | 2 тижні | 228.60грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-0.5-48 | - | 24 | 48 | 1.6 | 0.5 | 25 | 8 | 16 | 10 | 6г | 2 тижні | 242.55грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-0.5-50 | - | 25 | 50 | 1.6 | 0.5 | 26 | 8 | 16 | 10 | 7г | 2 тижні | 282.60грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-0.5-55 | 4 | 27.5 | 55 | 1.8 | 0.5 | 28.5 | 8 | 16 | 20 | 10г | 2 тижні | 316.35грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-0.5-60 | 4 | 30 | 60 | 2.0 | 0.5 | 31 | 8 | 16 | 20 | 11г | 2 тижні | 421.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-0.5-70 | 4 | 35 | 70 | 2.3 | 0.5 | 36 | 8 | 16 | 20 | 13г | 2 тижні | 480.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCL-0.5-80 | 4 | 40 | 80 | 2.6 | 0.5 | 41 | 8 | 16 | 20 | 17г | 2 тижні | 516.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основні характеристики
Матеріал

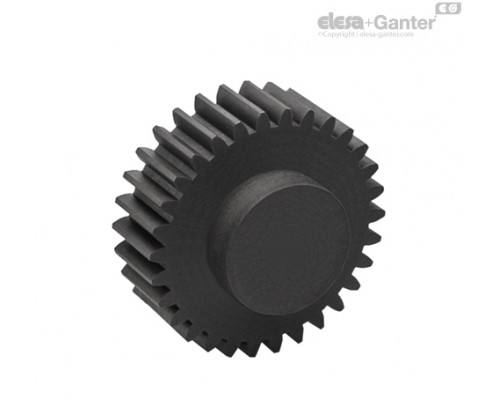

Технополімер на основі поліаміду (PA), армований скловолокном, сірий колір.
Стандартні виконання
- ZCL-0.5 : модуль 0.5; нерозсвердлена втулка (кількість зубів Z ≤ 50) або попередньо просвердлений наскрізний отвір (кількість зубів Z ≥ 55).
- ZCL-1.0 : модуль 1.0; нерозсвердлена втулка (кількість зубів Z = 10) або попередньо просвердлений наскрізний отвір.
- ZCL-1.5 : Модуль 1.5, попередньо просвердлений наскрізний отвір
- ZCL-2.0 : Модуль 2.0, попередньо просвердлений наскрізний отвір
- ZCL-2.5 : Модуль 2.5, попередньо просвердлений наскрізний отвір
- ZCL-3.0 : Модуль 3, попередньо просвердлений наскрізний отвір
- ZCL-1.0-K : модуль 1.0, просвердлена маточина зі шпоночним пазом UNI 6604 , допуск D10.
- ZCL-1.5-K : модуль 1.5, просвердлена маточина зі шпоночним пазом UNI 6604 , допуск D10.
- ZCL-2.0-K : модуль 2.0, просвердлена маточина зі шпоночним пазом UNI 6604 , допуск D10.
- ZCL-2.5-K : модуль 2.5, просвердлена маточина зі шпоночним пазом UNI 6604 , допуск D10.
- ZCL-3.0-K : модуль 3.0, просвердлена маточина зі шпоночним пазом UNI 6604 , допуск D10.
Для виконань з попередньо просвердленим наскрізним отвором розмір d, вказаний у таблицях, означає мінімальний діаметр отвору, одержуваного в результаті механообробки.
Стосовно версій -K механічна обробка паза шпонки необов'язково призводить до фазування передачі.
Загальна інформація
Особливості
Значення крутного моменту, наведені в таблицях, вказані в об/хв між 0 і 150. Значення можуть відрізнятися залежно від мастила, температури, поєднання з іншими матеріалами та тривалості експлуатації.
Максимальний допуск наскрізного отвору без різьблення: IT 9.
Технічні дані
Див: Елементи передачі .
Інші виконання
Спеціальні виконання доступні на запит
- Складання за допомогою поперечного потайного гвинта.
- Різні нестандартні шестірні зі маточкою зі шпоночним пазом відповідно до UNI 6604, допуск D10.
Інструкції щодо використання
Монтаж
При зачепленні двох циліндричних коліс необхідно враховувати позитивний зазор. Для модулів 0,5 – 1,0 – 1,5 рекомендується допуск (+0,03+0,1). Для модулів 2,0 – 2,5 – 3,0 рекомендується допуск (+0,08+0,3).
